時代超群無刷直流電機的工作原理

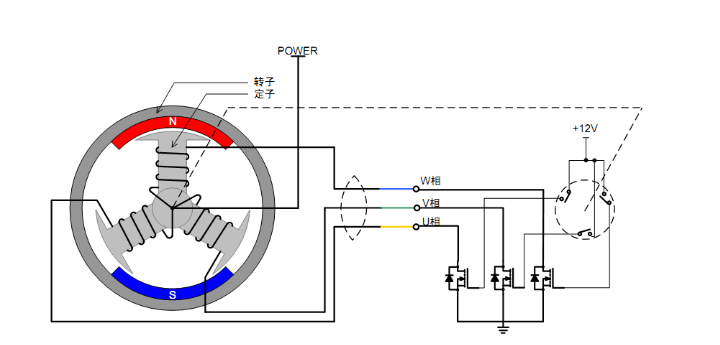

無刷直流電機的定子是線圈繞組電樞,轉子是永磁體。如果只給電機通以固定的直流電流,則電機只能產生不變的磁場,電機不能轉動起來,只有實時檢測電機轉子的位置,再根據轉子的位置給電機的不同相通以對應的電流,使定子產生方向均勻變化的旋轉磁場,電機才可以跟著磁場轉動起來。 如圖所示為無刷直流電機的轉動原理示意圖,為了方便描述,電機定子的線圈中心抽頭接電機電源 POWER,各相的端點接功率管,位置傳感器導通時使功率管的 G極接 12V,功率管導通,對應的相線圈被通電。由于三個位置傳感器隨著轉子的轉動,會依次導通,使得對應的相線圈也依次通電,從而定子產生的磁場方向也不斷地變化,電機轉子也跟著轉動起來,這就是無刷直流電機的基本轉動原理——檢測轉子的位置,依次給各相通電,使定子產生的磁場的方向連續均勻地變化。

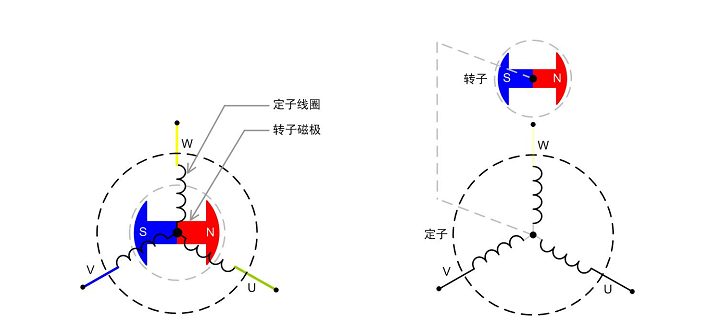

為了方便理解,本文檔以下內容統一用如圖 1.所示的這兩種符號作為模型簡介,圖 1為電機轉子和定子在同一圓心上,圖2 為不同一圓心上,是為了方便說明電機內部磁場。詳細請看下文。
無刷直流電機的驅動方法 無刷直機電機的驅動方式按不同類別可分多種驅動方式,它們各有特點。 按驅動波形: z 方波驅動,這種驅動方式實現方便,易于實現電機無位置傳感器控制; z 正弦驅動,這種驅動方式可以改善電機運行效果,使輸出力矩均勻,但實現過程相對復雜。同時,這種方法又有 SPWM 和 SVPWM(空間矢量 PWM)兩種方式,SVPWM的效果好于 SPWM。
|
