時代超群400W大功率60直流無刷電機搭配ZM-6515A驅動套裝 2024.4.1

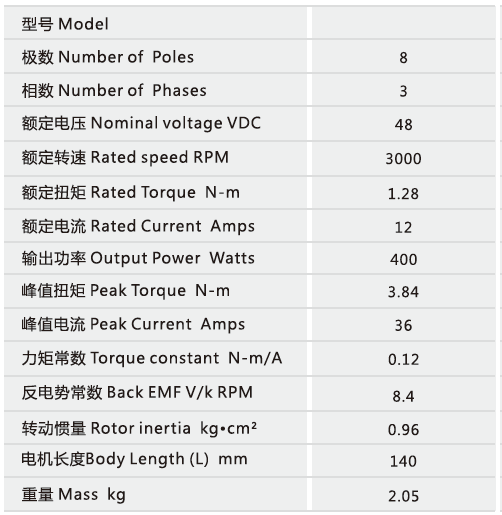

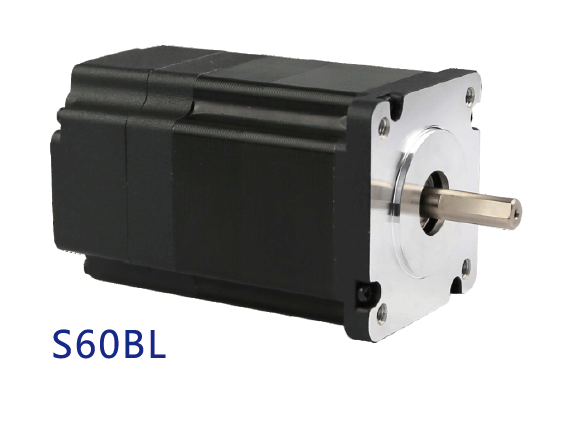

上圖為時代超群一款機身長比較短的8極低壓直流無刷電60BL140S40-430TF9，電機電壓48V，功率400W，轉速3000轉，扭矩1.28NM，常用于，打磨，切削，鉆孔等場合，具體參數見下表：

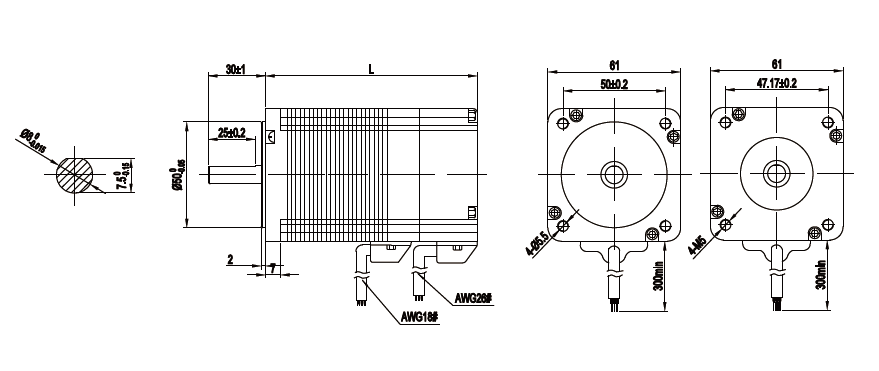

產品尺寸圖如下：

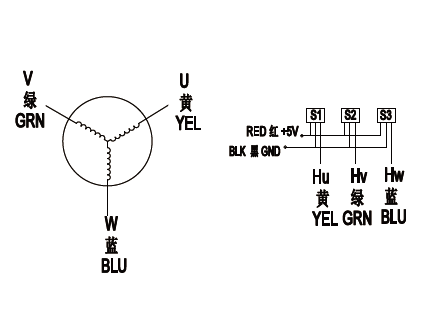

線序定義如下：

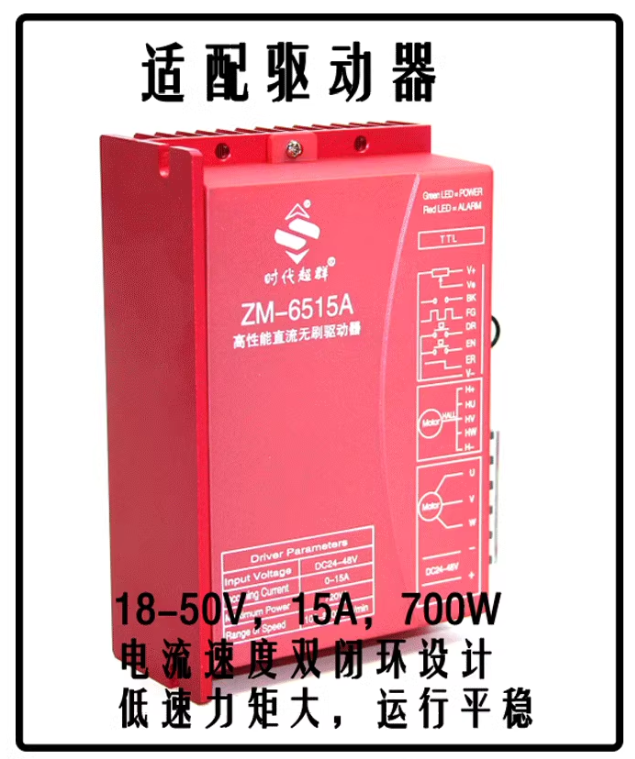

正弦波反電勢的低壓直流無刷電機控制器ZM-6515A，可控制24V，36V，48V直流無刷電機，驅動電流可達15A----
ZM-6515A無刷直流電機驅動器是我公司****推出的，針對中功率電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在15A以下，電源電壓在DC18V~50V以內（面板標稱DC24V~48V）的任意一款低壓有霍爾或無霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 如果上電以后不轉，要么排除一下原因 接線方法如下：注意一根線都不能接錯！��！
控制方法如下：
下圖紅框端口必須短接，這個是控制啟停的
一定要接電位器！否則不會有電壓到使能口，下圖紅框可外接電位器調速，VSP端口為調速信號端口
如果沒有電位器，可以按照如下操作就可以了
就是吧5V和VSP短接，這樣有一個控制信號電壓，電機就可以轉了�；蛘咧苯油饨右粋�電位器即可。 可接手持盒，調整參數和功能。
