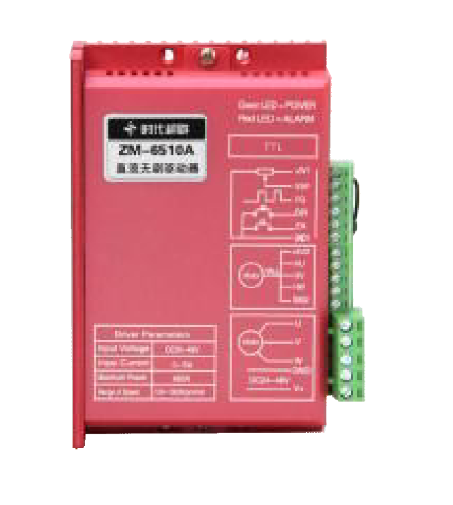

時代超群直流無刷電機驅動器ZM-6510A 使用及操作

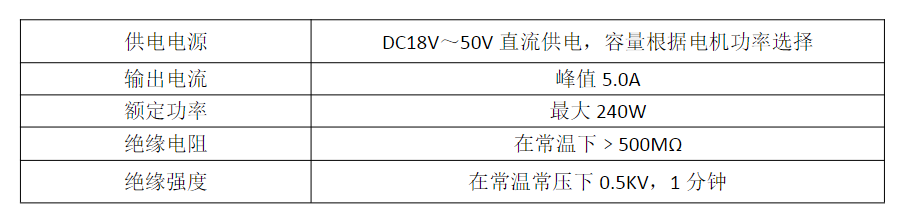

主要特點 電流環設計，低速力短大，運行平穩; ◆高力矩、高轉速輸出，****轉速達 20000rpm/min(根據電機轉速而定);◆具有脈沖速度輸出，可以隨時觀察電機轉速: ◆調速方式:0-5V 模擬量及 10 Hz-300HZ PWM 調速，方便用戶使用:◆啟停使能控制信號、方向信號輸入: ◆過流、過壓、堵轉及缺相保護等功能。 產品概述 ZM-6510A 直流無刷電機驅動器是我公司****推出的產品,本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內(面板標稱 DC24V~48V)的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。功能概述 標準出廠默認設置為方波有霍爾開環模式，可根據不同客戶的需求寫入不同程序，來實現方波有霍爾速度閉環控制、方波無霍爾控制、方波無霍爾速度閉環控制等多種控制模式。 電氣性能指標 電氣性能(環境溫度 Ti=25'C時)

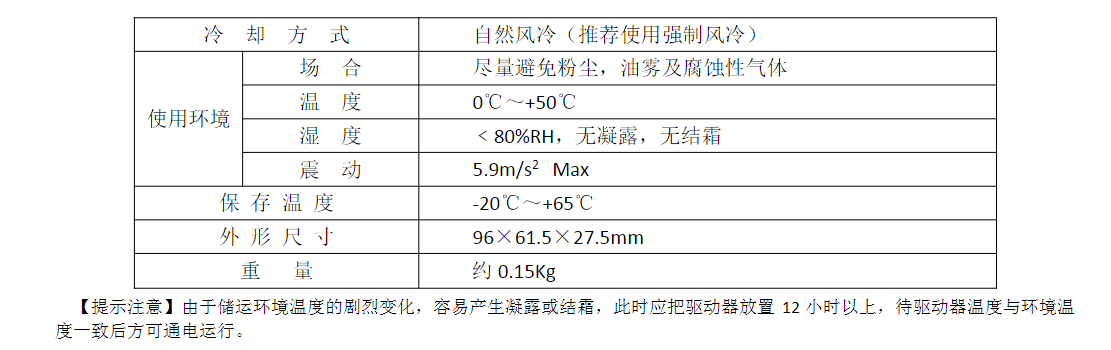

使用環境參數:

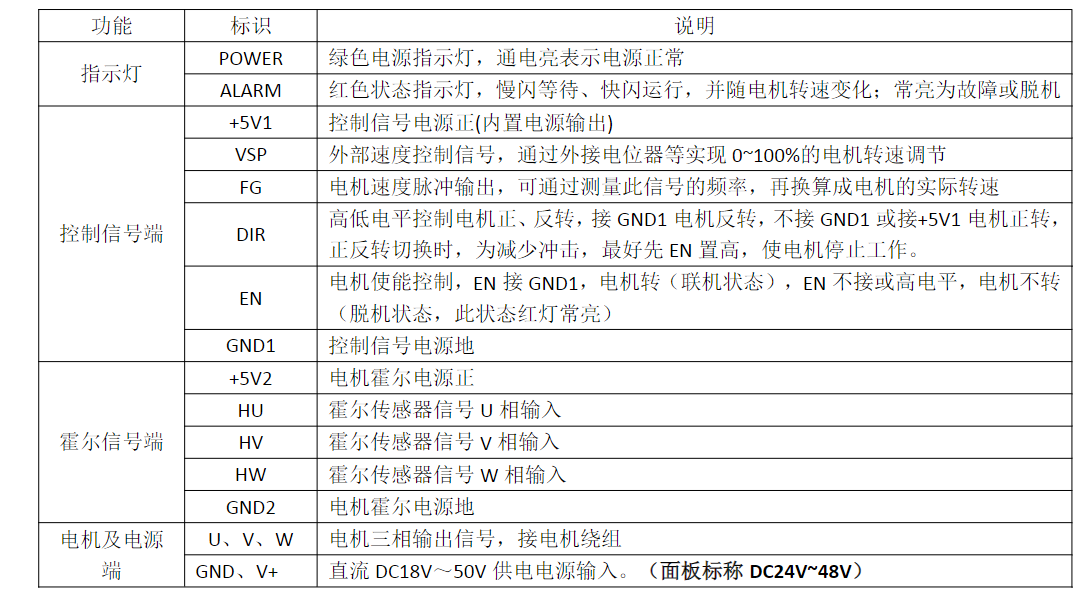

端口說明

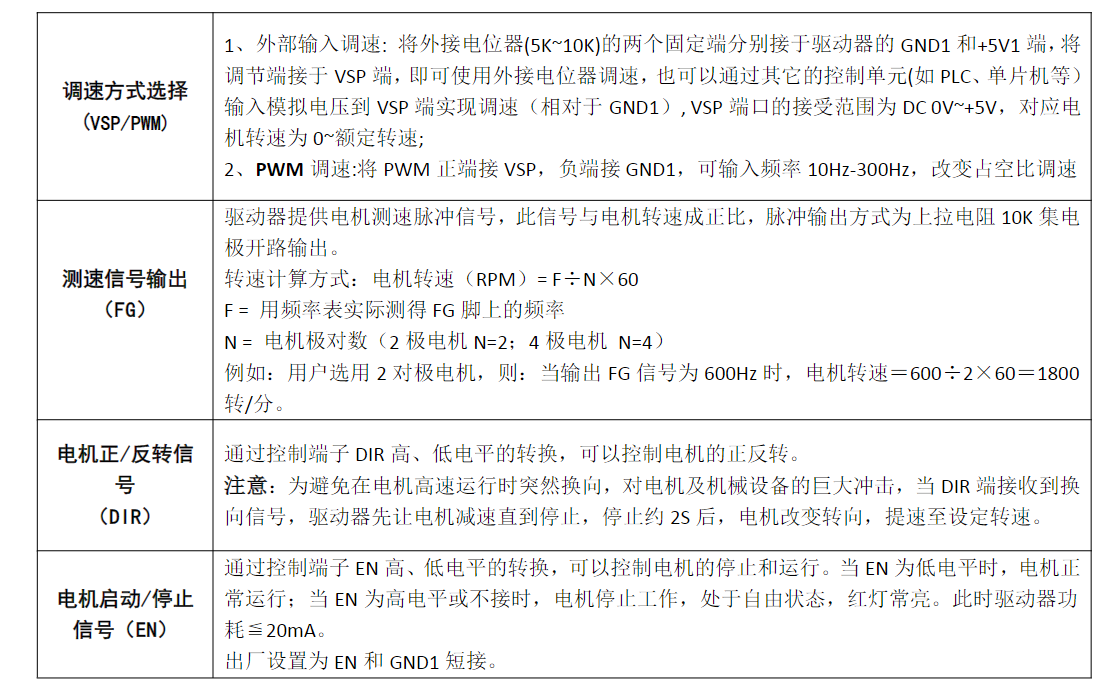

功能說明

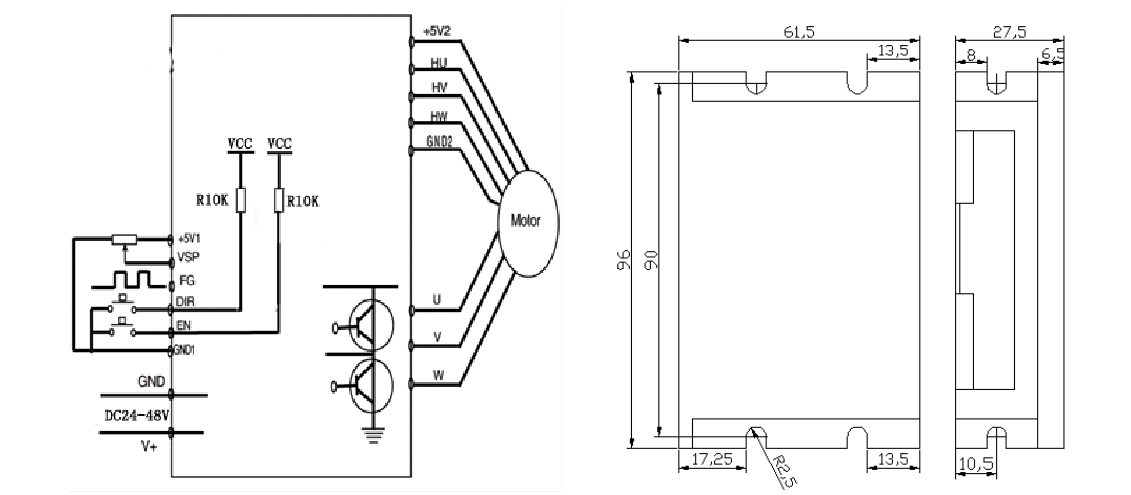

接線圖 尺寸圖
安全事項 ★電機及驅動器接線須在斷電狀態下進行，切勿帶電接線。 ★按照圖示方法，正確連接電源線,電機繞組線及霍爾信號線，注意 UW 三相的順序必須一致 ★請勿隨意拆開驅動器，以防出現器件損壞 ★通電運行期間嚴禁觸摸所有接線端子 ★禁止驅動器無外殼運行 ★撞擊驅動器可能導致?lián)p壞 常見問題1、初次使用該驅動器，如何能盡快上手?正確接好電源線、電機線、霍爾線后，外接電位器緩慢加速，電機正確轉動后，再依次測試使能、方向等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。電源接反有何影響?2、 會立即燒毀驅動器。 上位控制信號電壓****是多少 V?2、 調速信號****電壓為5V，超過此電壓會導致驅動器燒毀驅動器長時間工作后外殼比較熱，正常嗎?4、 正常，在常溫下，長時間工作外殼達到90度不會對性能有影響，電源指示燈亮，但電機不轉且抖動，是什么原因?5、 可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6、用此驅動器，能否將我的電機轉速調到 6000? 無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在0至****速。
|
