時代超群直流無刷電機驅動器 ZM-6650A 使用及操作

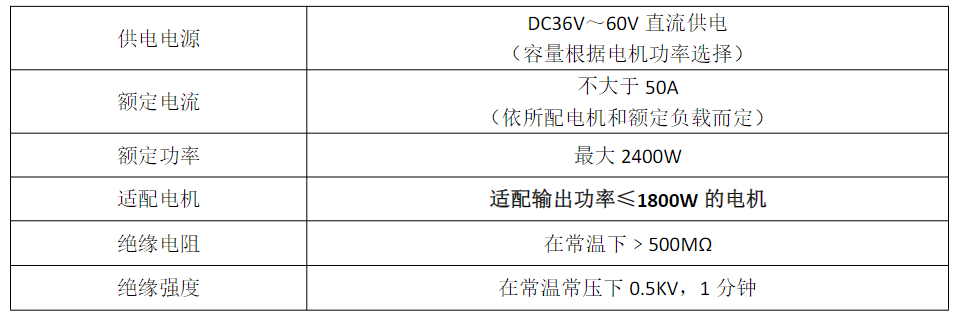

主要特點 ◆正弦波控制，恒電流模式，無極調速; 高力矩、高轉速輸出，****轉速可達 10000rpm/min; 有EN(使能)、DIR(方向)、BK(剎車)信號控制端;可輸出測速脈沖FG(門極輸出); 可輸出報警信號供用戶檢測: 具有欠壓、馬達堵轉等保護功能。產品概述 ZM-6650A 直流無刷電機驅動器是我公司****推出的，針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在50A 以下，電源電壓在 DC32V“60V 以內(面板標稱 DC36V~60V)的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 電氣性能指標 電氣性能(環境溫度 Tj=25℃時)

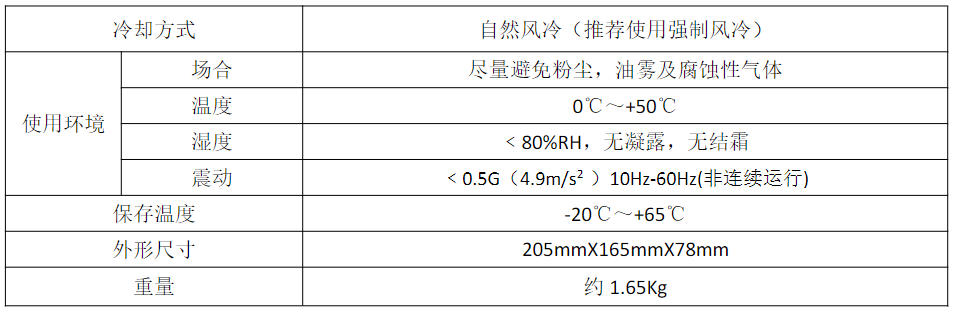

使用環境參數:

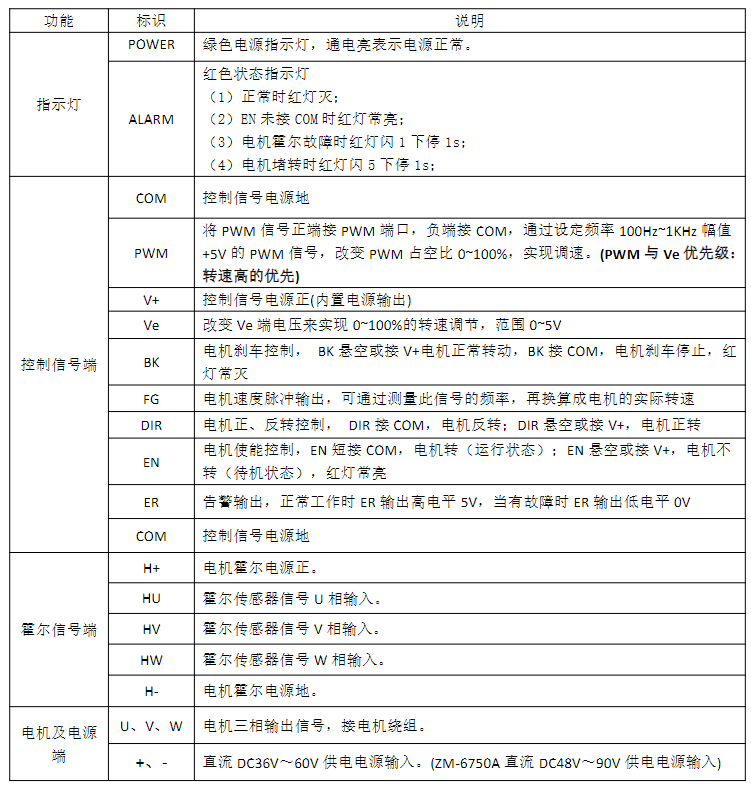

【提示注意】由于儲運環境溫度的劇烈變化，容易產生凝露或結霜，此時應把驅動器放置 12 小時以上， ，待驅動器溫度與環境溫度 致后方可通電運行。 端口說明

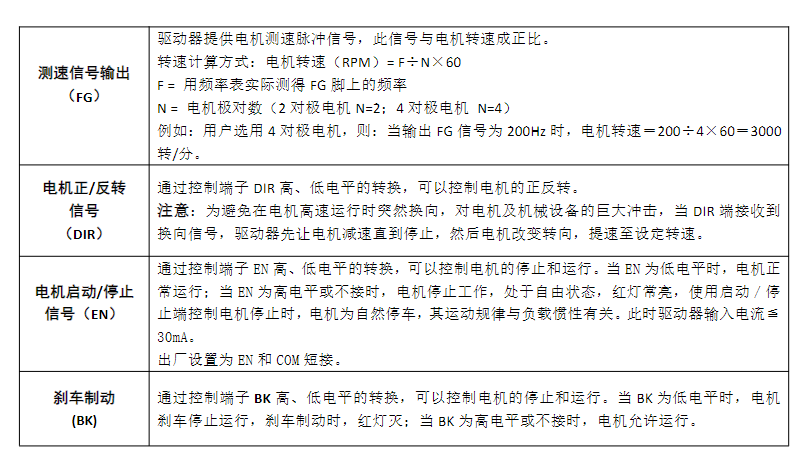

功能說明

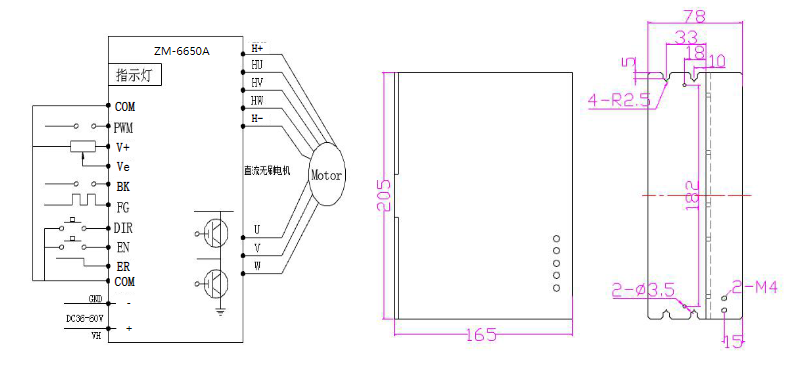

接線圖 外形尺寸
安全事項 ★電機及驅動器接線須在斷電狀態下進行，切勿帶電接線�！锇凑請D示方法，正確連接電源線,電機繞組線及霍爾信號線，注意 UVW 三相的順序必須一致★請勿隨意拆開驅動器，以防出現器件損壞 ★通電運行期間嚴禁觸摸所有接線端子 ★禁止驅動器無外殼運行 ★撞擊驅動器可能導致?lián)p壞 常見問題 1、初次使用該驅動器，如何能盡快上手?正確接好電源線、電機線、霍爾線后，旋電位器緩慢加速，電機正確轉動后即可測試。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2、電源接反有何影響? 會立即燒毀驅動器。 3、上位控制信號電壓****是多少 V? 調速信號****電壓為 5V，超過此電壓會導致驅動器燒毀，驅動器長時間工作后外殼比較熱，正常嗎?4、 正常，在常溫下，長時間工作外殼達到 90 度不會對性能有影響。 5、電源指示燈亮，但電機不轉且抖動，是什么原因? 可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6、用此驅動器，能否將我的電機轉速調到 6000? 無刷電機的****轉速是由電機本身的參數決定的，驅動器能將電機轉速控制在0至****速7、我手上已經有電機，購買此驅動器后如何接線? 必須先確定手上的電機的相線和霍爾線定義后才能接線，如不確定，向電機廠家詢問。不正確的接線會導致驅動骼損壞， 想在此驅動器上加些功能或做新產品開發，是否可以?8、可以，請聯系我公司。
|
