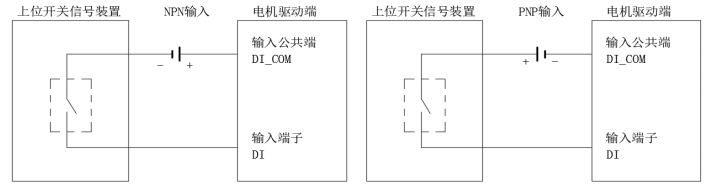

低壓直流一體伺服DI和DO接線方式DI 輸入端子接線

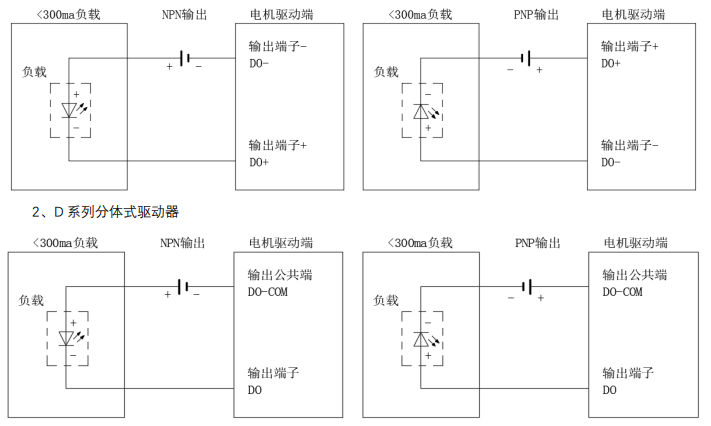

注 1：輸入端子控制電壓 DC12-24V 有效； 注 2：每個 DI 都可以自由分配不同功能（參考 4.2 DIDO 參數章節），但同一個功能不可以分配多個 DI。 注 3：外部開關信號控制 DC-輸入，選擇 NPN 型接法，低電平有效；外部開關信號控制 DC+輸入，選擇 PNP 型 接法，高電平有效； DO 輸出端子接線 MD 系列一體式
注 1：輸出端子****驅動能力<300ma 電流，如需要驅動大負載請用中間繼電器轉換。 注 2：每個 DO 都可以自由分配不同功能（參考 4.2 DIDO 參數章節）。 注 3：控制 DO 端口動作時輸出 DC-，選擇 NPN 型接法，低電平輸出；控制 DO 端口動作時輸出 DC+，選擇 PNP 型接法，高電平有效； |
