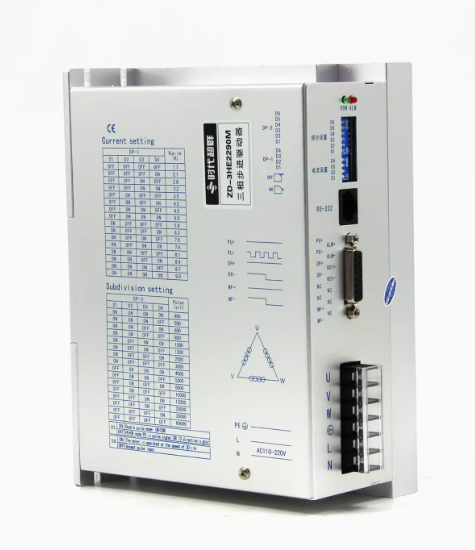

2270M三相步進驅動器特性及使用ZD-2HE2270M是基于 DSP 控制的兩相步進電機驅動器。它是將先進的 DSP 控制芯片 和獨特的控制電路結合一起所構成的新一代全數字步進電機驅動器。驅動電壓為 AC110-220V，適配電流在 7.0A 以下、外徑 86-130mm 的各種型號的兩相混合式步進電 機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒 有震動和噪音。定位精度****可達 40000 脈沖/轉。該產品廣泛應用于雕刻機、中型數 控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

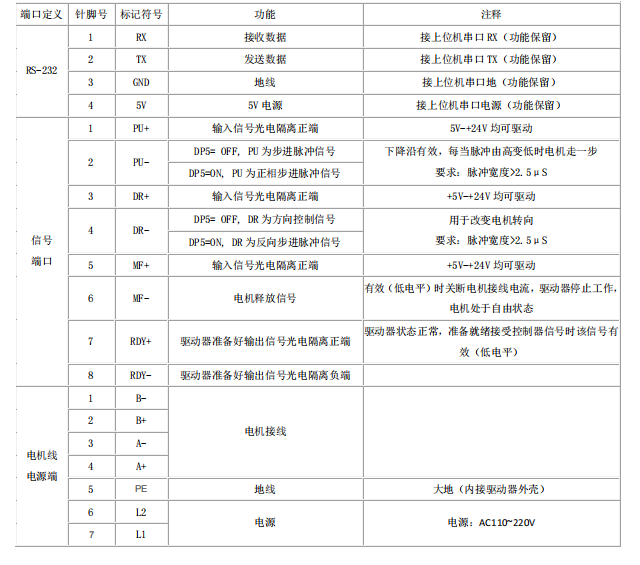

特點 ● 高性能、低價格 ● 設有 16 檔等角度恒力矩細分，****分辨率 40000 脈沖/轉 ● ****反應頻率可達 500Kpps ● 步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半 ● 光電隔離信號輸入/輸出 ● 驅動電流 1.2A/相到 7.0A/相分 16 檔可調 ● 單電源輸入，電壓范圍：AC110-220V ● 掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系統自動記憶相位） ● I/O 信號,所有輸入信號均通過光電隔離，信號電平 5～24V 電平兼容 ● 脈沖平滑功能，使電機低速運行更平穩，平滑等級可設定 ●電機電感量可調，發揮步進電機****效能 引腳功能說明

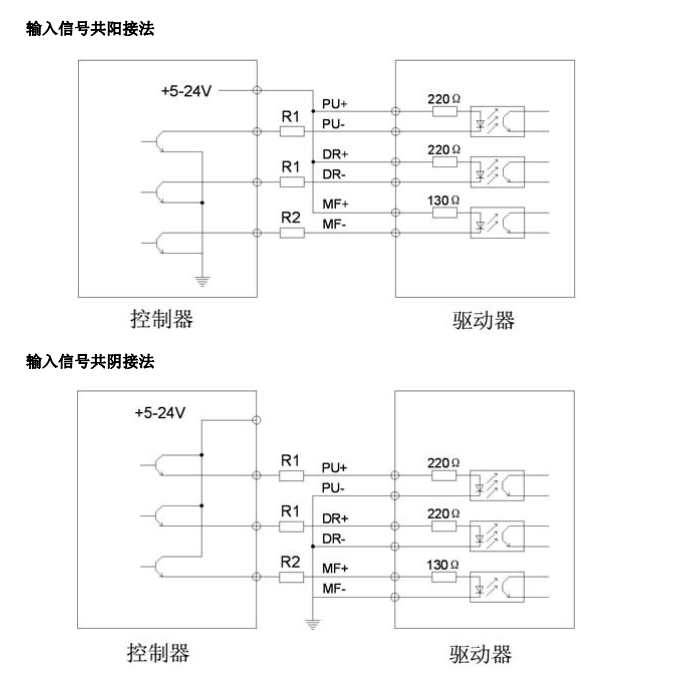

信號輸入接線方法
|
