三相驅動器2254M特點及接線方法

特點：

·高性能、低價格 ·設有 16 檔等角度恒力矩細分，****分辨率 40000 脈沖 / 轉

·****反應頻率可達 150Kpps

·步進脈沖停止超過 100ms，線圈電流自動減到設定電流的一半

·光電隔離信號輸入 / 輸出

·驅動電流 0.5A/ 相到 5.0A/ 相分 16 檔可調

·單電源輸入，電壓范圍：AC90-240V

·過溫 75℃報警（3 次閃爍），欠壓 65VAC 報警（1 次閃爍）、  過壓 265VAC 報警（2 次閃爍）、過流報警 (4 次閃爍 )

·掉電相位記憶功能（設備由于意外或人為原因掉電、關電，系  統(tǒng)自動記憶相位）

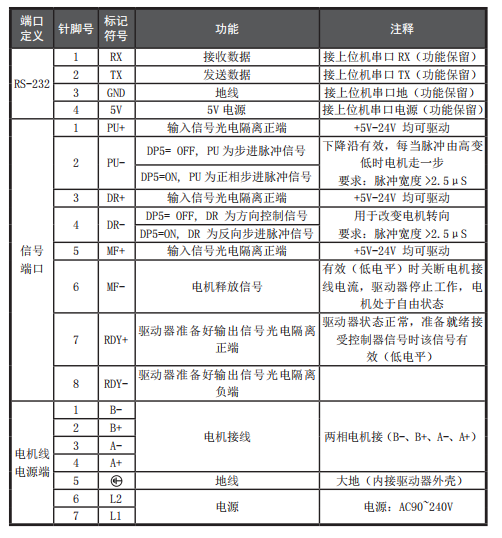

接口定義

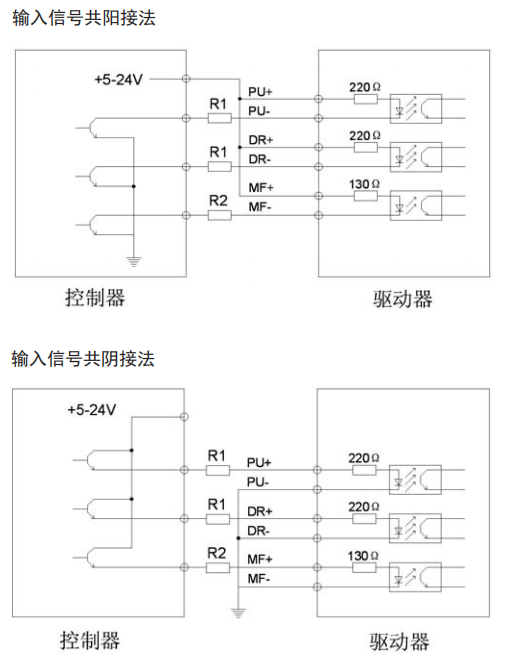

信號輸入接線方法

注意事項

1、輸入電壓不能超過 AC 260V；

2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部   參數(shù)；

3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮，  直到驅動器溫度降到 50 度時，驅動器需要重新上電才能恢復   工作。出現(xiàn)過熱保護請加裝散熱器；

4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其  他短路故障，排除后需要重新上電恢復；

5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重  新上電恢復。
