摘要：一般的無刷直流空心杯電機繞組常采用三角形接法，當采用反電勢法對其實行無位置傳感器控制時，其控制方式與常用的星型接法電機有所不同。由此提出了一種新的反電勢換相方法。實驗結果證明該方法能使空心杯電機輸出更大的電磁功率，轉矩脈動更小。
關鍵詞：空心杯電機；無位置傳感器；反電勢換相；無刷直流電機；實驗
O 引 言
空心杯電機具有突出的節能特性、靈敏方便的控制特性和穩定的運行特性，作為高效率的能量轉換裝置，代表了電動機的發展方向。由于空心杯電動機電樞無鐵心，使其克服了鐵心電動機不可逾越的技術障礙，不但具有突出的節能特點，更為重要的是具備了鐵心電動機所無法達到的控制特性”“。隨著工業技術的飛速發展，許多應用領域?qū)﹄妱訖C(jī)的性能不斷提出更高的期望和要求，使空心杯電動機在很多應用場合擁有不可替代的地位。我國對空心杯電動機的開發研制工作起步比較晚，嚴重影響了與國外同類產品的技術競爭力。本文對其進行研究。
l無位置傳感器控制方法與仿真目前國際上提出了許多無位置傳感器的位置檢測方法，主要有反電勢過零檢測法、續流二極管電流檢測法、電感法等，而反電動勢過零檢測法是目前最常用、實現******的一種方式。該方法是通過將檢測到的反電勢過零點經過30。延遲后作為一開關信號。但這種方法較適用于電機繞組為Y接法、兩兩導通的情況，而對于三角形接法的空心杯電機而言，雖然仍可以采用反電勢過零檢測法，但換相規律則有所不同，現分析如下。
由圖1可得如下電壓關系式：
式中，uaub、uc為三角形連接時的相電壓；uaub、uc為星形連接時的相電壓。如果假定u′a=ea，當ea過零點時，再延時30°即可得到三角形連接時繞組反電勢的過零點。由于星形接法電機的無位置傳感器控制的導通規律是反電勢過零后延時30°換相，因此根據式(1)可知，三角形接法電機的無位置傳感器控制的導通規律應該是反電勢過零后延時60°換相，如圖2所示。
由上圖可以得到三角形繞組在二二導通方式下開關管的導通序列如表1。
從上面的分析可知，三角形接法空心杯電機實行無位置控制時，其****換相點發生在反電勢過零后60°處。
2控制系統設計
2．1硬件設計

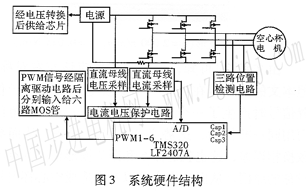

本控制系統主要由直流電源、隔離驅動電路、逆變電路、空心杯電機、位置檢測電路、微處理器和保護電路等組成。其硬件結構如圖3所示。
DsP事件管理器EVA的比較單元輸出PwM信號，信號經過隔離光耦后進入驅動芯片2130，最終由2103驅動逆變電路的MOs管用以驅動電機。
在直流母線處串聯電阻用以采樣電流。把采樣到的電流和母線電壓輸入到保護電路進行電流電壓保護。保護電路分別與DsP產生的6路PWM調制波通過與非門連接到光耦。一旦電壓或者電流超出設置的保護限值，與非門輸出高電平，使光耦輸出高電平，2130輸出的6個MOs管的驅動信號都為零，從而使逆變電路沒有輸出。采樣到的母線電流還輸入到DsP的一路_A／D端口進行模數轉換。轉換后的結果作為電流反饋值用來做電流閉環的計算。
另外電機的三相線電壓分別連接到位置檢測電路，經過位置檢測電路后最終輸入DsP的3個中斷捕獲口用于轉子位置判斷和電機轉速計算。

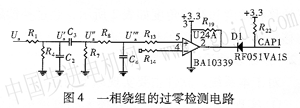

針對本控制系統的特點，著重介紹該控制系統的反電勢過零點檢測電路。因為三相對稱，取其中一相電路分析，如圖4所示。該檢測電路主要由分壓、低通濾波、過零比較和隔離電路4部分組成成。端電壓信號經電阻分壓，再經無源低通濾波電路濾波后，把得到的信號與us／2進行比較后得到方波信號。該信號經二極管隔離后，輸入到微處理器的中斷捕捉口，根據捕捉到的反電勢過零點信號控制電機換相。下面來詳細介紹各部分電路并進行理論推導。
①高頻濾波電路。電阻R1、R4組成分壓電路，把端電壓的強電信號轉變成比較器能夠比較處理的弱電信號。由電容濾除高頻干擾信號，它們構成了第一級無源低遙濾波電路。該電路既要能夠有效濾除PwM的高頻干擾信號又要能使反電勢信號順利通過，因此該濾波電路的截至頻率應滿足以下條件：
式中，nmax電機****轉速；p為極對數；fpwn為開關頻率。
�、诟糁彪娐贰８糁彪娐分饕欠乐怪绷骰虻皖l信號出現在反電勢信號中，因此該電路其實是個高通濾波器。它的截止頻率必須遠遠小于電機的****基波頻率，以使反電勢信號完全通過。
�、垡葡�90°補償電路。反電勢過零檢測電路中引入了低通濾波電路，以濾除端電壓中的干擾信號。低通濾波電路的引入，將會導致濾波后的反電勢信號移相。實際應用中，一旦濾波電路的硬件電路確定以后，該電路的相頻特性也就確定了。
在電機調速范圍內，圖4的過零點檢測電路，只能滿足一個頻率的反電勢信號移相為90°。一般稱符合這一條件的頻率為****換相頻率。其它頻率下，電路的移相角度會產生一些偏差，并不完全滿足移相90°的要求。假定電機運行在某一轉速的時候，濾波電路產生的移相角度是α，為了使反電勢過零點的移相仍為90°，軟件中就需要加入(90°一α)角的補償。為了減少軟件的運算工作量，設計 的濾波電路應盡可能減小補償角度，所以對于設計成移相90°的濾波電路來說，濾波電路設計中要使反電勢過零點信號在電機轉速范圍內盡量滿足移相在90°左右的要求，為此加入了由R8、C4成的無源低通濾波電路。
本文所設計的控制系統調速范圍在l 000 r／min～7 000 r／min之間，開關頻率為10 kHz。根據計算，便可確定該檢測電路各元件的參數值如下：

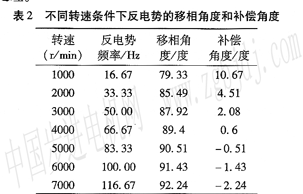

R1=10 k，R2=100 k，C2=O．01μf．R7=100 k，c3=lμR8=200 k，c4=0．47μf在各個轉速下的移相角度和補償角度如表2所示，經過補償后的移相角度偏差控制在10％左右。
2．2系統軟件設計
對于本系統，軟件主要實現以下功能：
①實現無位置傳感器空心杯無刷直流電機的開環啟動。整個啟動過程包括轉子預定位、轉子加速和內同步切換三個環節。
�、趯崿F(xiàn)轉子位置的可靠檢測及換向控制。由于檢測電路內含延時環節，所以實際換相時刻需要由軟件對檢測到的矩形波邊沿時刻進行補償后方能得到。
�、嘟㈦p閉環調速系統，包括速度環和電流環。其中，速度環的實時轉速反饋由對位置檢測電路的輸出矩形波形運用測周法算出，電流環的反饋電流值通過A／D在PWM有效期內測量開關主電路的母線電流得到，測量結果要經過數字濾波處理。
根據以上功能需求，本文利用c語言編制了整個系統流程如圖5所示。
3實驗結果
對空心杯電機進行了實驗。電機參數如下：
額定電壓u=24 V，額定電流I=1．5 A，額定轉速n=6 000 r／min,速度常數Ke=3．2、1／kr／min，轉矩常數KT=30．5 ranm／A。

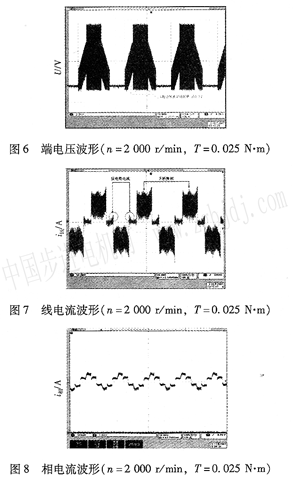

在轉速為2 000 r／min，負載為0．025 N·m的條件下得到實驗波形如圖6～圖8所示。
由文獻[7]可知，理想的波形應該左右對稱，但本文的端電壓在經過一個濾波電路獲得轉子位置信號時產生了一個相移，而且在一定速度范圍內用同一補償角，這勢必造成補償誤差，從而導致?lián)Q相誤差，這也就是圖6和圖7波形稍微有點不對稱的原因。從圖7中也可以看出造成空心杯電機轉矩脈動的幾個原因：①換相轉矩脈動。本文采 用六狀態120°開關管導通的控制方式。圖中顯示出現了換相尖峰電流，即出現了換相轉矩脈動；②PwM調制方式所造成的反電勢電流尖峰。圖7中出現的反電勢電流是由于采用上橋臂調制、下橋臂恒通的調制方式，同理，當采用下橋臂調制上橋臂恒通的調制方式時，反電勢電流尖峰會小于零。減小此類轉矩脈動的方法是換相瞬間保持開關管恒通，以加快電機繞組內電流的建立。
4結論
三角形繞組和星形繞組的轉子位置的無位置檢測有所不同，如果仍采用檢測星型繞組的方法來檢測三角形繞組的轉子位置，則會造成電機出力不足、轉矩脈動大等問題。本文通過模型分析和仿真，得出了在反電勢過零后60°換相的控制方法使三角形繞組的空心杯電機輸出轉矩更大、更加平穩。并且通過計算得到各種轉速情況下因反電勢采樣電路產生的相位偏差需要補償?shù)南辔弧?BR> 通過實驗與仿真結果分析比較發現，本文提出的控制方法是有效的，以及計算得到的相位補償角是準確的；而且從實驗結果中可以判定，該控制系統具有良好的動、靜態性能。
|
