CM20控制器介紹及接線使用

1. 控制系統的工作環境溫度為 0-40℃，當超出此環境溫度時系 統可能會出現工作不正常甚至死機等現象。溫度過低 ( 零下 ) 時， 液晶顯示器將會出現不正常顯示的情況。

2. 相對濕度應控制在 0-85%。

3. 在高溫、高濕、腐蝕性氣體的環境下工作時，必須采取特殊 的防護措施。

4. 防止灰塵、粉塵、金屬粉塵等雜物進入控制系統。

5. 應防護好控制系統的液晶屏幕 ( 易碎品 )：使其遠離尖銳物 體；防止空中的物體撞到屏幕上；當屏幕有灰塵需要清潔時，應用 柔軟的紙巾或棉布輕輕擦除。

主要功能:

參數設置、手動操作、程序管理、自動加工、示教編程、外部手動、自由選擇輸入功能、指令豐富、快速點位、子程序、中斷、隨動、測位停

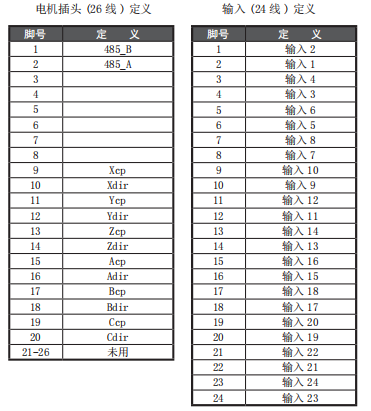

接口定義

系統與外部的聯接，通過控制器兩側的兩個插頭實現，注意紅 線為 1。

電機聯接

非差分驅動器接法：dir,cp 分別接驅動器的 dir,cp，5V 接驅動器的公共端。 差分驅動器接法：dir,cp 分別接驅動器的 dir-,cp-，5V 接 dir+,cp+。
