摘要：為了實現無刷直流電機調速系統的精確控制性能，應用xcl67cIMcu建立了全數字雙閉環控制系統。介紹了調速系統的硬件結構及軟件設計流程。經實驗檢驗，控制結構清晰，系統響應速度快，穩定性好，有實際工程應用價值。
關鍵詞：無刷直流電機；數控系統；硬件設計；軟件設計；實驗
1系統硬件設計
無刷直流電機調速系統由主電路和控制電路組成。主電路包括驅動電路、逆變電路以及各種信號檢測電路�？刂齐娐芬詘cl67cI為核心，通過cAN通信接口和上位機之間實現數據傳輸和控制功能。
1．1 xcl67cI獨具特色的霍爾傳感器模式
對于無刷直流電機，xcl67cI提供了多通道模式，產生調制序列，以控制電機正常工作。調制序列必須根據電機的角度位置相應產生。通常使用霍爾傳感器或反電動勢來檢測轉子的角度位置。
xcl67cI的捕獲／比較單元6(cAPcOM6)的3個輸入，即cc6POs0、cc6P0s1、cc6P0s2可用作霍爾傳感器或反電動勢檢測信號的輸入。當電動機轉動到某個位置時，由霍爾傳感器的輸入采樣(霍爾序列)表示當前位置，接下來必須輸出預先確定的調制序列。
cAPcOM6通過特定的寄存器實現了該特性。
該寄存器中存放著當前實際的霍爾序列(cuRH)、下次期望的霍爾序列(ExPH)以及相應的輸出序列(McMP)。當采樣的霍爾序列和期望序列匹配時，輸出新的調制序列。在霍爾傳感器模式下，通過雙寄存器機構控制霍爾和調制序列的產生。寄存器McMOuT中存放著實際使用的值；映射寄存器McMOuTs中存放著取自預定義表的正確的霍爾序列和調制序列(針對給定電動機)。當檢測到正確的霍爾序列跳變時，即霍爾序列采樣和期望序列相匹配時，映射寄存器的內容映射傳送到寄存器McM0uT中，接著用戶編程將新值也裝入該寄存器中。
1．2主電路設計
主電路采用典型的三相全控電路，。兩兩導通方式。驅動電路采用BT7960B驅動芯片。

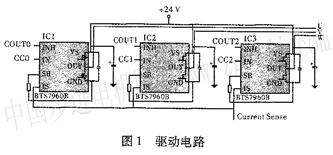

它是一塊電機專用的驅動芯片，具有高集成度，可承受大電流等特點。在一個封裝中包含了一個上橋臂的P溝道MOsFET模塊、一個下橋臂N溝道M0sFFT模塊和一個集成控制模塊。集成控制模塊的外部端口可以和控制芯片相連接，用于接受邏輯電平的輸入，檢測電流，控制死區時間，完成過溫、過壓、欠壓、過流和短路保護。在此系統設計中，采用了3塊BTs7960B來完成對三相無刷直流電機的驅動。圖1為實際的驅動電路。
1．3控制電路設計
控制電路主要由XCl67CI微處理器、CAN通信、AD采樣、PWM信號輸出、信號檢測等部分組成。系統采用XCl67CI微處理器作為主控芯片，主要完成控制算法的計算以及PWM波形的產生、信號檢測、故障保護及數據傳輸?shù)裙δ堋?BR> 1)電流檢測電路
在本無刷直流電機調速系統中，主回路采用兩兩導通的方式。因此，通過檢測三相逆變電路直流側電流作為電流閉環的檢測值，以此來控制電機。本系統采用LEM LTSR4霍爾傳感器檢測電流。該傳感器具有3個不同的測量范圍，改變LEM傳感器的引腳接法即可以改變量程。
LEM傳感器的REF管腳負責提供一個參考電壓，該電壓將隨著溫度的變化而變化，其變化幅度與V0管腳受溫度影響而產生的變化幅度相同。
因此，通過計算這兩個管腳的輸出電壓差值，就可以減小溫度漂移帶來的誤差，省去溫漂補償電路。應用LEM傳感器進行電流檢測的原理如圖2所示。
2)轉速檢測電路
系統采用M／T法測速。檢測轉速的傳感器是增量式光電編碼器。圖3為測速電路原理。碼盤送出的差分信號經過差分芯片輸出兩路信號，再經過濾波、整形送人XCl67CI的定時器模塊GPTl和捕獲比較單元CAPCOM2。兩組信號都送人單片機進行4倍頻處理，用以提高計數精度，同時將A0分別送給CAPCOM2的兩個捕抓腳，用于捕抓兩個引腳上跳沿，同時記錄對應定時器的值，以保持其計數的同步性。
3)保護電路
故障保護功能同樣由BTS7960B來實現；主要完成過溫、過壓、欠壓、過流和短路保護。當異常情況發生時迅速通過IS管腳給出報警信號，經轉換后連接到XCl67CI芯片功率驅動保護管腳，CPU會將PWM輸出引腳置為高阻態，同時申請中斷對故障作進一步的處理。
4)CAN通信電路為方便控制電機運行狀態和觀察電機運行過程中的各項參數，控制器與上位機間需要進行數據的交換。本系統中，上位機與XCl67CI之間通過一塊USBCAN，以CAN總線方式進行通信。
2軟件設計

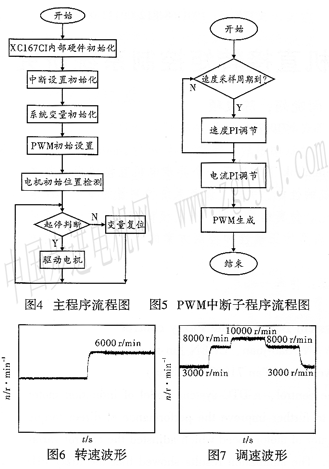

整個系統的控制軟件由下位機控制程序和上位機監控程序共同組成。上下位機之間的數據傳輸由CAN總線完成。其中上位機控制程序主要完成起動、停止、正反轉切換等功能，并且可以在電機停止運行時，離線修改兩個PI環的參數，便于試驗調試。下位機控制程序是系統的核心。它由主程序和6個中斷服務程序組成。主程序主要用來完成內部控制寄存器的初始化和中斷設置的初始化。其流程圖如圖4所示。中斷服務子程序包括：PWM定時中斷子程序，通信中斷服務子程序、A／D采樣中斷服務子程序、測速定時中斷子程序、測速捕抓中斷子程序和霍爾事件處理中斷子程序等。其中PWM定時中斷子程序流程如圖5所示。
3試驗結果
試驗樣機采用MAXON公司的無刷直流電機型號：EC。IYlaX 30；額定電壓為24 V。系統的試驗波形由DA芯片輸出，并通過示波器TDS3052來觀測。圖6為系統由靜止突加給定到6 000 r／min時的轉速波形。圖7為系統由3 000 r／min升速到8 000 r／min~10 000 r／rain，然后減速自8 000 r／rain再到3 000 r／min時的波形。
4結語
xcl67cI具有很高的運算速度和計算能力，兵有靈活的中斷設定方式，外設資源豐富，并且可以利用DAVE等開發工具協助開發，可以大大提高系統的開發效率。本文基于速度、電流雙閉環結構的無刷直流電機調速系統性能穩定，在實際工程應用中有重要意義。試驗結果證明了該系統的正確性和可行性。
|
