時代超群DM556步進驅動器電流、細分撥碼開關設定和參數自整定
驅動器采用八位撥碼開關設定細分精度、動態電流、靜止半流以及實現電機參數和內部調節參數的自整定。詳細描述如下：
電流設定
工作（動態）電流設定

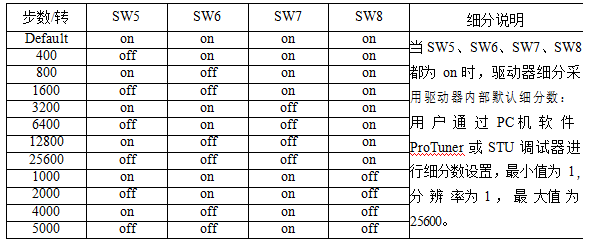

靜止（靜態）電流設定 靜態電流可用 SW4 撥碼開關設定，off 表示靜態電流設為動態電流的一半，on 表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約 0.4 秒左右電流自動減至一半左右（實際值的 60％），發熱量理論上減至 36％。 細分設定
參數自整定功能若 SW4 在 1 秒之內往返撥動一次，驅動器便可自動完成電機參數和內部調節參數的自整定；在電機、供電電壓等條件發生變化時請進行一次自整定，否則，電機可能會運行不正 常。注意此時不能輸入脈沖，方向信號也不應變化。 實現方法 1) SW4 由 on 撥到 off，然后在 1 秒內再由 off 撥回到 on； 實現方法 2) SW4 由 off 撥到 on，然后在 1 秒內再由 on 撥回到 off。
|
