時代超群XBM系列伺服接線的說明

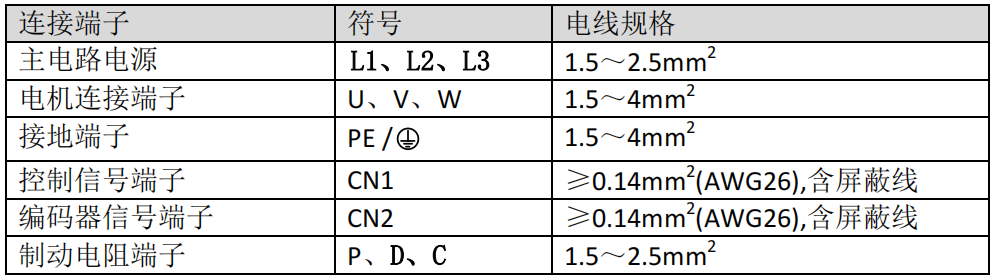

接線注意事項： ☞ 接線材料依照電線規格使用。 ☞ 電纜長度，指令電纜 3m 以內，編碼器電纜 20m 以內。 ☞ 檢查 L1、L2、L3的電源和接線是否正確，220V 伺服請勿接到 380V 電源上。 ☞ 電機輸出 U、V、W 端子相序，必須和驅動器相應端子一一對應，接錯電機 可能不轉或飛車。不能用調換三相端子的方法來使電機反轉，這一點與異步 電動機完全不同。 ☞ 必須可靠接地，而且單點接地。 ☞ 裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成 故障無法輸出信號。 ☞ 為了防止噪聲造成的錯誤動作，請?jiān)陔娫瓷霞尤虢^緣變壓器及噪聲濾波器等 裝置。 ☞ 請將動力線(電源線、電機線等的強電回路)與信號線相距 30cm 以上來配線， 不要放置在同一配線管內。 ☞ 請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。 電線規格

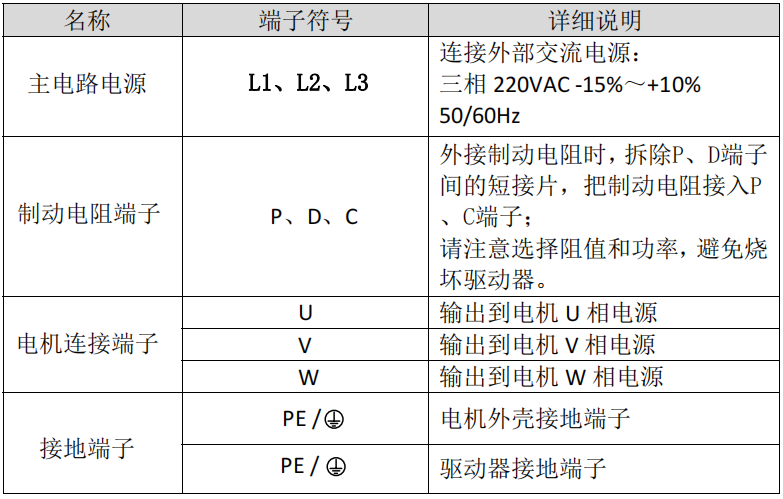

編碼器電纜必須使用雙絞線。如果編碼器電纜太長(>20m)，會導致編碼器供 電不足，其電源和地線可采用多線連接或使用粗電線。 強電端子說明
|
