時代超群XBM系列伺服驅動器 CN2控制信號端子的介紹

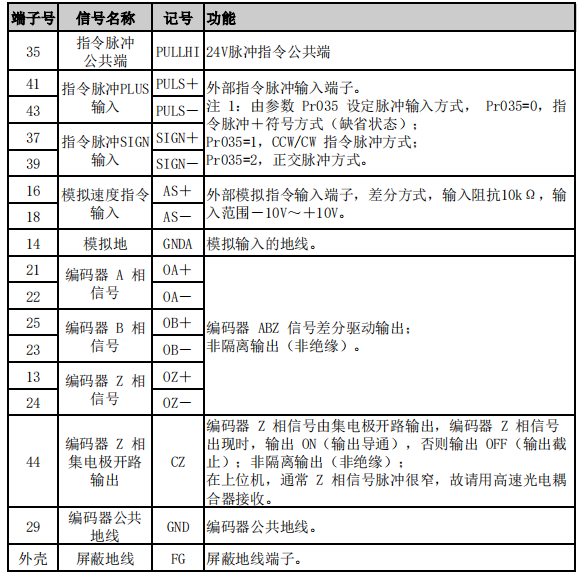

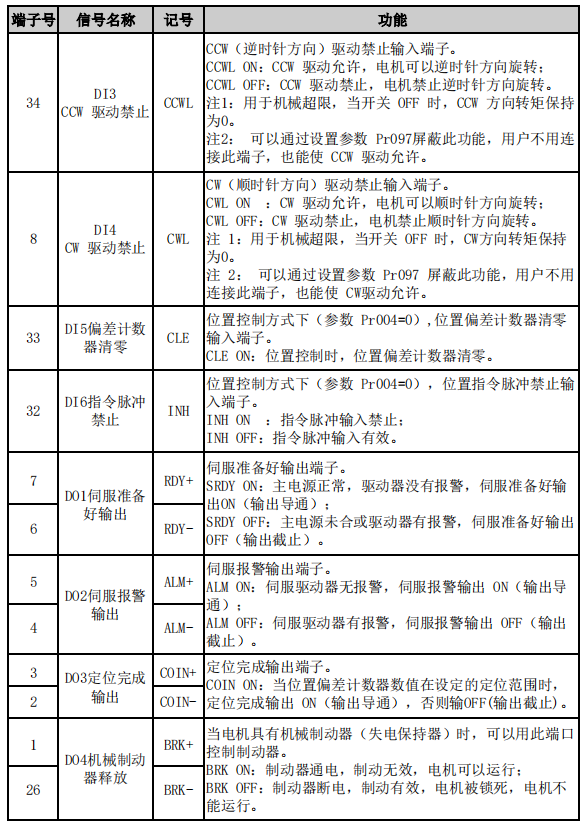

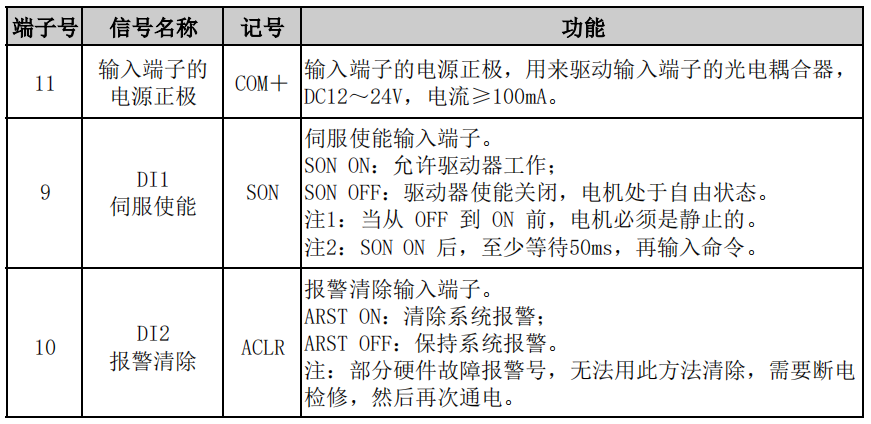

CN2控制信號端子 CN2 控制信號端子提供與上位控制器連接所需要的信號，驅動器型號不同， 使用的插座類型也不同。信號包括： ▷ 6 個可編程輸入，4 個可編程輸出； ▷ 脈沖指令輸入（位置指令、速度指令）； ▷ 模擬量指令輸入（速度指令、轉矩指令）； ▷ 編碼器信號輸出。 CN2 端子信號說明 特別注明： DI1~DI6 為可編程輸入口，由參數 Pr100~Pr105 配置其功能；DO1~DO4 為可編程輸出口，由參數 Pr108~Pr111 配置其功能；參數配置詳見第 5 章 5.4.2 節，具體功能說明詳見第 5 章 5.5~5.6 節，下表所示為出廠缺省配置。
|
