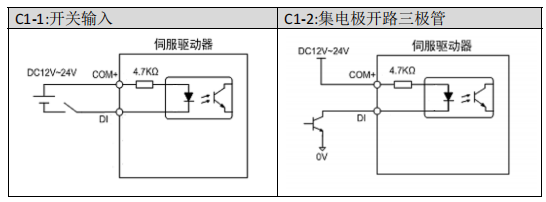

時代超群XBM系列伺服驅動器CN2 端子接口類型 數字輸入接口(C1) 數字輸入接口電路可由開關、繼電器、集電極開路三極管、光電耦合器等進 行控制。繼電器需選擇低電流繼電器，以避免接觸不良的現象。外部電壓范圍 DC12V～24V 。

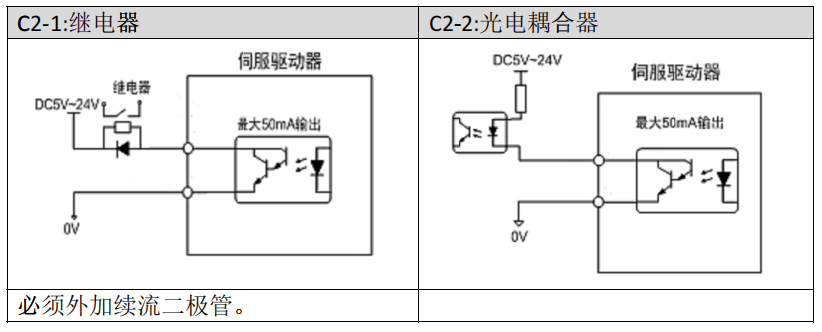

數字輸出接口(C2) 輸出電路采用達林頓光電耦合器，可與繼電器、光電耦合器連接，注意事項： ● 電源由用戶提供，如果電源接反，會導致驅動器損壞。 ● 外部電源**** 25V，輸出****電流 50mA，3 路電流總和不超過 100mA。 ● 當使用繼電器等電感性負載時，需加入二極管與電感性負載并聯，若二極管的極性相反時，將導致驅動器損壞。 ● 導通時，約有 1V 左右壓降，不能滿足TL低電平要求，因此不能和 TL電路直接相連。
|
