時代超群XBM系列伺服驅動器的位置控制 應用于需要精密定位的系統中，如數控機床、紡織機械等。位置指 令來源是脈沖指令，由輸入端子的 PULS+、PULS-和 SIGN+、SIGN-輸入脈沖。用 戶需根據位置控制接線圖的說明，結合實際使用要求正確接線，然后設置位置 4.2 位置控制 控制相關參數。本手冊給出位置控制的一種簡單例子如下：

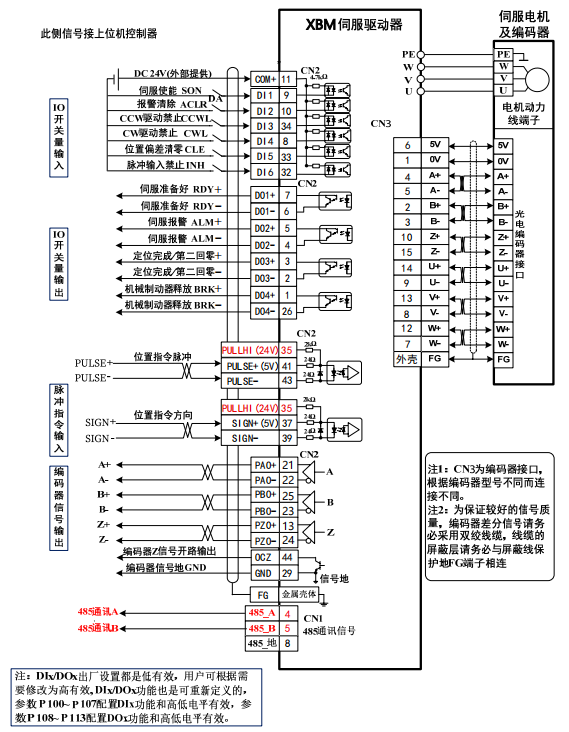

位置控制接線圖
位置指令

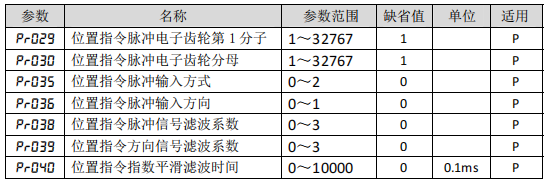

與位置指令有關的參數

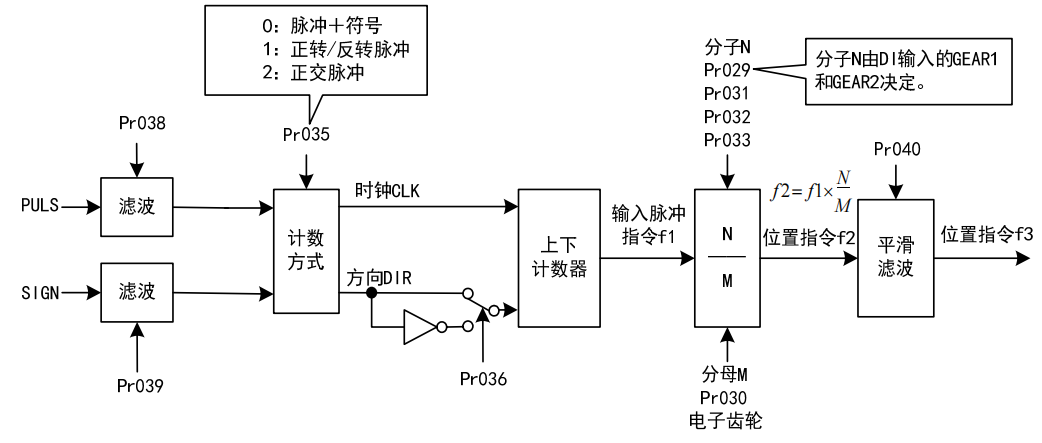

指令脈沖傳輸路徑

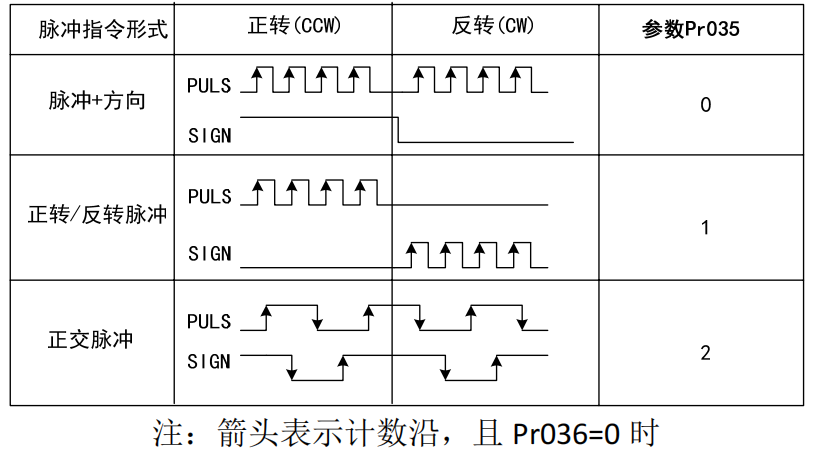

指令脈沖輸入方式 輸入方式由參數 Pr035 決定；參數 Pr036 用于變更計數方向，設置為 1 計數 值取反。
|
