無刷電機霍爾的位置和作用

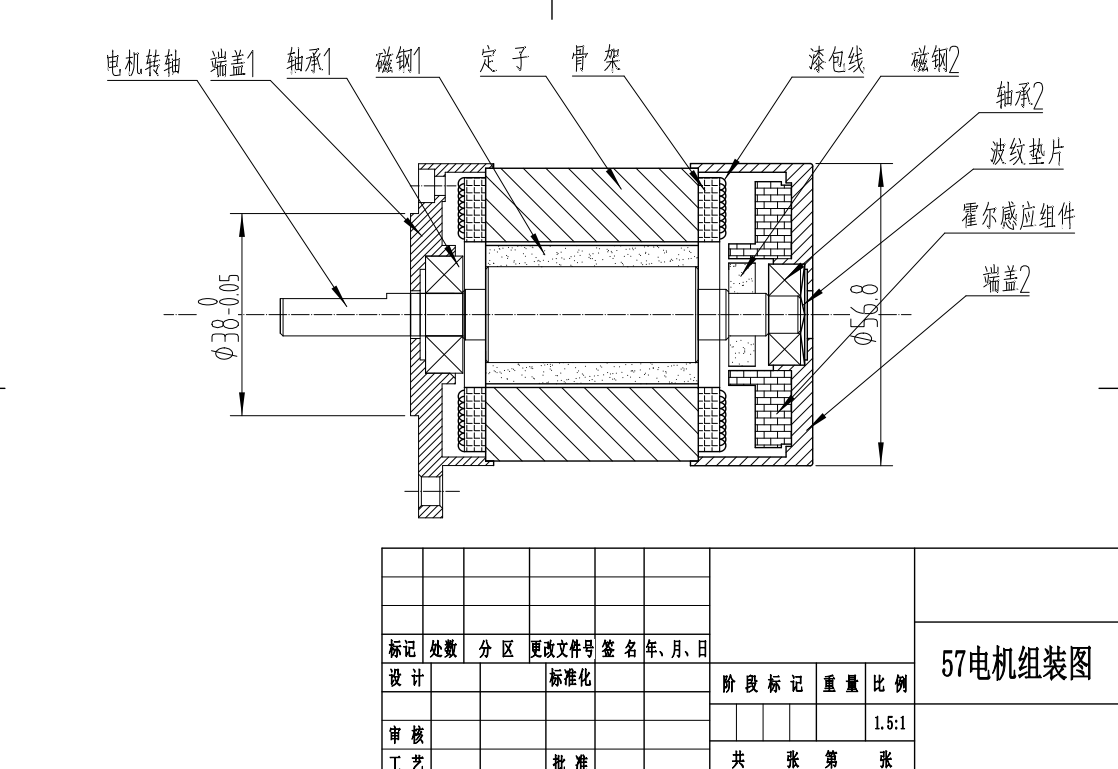

我們看下面這個無刷電機的內部組裝圖，電機霍爾的位置在無刷電機的底部，相比傳統電機，無刷電機的控制需要更加精準的位置和角度信息。在這種情況下，霍爾元件有著不可替代的作用。在加入了霍爾元件后，無刷電機具有更加精準的位置感知和控制能力，使得電機具有更加出色的轉速調節性能和電機效率。
無刷電機中的霍爾元件主要起到旋轉位置傳感器的作用。轉子上嵌入有兩組磁鐵，同時，旋轉位置傳感器上安裝了三個霍爾元件，分別稱為UVW。當轉子轉動時，磁鐵與霍爾元件間的磁場就會發生變化。每當磁場變化時，霍爾元件就會產生一個電壓脈沖信號，控制器便可以感知位置信息，進而控制電機的轉速。
