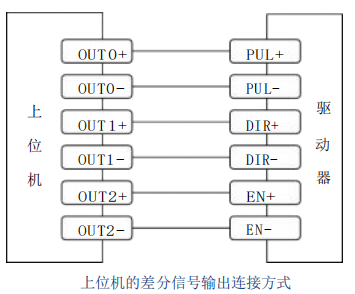

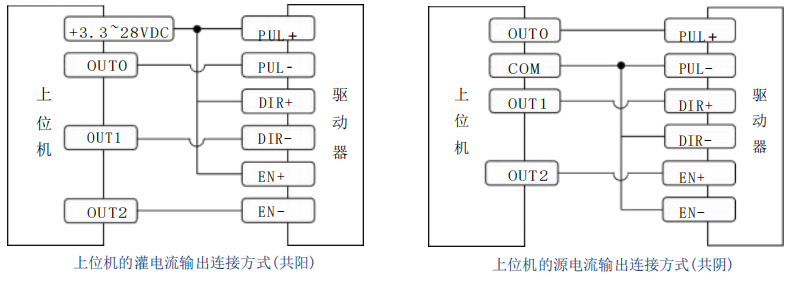

時代超群HBS86H V3輸入接口接線的示意圖說明
說明： 1. 單脈沖模式時，OUT0為脈沖信號，OUT1為方向信號，OUT0接通時 電機順時針旋轉，OUT0和OUT1同時接通時電機逆時針旋轉。 2. 雙脈沖模式時，OUT0為脈沖信號，OUT1也是脈沖信號，OUT0接通 時電機順時針旋轉，OUT1接通時電機逆時針旋轉。OUT0和OUT1不 能同時接通。 3. EN輸入使能或關斷驅動器的功率部分，信號輸入為光電隔離，可接受 3.3-28VDC單端或差分信號。EN信號懸空或低電平時(光耦不導通)， 驅動器為使能狀態，電機正常運轉; EN信號為高電平時(光耦導通)， 驅動器功率部分關斷，電機無勵磁。當電機處于報錯狀態時，EN輸入 可用于重啟驅動器。首先從應用系統中排除存在的故障，然后輸入一 個下降沿信號至EN端，驅動器可重新啟動功率部分，電機勵磁運轉。
|
