無刷電機電壓和PWM脈寬調速接線方式
無刷電機常見的控制速度的方式就是電壓調速，例如電位器

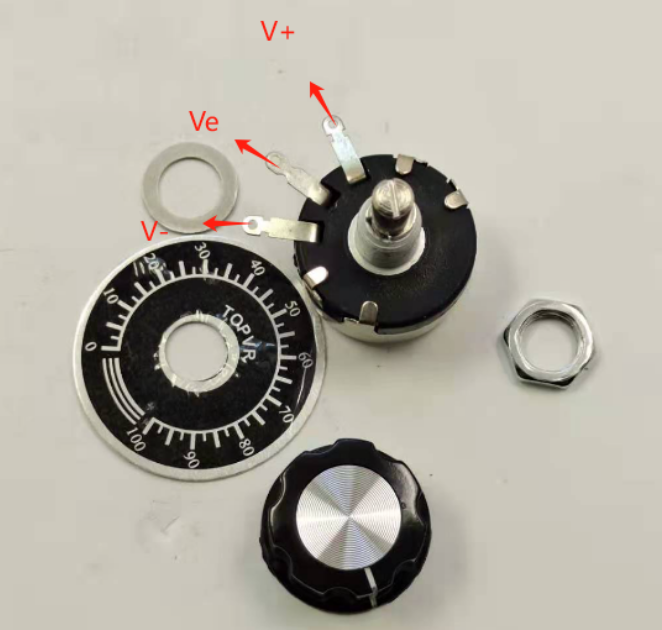

那我們的電位器是2W/10K的，他給出的電壓是5V，我們可以通過擰動電位器的旋鈕給到0-5V電壓的控制方式，來控制電機的轉速。

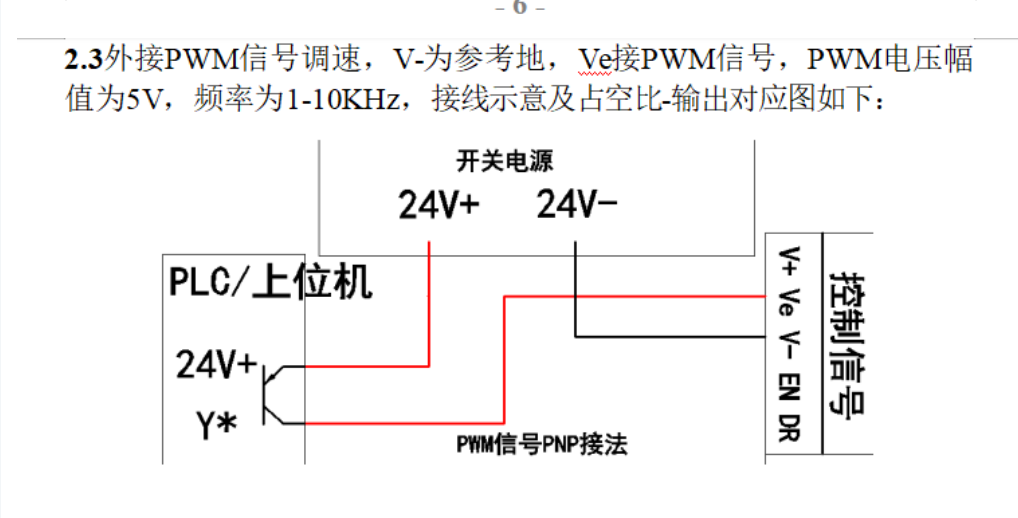

我們看電位器的中間腳注意要接在驅動器ＶＥ接口（不可以接錯），兩邊接Ｖ＋ �。帧�， 我們?cè)賮?lái)看下ＰＷＭ占空比調速

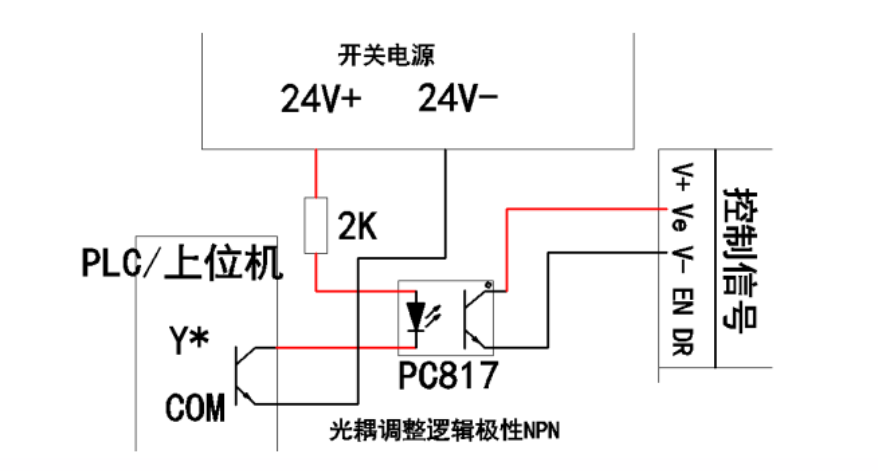

一般是出線２跟，１跟接負極，１跟接ＶＥ，那我們的控制信號電壓是５Ｖ，如果是２４Ｖ控制，需要上拉一個２Ｋ的電阻，進行一個降壓處理，就可以進行調速了。
