摘 要：分析了兩種PWM調制模式下斷開相繞組的端電壓波形，說明各種能忽略開關噪聲、直接獲得反電勢過零點的端電壓法的特點。提出了一種低成本的無刷直流電動機無位置傳感器控制方案，利用xc866單片機內嵌的模數轉換單元，在PwM開通時刻測量斷開相繞組端電壓，獲得反電勢過零點，降低了成本，簡化了外圍電路。實驗結果驗證了理論分析的正確性和方案的可靠性。
關鍵詞：無刷直流電動機；PwM調制；無位置傳感器；反電勢過零點檢測
0 引 言
具有梯形波反電勢的無刷直流電機以其結構簡單、控制方便、功率密度高、輸出轉矩大等優點得到了越來越廣泛的研究和應用。傳統的無刷直流電機需要一套位置傳感器來獲得轉子位置，信息控制逆變器換相，保持電流與反電動勢同步，使之在單位電流內能輸出****的轉矩。為了降低成本和消除位置傳感器對系統可靠性的影響，無刷直流電機無位置傳感器控制技術成為近二十年來的一個研究熱點。本文首先對不同PwM調制模式下，PwM開通和關斷不同時刻無刷直流電機的電路狀態進行分析，得到斷開相繞組端電壓受到的PwM調制的具體影響，并用實驗結果進行了驗證，從而總結出了能夠忽略開關噪聲，直接利用斷開相繞組端電壓直接獲得反電勢過零點檢測方法的原理。在此基礎上說明上述傳統端電壓法改進策略各自的特點。本文還提出了一種低成本的無刷直流電機無位置傳感器控制方案，利用英飛凌科技公司的xc866單片機內嵌的數模轉換單元，在PwM開通時刻對斷開相繞組端電壓進行采樣，得以忽略開關噪聲，然后用軟件實現反電勢過零點的判斷，得到轉子位置信息，使得對外圍電路的需求降到了****(不需要濾波器，比較器)，降低了系統成本。最后對實驗結果進行研究證明了本文所提無刷直流電機無位置傳感器系統方案的有效性。
1 不同PwM調制模式下的端電壓法
無刷直流電機的驅動電路一般采用三相逆變橋作為主電路，逆變器采用六拍換相控制方式。
根據功率器件在導通期問內調制方式的不同有多種PWM調制模式。本節對其中的Hpwm—kn(在上管導通期間PWM調制，下管導通期間恒導通)和Hpwm_Lpwm(在上下管導通期間同時進行PwM調制)調制模式下的斷開相繞組的端電壓波形進行分析，從而說明幾種不同端電壓法的特點。無刷直流電機3相電壓平衡方程式為：
式中，R為繞組內電阻；ua，ub，uc為端電壓；ia，ib，ic分別為三相相電流；Ea，Eb，Ec分別為無刷直流電機A，B，c三相繞組的反電動勢，Vn為電機中心點電壓。
1. 1 Hpwm—Lon調制模式
假設無刷直流電機的反電勢波形為理想的梯形波，忽略電樞反應的影響，忽略二極管和開關管的導通壓降，在PwM開通和關斷情況下，有如下兩種工作狀態：

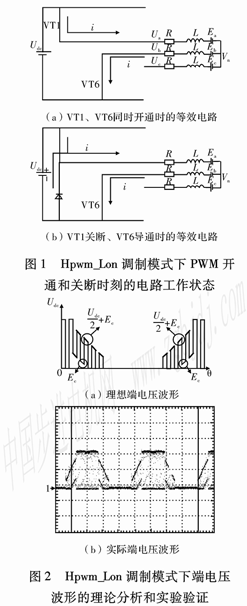

(1)當VTl、VT3同時導通時(圖2a)，即PWM開通時刻：

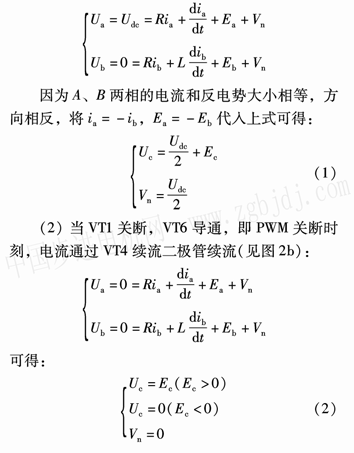

結論和圖2清楚地表明了斷開相繞組的端電壓幅值受PWM調制的具體影響。為了消除PWM斬調制帶來的影響，傳統的端電壓法通過對端電壓信號進行濾波，來消除高頻開關噪聲。這種方法的缺點就是濾波器的使用會帶來與轉速相關的相位延時，從而需要進行相位補償，這樣使控制系統趨于復雜。同時也可以得出如果能在PwM開通和關斷時刻分別取得斷開相繞組的端電壓，就能直接獲得反電勢的過零點。
在：PWM開通時刻檢測，用檢測到的端電壓幅值與Udc／2進行比較，或者在PwM關斷時刻進行檢測，用檢測到的端電壓與地電位進行比較。文獻[1]中的續流二極管法正是利用后者PWM關斷時刻反電勢過零所引起的續流二極管導通現象來間接獲得反電勢過零點，實現了45 r／112113．至2 300 r／lnlr【的調速范圍。但由于需要采用pwm—on調制模式(開關管在120°的導通期間，前60°調制后60°開通的方式工作)，這樣會使控制更加困難，而且還需要6路 獨立電源給硬件檢測電路供電，以及續流二極管自身的壓降導致過零點的偏移。由于存在這些缺陷，限制了它的應用。文獻[2—4]采用在PWM關斷時刻對斷開相繞組端電壓進行檢測的方法，利用D觸發器鎖存PWM關斷時刻的斷開相繞組端電壓與地電位的比較結果，直接獲得反電勢過零點，實現了50 r／min至2 500 r／min的調速范圍，但由于PwM占空比很高的時候PWM關斷時間已經很短，難以獲得準確的端電壓信息，這使得PWM的占空比不能達到100％。文獻[5-6]經過改進，在高占空比下用udc／2作為參考電壓，同時使用兩種參考電位使PWM占空比可達到100％。
1．2 Hpw一一Lpwm調制模式

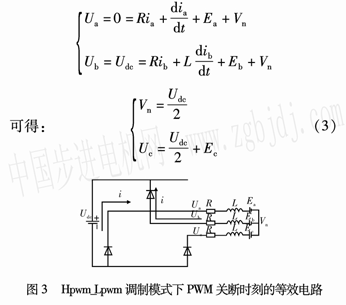

當采用H[pwrn_Lpwrc。調制模式時，在PWM開通時刻，電路工作狀態與上述Hpwm—LOn調制模式時相同，在PWM關斷時刻(等效電路如圖3)有：
從圖4可以看出在Hpwm—Lpwm調制模式下，斷開相繞組的端電壓不會隨著PWM調制產生波動，始終為udc／2+Ec。雖然這種PWM調制模式開關損耗較大，但給反電勢過零點的檢測帶來了方便。因為斷開相繞組的端電壓不受PWM調制噪聲的影響，也就不需要濾波，將斷開相繞組的端電壓與參考電位udc／2進行比較，直接獲得反電勢過零點，文獻[7]正是利用這一原理，可達43至1 020 r／min的調速范圍。
2反電勢過零點檢測方案
本文所采用的反電勢檢測方法的主要特點是通過內嵌模數轉換單元xc866單片機在。PWM開通時刻對斷開相繞組的端電壓進行檢測。具體檢測方法如圖5所示。圖中u表示采樣到的電壓值，T1表示從換相到采樣到電壓u1的時間間隔。隨著反電勢的降低，不斷將采樣得到的電壓u1與電源電壓的一半進行比較，如果U1>udc／2，則繼續采樣比較。當U1＜udc／2時的瞬間，記下時間T2則T2換相到反電勢過零的30°電角度的時間。反電勢逐步增加的情況與之類似，只不過u1從小于Udc2變?yōu)榇笥赨dc／2，然后與上一次的60°電角度時間進行平均，得出的新60°電角度時間作為換向周期。
與傳統的反電勢過零點檢測方案相比，本文所提出的方案的優點主要有：
(1)因為只在PwM開通時刻對端電壓進行檢測，不像傳統的端電壓法需要低通濾波器，所以檢測到的反電勢過零點沒有與速度相關的相位延時，也就不需要對相位延時進行補償。
(2)因為反電勢信息經過模數轉換，在單片機里進行處理，所以不需要利用硬件比較器來檢測反電勢信號，簡化了電路。
3控制方案
在xC866上的實現由于本控制系統以xC866單片機為核心。
xC866是英飛凌科技公司高性能8位微控制器xc800系列產品之一。它基于的xc800內核并與標準8051處理器兼容，專門用于低端的電機驅動應用。xc866集成了很多集成片內器件。要實現上述反電勢過零點檢測方法，主要借助于電機控制專用模式捕獲／比較單元(Ccu6)和功能擴展的10位模數轉換單元(ADC：)以及它們之間的協作：
(1)通過設置，可以使產生PWM信號的比較捕獲單元的定時器T1 3的周期中斷觸發模數轉換單元進行AD轉換，這樣由于驅動電路(如IR2130)造成控制輸出的延時，使得剛好能捕捉到PwM開通時刻的端電壓信息。
(2)模數轉換單元內部具有極限邊界檢查單元，能夠?qū)⑥D(zhuǎn)換結果和兩個設定的邊界值(BOIJNDO和BO[INDl)相比較，產生通道中斷。
也就是說，可以在模數轉換單元里設定一個范圍，只有當數據符合這個范圍的時候才發出中斷，進入中斷服務程序進行處理，這就保證了系統資源只有少部分消耗在反電勢過零點檢測當中。
系統的結構如圖6所示。cc60—cC62、cOuTO—C0uT62為xC866的6路驅動信號輸出，ANO、ANl、AN2都是數模轉換單元的L／O口，分別用來采樣經過分壓的端電壓，電容C為采樣保持電容。從電路的結構圖可以看出，系統只使用了簡單的外圍電路，主要功能都依靠軟件實現。
4實驗結果

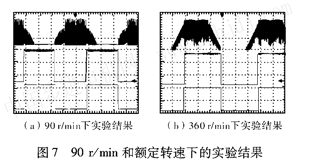

在實驗室搭建的樣機上對本文所提出的方案進行了檢驗，樣機為36 V，額定轉速360 r／min、額定功率為220 w的輪轂式無刷直流電機。圖7分別為電機在90 r／min和額定轉速下的實驗結果。
圖中依次從上往下為：通道l為端電壓波形，通道2為虛構霍爾傳感器信號波形(根據文中所提反電勢過零點檢測方案得到的換相信息經過軟件處理，在單片機一個引腳上進行電平翻轉得到的信號)，通道3為實際霍爾傳感器信號波形。在90 r／111111位置信息的誤差范圍在1。至2。電角度以內，電機在90 r／min至額定轉速調速范圍之內能夠穩定運行。
本文首先對不同PWM調制模式下，PWM開通和關斷不同時刻無刷直流電機的電路狀態進行分析，得到斷開相繞組端電壓受到的PwM調制的具體影響，并用實驗結果進行驗證，從而總結出了能夠忽略開關噪聲、直接利用斷開相繞組端電壓直接獲得反電勢過零點檢測方法的理論依據，然后提出了一種低成本的無刷直流電機無位置傳感器控制系方案；借助xc866的優良性能，用軟件實現了反電勢過零點的判斷并控制電機運行。
該方案不需要濾波器及比較器，因而也不需要對濾波器造成的相位進行補償，并使外圍的硬件電路得到****簡化，具有較好的實用價值。
圖中至上而下依次為：端電壓波形，虛構霍爾信號波形，實際霍爾信號波形。
|
