吳 昊，孫新亞，吉吟東(清華大學自動化系，北京100084)
摘 要：針對梯形波反電動勢的無刷直流電機轉矩脈動較大的問題，提出了一種****控制算法。首先從電動機模型入手，在分析了影響電磁轉矩的因素之后，選擇定子電流作為控制對象，然后通過適當?shù)目刂坡�，�?***控制應用于定子電流，以實現對轉矩脈動的抑制。仿真結果表明，****控制可以在很大的調速范圍內有效地抑制轉矩脈動和轉速誤差。算法簡單且易于實現，能夠滿足很多高性能場合的應用要求。
關鍵詞：無刷直流電動機；梯形波反電動勢；轉矩脈動；****控制
0 引 言
永磁同步電機(PMSM)由于有著很高的功率密度、電機效率和優良的轉矩性能，近年來得到了越來越廣泛的應用。從反電動勢的波形來看，永磁同步電機可以劃分為梯形波反電動勢的無刷直流電機(BL,DCM)和正弦波反電動勢的永磁同步電機(BLACM)¨J。相對于BLACM，B][_,DCM的磁鏈中含有無法忽略的高次諧波分量，導致轉矩脈動較大，無法實現更高精度地速度控制。而且，當電機高速運行時，轉矩脈動通常被電機的機械慣性消除，但在低速運行時，轉矩脈動往往表現為較大的轉速誤差，限制了BDCM的應用。轉矩脈動的產生主要有三個原因：齒槽引起的轉矩脈動、電流換向引起的轉矩脈動和電磁因素引起的轉矩脈動等，其中，齒槽引起的轉矩脈動需要通過優化電機設計來消除；電流換向引起的轉矩脈動可以通過適當?shù)腜WM調制來消除，而對于電磁因素引起的轉矩脈動，文獻[3]采用諧波消去法，在分析了由高次諧波引起的轉矩脈動之后，給恒流源通以特定形式的補償電流，產生與轉矩脈動大小相等、相位相反的補償轉矩，從而大大降低了轉矩脈動，但產生該電流的難度較大，使諧波消去法的應用受到了限制。文獻[4]采用卡爾曼濾波，通過磁鏈估計器對轉子磁鏈進行補償，可以同時修正測量誤差和模型誤差，在很大的轉速范圍內實現了轉矩脈動的抑制。然而該方法控制較為復雜，成本很高。本文通過****控制實現對無刷直流電機轉矩脈動的有效抑制。
1 系統模型

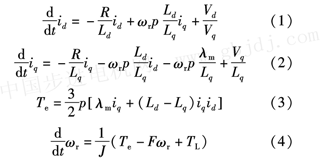

在d-q坐標系下，電機的數學模型可以表示為：
由圖5至圖7可見，在1 O％額定轉速的低速情況下，****控制仍然很有效，尤其體現在轉速誤差減小為原先的4．3％，有效地擴大了B LD C M的調速范圍。通過對圖2和圖5、表2和表3的比較，可以很明顯地發現，****控制算法在低速時更有效，而隨著轉速的升高，效果逐漸減弱。
4 結 論
本文針對梯形波反電動勢的無刷直流電機轉矩脈動較大的問題，提出了一種****控制算法。
該算法通過對定子電流的精確控制實現了對轉矩脈動的有效抑制，具有以下特點：
1)有效性：****控制算法在高速和低速時都很有效，可以將轉矩脈動降低三分之二以上，轉速誤差降低80％。
2)更大的調速范圍：****控制算法擴大了無刷直流電機的調速范圍，在10％額定轉速以下仍然有效，且隨著轉速的降低，算法的效果更加明顯。
3)算法簡單且易實現：****控制算法對低維矩陣進行簡單操作，算法開銷小，易于通過數字化實現。
隨著高性能數字信號處理器的推廣，****控制算法將使無刷直流電機可以應用于更多的高性能要求場合，如航空航天和機器人控制等領域。
|
