摘要：對由電磁因素引起的無刷直流電動機轉矩波動的原理分析和理論探討的基礎上，以兩相無刷直流電動機為例給出了相應轉矩波動公式的推導過程，提出了一種通過控制電機電流抑制電磁轉矩波動的策略和實現方法，并通過仿真計算驗證了該方法的可行性和有效性。
關鍵詞：無刷直流電動機；轉矩波動；轉矩波動抑制；控制策略
0 引 言
引起無刷直流電機轉矩波動的因素很多，主要有：電磁因素引起的轉矩波動，諧波引起的轉矩波動，齒槽效應引起的轉矩波動，電流換向引起的轉矩波動，電樞反應和機械工藝引起的轉矩波動等。通過優化電機設計和改進制造工藝可以有效地減小齒槽轉矩波動、電樞反應和機械工藝等引起的轉矩波動。文獻[1-2]提出的重疊換向法、換向時刻控制母線電流等，可有效地抑制無刷直流電機的換向轉矩波動。本文對電磁因素引起的轉矩波動進行了深入研究。首先以兩相無刷直流電機為例推導出轉矩波動公式，進行轉矩波動分析；在此基礎上，提出減少轉矩波動的策略和實現方法；最后給出通過場路耦合的有限元仿真，驗證電磁轉矩波動及其抑制方法的可行性。
1 無刷直流電機的電磁轉矩波動
由于無刷直流電機的定子繞組電流波形為梯形波(近似為方波)，并且轉子每轉過一定電角度電流換向一次(兩相繞組為90°，三相繞組為60°）稱為一個磁狀態。一個磁狀態期間由于永磁體轉子磁場不變，隨著轉子位置的變化，定子電流和轉子磁場的相互作用必然發生轉矩波動，這種轉矩波動是非常復雜的。為便于分析，下面對一對磁極的兩相無刷直流電機轉矩波動進行分析。作如下假定：
(1)忽略齒槽、換相過程和電樞反應等影響；(2)電樞繞組在定子內表面均勻連續分布；(3)氣隙磁場和電流波形均為理想方波；(4)轉速的變化在一個磁狀態期間保持不變。
圖l為電流由A相帶流入、X相帶流出對應的一個磁狀態內轉子磁極與定子繞組位置的變化。
圖中β(π/2≤β≤π)為永磁體磁極寬度。圖1(a)為磁狀態的初始位置，磁極S、N的中心線分別與A相帶、x相帶的一條邊對齊，此時電磁轉矩最小。圖1(b)為磁狀態的中心位置，磁極s、N的中心線分別與A相帶、x相帶的中心線對齊，此時電磁轉矩****。圖1(c)為磁狀態的終止位置，磁極s、N的中心線分別與A相帶、x相帶的另一條邊對齊，此時電磁轉矩最小。磁極s的位置角分別為：
電流進行適當調制的示意圖。圖3(a)為梯形波電流；圖3(b)說明對梯形波電流的平頂部分進行調制，即在梯形波電流的平頂期間適當降低PwM的占空比，這樣轉矩波動會下降。同時，PWM的****占空比適當提高，保持輸出電流的有效值變化不大，以防止平均轉矩的下降。
3仿真
場路耦合的有限元方法利用電路方程及定子繞組中感應電勢與場量關系的有限元方程求解。首先計算定子繞組的直流電阻、繞組端部的漏電感等，把計算的集中參數加入到場路耦合模型的電路方程中。仿真時根據轉子的位置，對PwM的占空比進行調制，使電機電樞磁場的激勵源為期望的電流波形。仿真分析選取的電機為兩極、定子24槽、額定轉速3 000 r／min、額定功率1．6 kw的轉子表面貼磁鋼的兩相無刷直流電機。

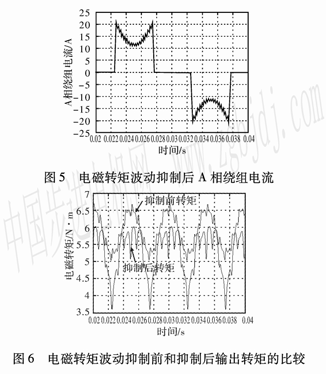

圖4、圖5分別為電磁轉矩波動抑制前和抑制后A相繞組的電流。為便于比較，電磁轉矩波動抑制前后繞組電流的有效值基本保持不變。圖6為電磁轉矩波動抑制前和抑制后輸出轉矩的比較。
由仿真結果表明，電磁轉矩波動抑制前和抑制后輸出平均轉矩約為5．5 N·m，而其電磁轉矩波動分別為56％、18％，轉矩波動減少38％，抑制效果明顯。
當然，電磁轉矩波動抑制后還存在一定的轉矩波動，原因主要是由于齒槽效應和電流換向等引起的。
4結論
本文通過分析無刷直流電機電磁因素引起的轉矩波動，提出對電流的平頂部分進行適當調制，可有效抑制轉矩波動。仿真結果表明轉矩波動減少38％，這為無刷直流電機應用于高精度、高性能的伺服系統提供了一種切實可行的方法。
|
