摘要：介紹了基于TMs320F2812數字信號處理器、采用新型PID參數自整定分段控制的方法實現高精度無刷直流電機伺服控制系統。詳細介紹了系統的硬件結構和位置環、速度環和電流環三閉環控制方法。實驗結果表明，系統精度高、響應速度快。
關鍵詞：無刷直流電機；伺服控制；數字控制；實驗0 引 言無刷直流電機具有調速性能好、控制方法靈活多變、效率高、壽命長、起動轉矩大、過載能力強等優點。無刷直流電機采用專用芯片。本系統選用TMs320F2812處理器構建控制平臺，充分利用DsP的片內資源，以簡潔可靠的硬件結構實現了電機的位置、速度和電流三閉環全數字化控制。
1 系統硬件構成和工作原理
1.1控制電路
TMs320F2812數字信號處理器是基于TMs320c2xx內核的定點數字信號處理器。F2812數字信號處理器的運算精度達32位，主頻高達150．MHz，內部集成了128 kB的nash存儲器，4kB的引導．ROM，數學運算表，2 kB的0TP ROM以及兩個事件管理器。其先進的內部和外設結構使得該處理器特別適合電機及其他運動控制應用，能夠真正實現單片控制，為電機的伺服控制提供了良好的控制功能。
由于在F2812芯片上集成了上述靈活、可靠的控制和通信模塊，因此完全可以采用單芯片實現伺服系統的控制和通信功能。圖1給出了本系統的整體結構功能框圖。
1．2邏輯電路
邏輯電路選用MAx7000A系列的EPM7128AE器件對電機的轉子位置等信號進行邏輯處理。該器件基于高性能的cMOS EEPROM工藝，最小傳輸延遲時間為4．5 ns。由于其良好性能，能完全滿足系統的性能要求。器件EPM7128AE實現了電機的三相全橋逆變電路觸發信號、過流保護、正反轉、三相全橋開通與關斷功能，將這些信號進行與或邏輯后輸出六路PwM信號控制電機。
1．3驅動電路電機的驅動電路

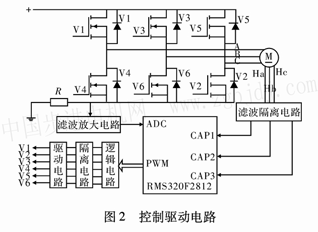

由驅動芯片。[R2130和三相全橋逆變電路構成，如圖2所示。驅動芯片IR2130內置了2．5μs的死區時間，防止同一橋臂的上下兩個MOSFET同時導通。當系統出現欠壓、過流時，IR2130起動內置的保護電路鎖住后面的PWM輸出，保護系統電路。
驅動電路采用上橋臂功率管PWM斬波控制的單斬方式。[R2130的輸入信號由EPM7128AE得到的PWM信號，經過隔離驅動后，把PWM信號送入[R2130的輸入口，信號經過IR2130后的輸出給MOSFET去驅動無刷直流電動機。通過對定子繞組輸入電壓進行PwM斬波，從而改變定子繞組的平均電壓，實現了調壓調速。
2伺服控制策略

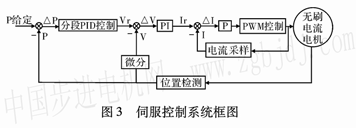

本系統采用全數字三閉環控制。電流環設計成I型系統，控制算法采用P控制；速度環設計成Ⅱ型系統，控制算法采用PI控制；位置環采用分段控制，根據不同時刻的位置誤差及其變化率采取不同的控制策略，能夠較好地對非線性對象進行控制。伺服系統的控制如圖3所示。
2．1電流檢測
為了檢測到準確的電流反饋值，用一個O．01 Ω無感精密電阻(見圖2中的電阻R)作為一個電流傳感器，將其安放在母線回路上。采樣電阻將電流信號轉換為電壓信號，電壓信號送到電流監控芯片INAl94進行放大，然后經過由0PA2344構成二階有源濾波電路濾波，再經AD—uMl401隔離送到DSP的A／D轉換器。本文中開關管采用單極性PWM控制，因此只能在PWM的高電平區間，即上下橋臂開通期間才能采樣到電流值。采用定時器周期中斷，每中斷1次進行1次電流環調節。
2．2速度檢測速度
檢測不但用于產生速度反饋量，而且還用于換向控制。每一個霍爾傳感器都會產生180°
脈寬的輸出信號，3個霍爾傳感器的輸出信號互差120°相位差。它們在每個機械轉動中對應6個換向時刻。速度檢測把霍爾傳感器得到的霍爾信號Ha、Hb、Hc經過邏輯運算后，得到12個上升沿和下降沿的信號。通過將DSP設置為雙沿觸發捕獲中斷功能，電動機每轉動60°就有一次捕獲。只要檢測兩次換向的時間間隔就能夠計算出電動機的速度，同時把定時器采用128分頻。由于電動機為兩對極，因此電動機的角速度為ω=60°／t·12。采用連續捕獲12次位置信號，然后取平均值的辦法算出無刷直流電動機的速度值。cPu定時器每中斷4次進行1次轉換調節。
3位置環控制
位置環作為三閉環數字調節器的最外環，直接決定了伺服系統的各種動態和靜態性能。cPu定時器每中斷8次，進行1次位置環調節。
位置給定具有很大的不確定性，加之被控對象的非線性以及系統參數的時變性等，一般傳統的P1D控制算法很難滿足要求，理論和實踐均證明采用分段控制根據不同時刻的位置誤差及其變化率采取不同的控制策略，很夠較好地對非線性對象進行控制。圖4是系統位置環的調節規律，在位置誤差較大的OA段電機全速運行，以加快響應的上升時間，A點是bang—bang控制點，之后采用PID控制。AB段采用積分分離的PI控制，接下來按照位置誤差ep及其變化率ep的正負關系將控制過程分為Bc—cD—DE—EF四段進行控制。各段采取不同的PID參數，與固定參數的PID控制算法相
可見，不完全微分的uD(K)多了一項α·un(k一1)，原微分系數由KD降到KD(1一α)。
4試驗結果及其分析
采用PID參數自整定分段控制的方法得到的位置環的調試結果如圖6和圖7所示。其中圖6為方波跟蹤響應，著重體現的是系統的跟蹤效果；圖7為階躍響應，著重體現為靜態精度。
從上面的位置響應曲線圖可以看出，系統的跟蹤效果較好，穩態精度較高，已達到控制要求O．2°；動態過程中半波振蕩1次也基本滿足要求，滿足了系統性能指標，達到了系統的控制要求。
5結論
采用了先進的TMS320F2812數字信號處理器，使得穩定時間能夠很短。由于F2812的集成度高，單片就能完成整個控制功能，使得硬件系統的體積大大縮小。針對無刷直流電機伺服控制系統要求的精度高、響應速度快，采用了PID參數自整定的方法，根據偏差和偏差變化率，對不同的階段采用不同的控制方法，充分發揮各種控制方法的優點。實驗結果表明，系統響應快、性能穩定，能較好地滿足伺服系統控制性能的要求。
參考文獻
[1]張琛直流無刷電機原理及應用[M]．北京：機械工業出版社，2004[2] 蘇奎峰，呂強，耿慶鋒，等．TrMS320F2812原理與開發[M]．北京：電子工業出版社，2005[3] Kall J．AstomBiBwittenmark．計算機控制系統[M]．北京：電子工業出版社．2001[4] 李凌志，張文志，孟瑞鋒．基于DsP的無刷直流電機伺服控制系統[J]機電工程，2007，(5)：66_69．[5]毛懌弘，鄒俊忠，姚曉東，等無刷直流電機元位置換向控制[J]．微電機，2004，(3)：4345．[6]敖銀輝．基于DsP的無刷直流電機模糊控制系統研究[J]，中小型電機，2004，(2)：3003[7]周雪琴，安錦文計算機控制系統[M]．西安：西北工業大學出版社．1998作者簡介：王澍(1982一)，男，碩士研究生，研究方向為電力電子與電力傳動。
林輝(1957一)，男，教授，博士生導師，研究方向為電力電子與申．力傳動。
|
