(連載之七)多極分?jǐn)?shù)槽集中繞組無刷電機霍爾傳感器位置確定方法分析
摘要：分析了分?jǐn)?shù)槽集中繞組無刷電機在常用的三相全波工作方式下霍爾傳感器位置確定的方法。分析表明，分?jǐn)?shù)槽集中繞組每個單元電機內都可以找到6個霍爾傳感器的特異點位置，它們對正定子鐵心的槽中線或齒中線。其分布規律與單元電機的槽數或極數是奇數還是偶數、繞組是雙層還是單層相關。
關鍵詞：無刷直流電動機；分?jǐn)?shù)槽；集中繞組；霍爾傳感器；位置
0 引言
除非是采用無傳感器控制方式，大多數無刷電機需要在其內部放置轉子位置傳感器，為控制器提供電子換相所需的換相點信號。位置傳感器的擺放對于整數槽電機較為直觀，而對于分?jǐn)?shù)槽無刷電機，特別是在極數較多情況下，位置傳感器的正確擺放有一定的難度。本文介紹無刷電機常用的三相全波六狀態工作方式下，分?jǐn)?shù)槽集中繞組電機霍爾傳感器位置確定的方法，并以具體例子說明。實際上，位置傳感器位置的正確確定與下列諸因素都有關聯：傳感器自身特性、極性規定、主電機定轉子結構、定子繞組結構(如相帶、線圈繞向、短距多少、雙層或單層等)、主電機轉子與傳感器轉子相對位置關系，以及控制器邏輯設計等，所以必須先行約定。
1鎖存型霍爾集成電路
輸出特性與極性的約定現在，在無刷電機采用作為位置傳感器的霍爾電路大多數是開關型霍爾集成電路，特別是鎖存型(1atched)霍爾集成電路。鎖存型霍爾集成電路典型的輸出特性見圖l。大多數生產廠家對霍爾集成電路的極性是這樣規定的：當永磁體的s極面向電路標志面時，磁感應強度B定義為正。其輸出特性是，當B為正，并大于動作值B0p時，霍爾集成電路輸出Uout為低電平，即邏輯O；當B為負，并小于返回值Brp，霍爾集成電路輸出為高電平，即邏輯1。這種霍爾集成電路在N—s—N—s交替變化磁場下，輸出波形占空比接近50％，符合無刷電機對位置傳感器的要求。因此，采用鎖存型霍爾集成電路比一般的開關型霍爾集成電路作為無刷電機位置傳感器更為合理。
由于輸出特性圖的動作值Bop和返回值Bfp和 實際使用的磁感應強度B相比都很小，下面分析霍爾傳感器位置確定時，可以將鎖存型霍爾集成電路的輸出特性理解為：當霍爾集成電路標志面面向永磁體的s極時，其輸出為邏輯0，當霍爾集成電路標志面面向永磁體的N極時，其輸出為邏輯l。
通常，將霍爾集成電路芯片放在定子氣隙處(例如，定子鐵心槽口，或齒頂開槽，或線圈端部靠近鐵心處)，以便利用主電機轉子磁極磁場作為霍爾位置傳感器的轉子磁極磁場。下面的分析是以此種情況進行，并且約定：霍爾電路標志面向外，朝向磁極。而且應當選用這樣的霍爾集成電路：芯片封裝時內部霍爾元件是準確放置在中央位置的。
2霍爾電路位置和三相磁勢軸線對應關系
目前，大多數無刷電機按三相全波六狀態方式工作，需要放置3個霍爾位置傳感器。先來討論******的q=1整數槽電機在三相全波六狀態方式工作情況下，霍爾位置傳感器正確位置的確定。

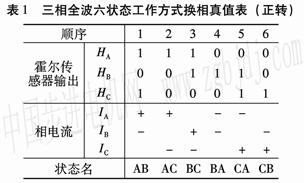

在表l給出三相全波六狀態工作方式換相真值表。大多數控制器是按照這個真值表設計它的控制邏輯的。在一個工作周期內，有6個狀態：AB、Ac、Bc、BA、cA、cB。3個霍爾傳感器的任務是得到6個換相點。所以，常見的安排是：每個霍爾電路輸出占空比是l：1，即邏輯1和邏輯0各占180°(電角度，下同)。并且，在一對磁極下3個霍爾電路應均布，即相互相差為120。。按真值表，3個霍爾電路輸出是以它們的上跳沿和下跳沿時刻來決定6個換相點。例如，霍爾電路輸出以的上跳沿決定A相開始正向?qū)�，和c相正向?qū)ǖ慕Y(jié)束。HA的下跳沿決定由c相反向?qū)ㄇ袚Q為A相反向?qū)ā?/FONT>

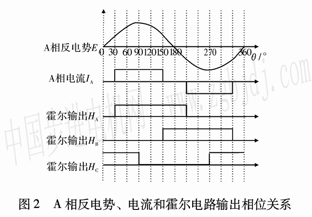

這樣，只需要正確決定其中一個霍爾電路，例如H。的位置就行，其余兩個位置隨之得到。圖2給出A相反電勢、電流和霍爾電路輸出相位關系。圖中，將A相反電勢過零點定義為0°。為了獲得盡可能大的電動機輸出，同一相的反電勢和電流應當同相，所以，正確換相點應當在30°處。
此處，A相開始正向?qū)ā?/FONT>

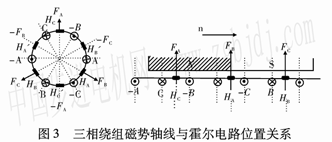

******的整數槽電機q=1，一對極下有6個槽，如圖3所示是一個外轉子電機示意圖。圖中左邊是內定子。圖中表示了6個槽三相電流的正方向和它們產生的磁勢FA、FB、FC軸線位置。右邊是它的展開圖，轉子磁極向右移動，如n箭頭所示。
磁極向右移動到該圖所表示的時刻，磁極N的軸線已經偏移A相線圈軸線30°，A相線圈從****磁鏈開始下降，反電勢開始上升。此時就是對應圖2的A相反電勢過零點后30。的時刻。此時，磁極N的前沿已離開A相線圈邊30。。此處就是放置霍爾電路HA的正確位置。此時霍爾電路正是從朝向磁極s轉為朝向磁極N、霍爾電路輸出從O上跳為1的時刻。
對于任何繞組結構的三相電機，三相繞組都有3個對稱的合成磁勢FA、FB、FC相量，所以關心的是3個霍爾電路位置與三相磁勢軸線關系。由圖3上述分析可見，3個霍爾電路位置HA、HB、HC正好和三相磁勢軸線重合。還發現，位置HA、HB、HC的鏡像對稱位置HA′、HB′、HC′也是霍爾傳感器正確位置，見圖3的左圖。將它們分別稱為第1組霍爾電路位置和第2組霍爾電路位置，這兩 組輸出之間在邏輯上呈現邏輯非的關系。如果不希望呈邏輯非的關系的話，可將第2組3個霍爾電路標志面面向鐵心，背向磁極。這時，位置HA′、HB′、HC′和位置HA、HB、HC。輸出等效。
綜上所述，對于三相無刷電機，不論其繞組結構任何，在一對極下，有兩組共6個霍爾電路位置可供選擇，它們是對稱均布的，這些霍爾電路位置和三相磁勢軸線重合�；魻栯娐肺恢煤腿啻艅葺S線對應關系如表2所示。這個結論作為以下分析討論的基礎。
3分?jǐn)?shù)槽集中繞組
單元電機槽數Z0為偶數的分析為方便對分?jǐn)?shù)槽集中繞組的分析，筆者在文獻[1]引入了單元電機和虛擬電機概念。如果分?jǐn)?shù)槽繞組的定子槽數z和轉子極對數p有****公約數t，即z=zot和p=pot，稱由zo和po組成的電機為單元電機，原電機由t個單元電機組成。例如，對于z/P=36／15電機，****公約數t=3，磊／p0=12／5，為它的單元電機。文獻[1]引入虛擬電機概念，即將多極分?jǐn)?shù)槽單元電機電勢相量星形圖看成是一對極的虛擬電機的相量圖。虛擬電機定子槽數為Z0但極對數為1，全部電勢相量在一個相平面上。
按照這個思路，將討論的對象z/P=36／15先轉為對它的單元電機Z0/p0=12／5的分析，****公約數t=3，再轉為單元電機的極對數為l的z0=12虛擬電機，這樣就可以方便地利用上節一對極電機的分析方法來確定霍爾傳感器位置。

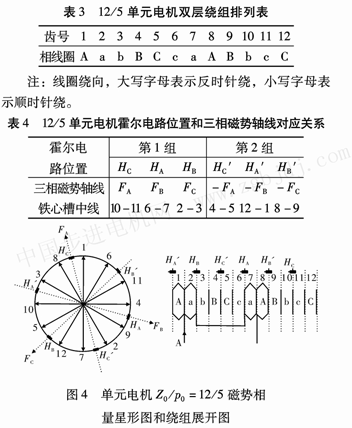

圖4是單元電機Z0/p0=12／5磁勢相量星形圖。將它看成是一對極的虛擬電機的相量圖。圖中的號是齒號，即線圈號。雙層繞組排列表示為A，a，b，B，c，c，a，A，B，b，c，c。線圈繞向約定：大寫字母表示反時針繞，磁勢為正向；小寫字母表示順時針繞，磁勢為負向。繞組排列見表3。這樣，A相繞組是由1、一2、一7、8四個線圈組成。這4個磁勢相量的合成磁勢相量是F。。同樣，B相和c相繞組各自四個磁勢相量的合成磁勢相量是FB和FC。參照表2，由磁勢FA、FB和FC軸線，得到6個霍爾傳感器位置。注意到，在這個例子，6個霍爾傳感器位置都對正鐵心槽中線，見表4。表中，例如6—7表示HA霍爾電路位置對正鐵心6和7齒之間的槽中線。如表所示，6個霍爾傳感器分為兩組，第2組3個霍爾傳感器輸出和第l組3個霍爾傳感器輸出相位是相反的。圖4右邊的是繞組展開圖，這里只畫出A相繞組。在6個霍爾傳感器位置中可按方便集中出線選擇其中3個，例如選擇HA′、HB′、HC′應當指出，每對極下都有6個霍爾傳感器位置可供選擇。這里給出的5對極下的6個霍爾傳感器位置只是其中的特異點，即它們處在槽中線，以方便工程上實施。
一般而言，單元電機槽數z0為偶數時，對于雙層繞組連接方式，虛擬電機中60°相帶內有z0／6個齒，即有z0／6個線圈磁勢相量。如文獻[1]
指出，單元電機槽數z0為偶數時，z0必為6的倍數，所以z0／6必為整數。詳細分析表明，如果z0／6為偶數，每相合成磁勢相量必然對正鐵心槽中線，所以，6個霍爾傳感器位置對正鐵心槽中線；如果z0／6為奇數，每相合成相磁勢相量必然對正鐵心齒中線，6個霍爾傳感器位置都對正鐵心齒中線。6個霍爾傳感器分為兩組，第2組3個霍爾傳感器輸出和第l組3個霍爾傳感器輸出相位是相反的。
單元電機槽數z0為偶數時，還可以連接為單層繞組，此時，它只有一半的齒上有線圈，相當于槽數為z0′=z0／2。它的磁勢相量圖只有z0′個 磁勢相量。這樣，采用單層繞組連接方式的槽數z。為偶數單元電機可以看成是槽數為z0′的單元電機來分析。當z0′為偶數時，可參照上述結果分析；而當z0′為奇數時，可參照下節進行分析。
4分?jǐn)?shù)槽集中繞組

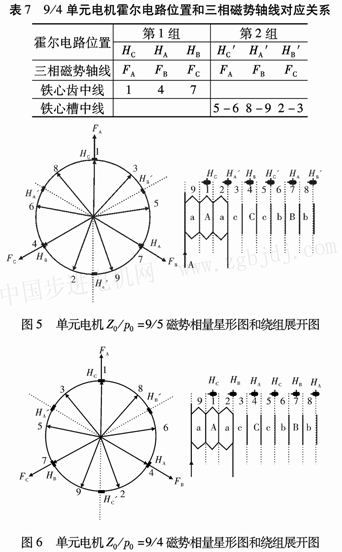

單元電機槽數z0為奇數的分析圖5是單元電機z0′／p0=9／5磁勢相量星形圖。

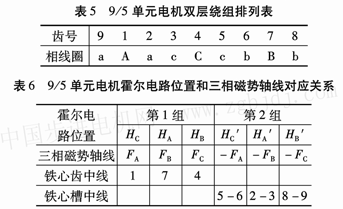

將它看成是一對極的虛擬電機的相量圖。圖中的號是齒號，即線圈號。雙層繞組排列表示為a、A、a、c、c、c、b、B、b，繞組排列見表5。A相繞組是由一9、1、一2三個線圈組成。這三個磁勢相量的合成磁勢相量是FA。同樣，B相和c相繞組各自三個磁勢相量的合成磁勢相量是FB和FC由磁勢FA、FB和FC軸線得到6個霍爾傳感器位置。
注意到，第1組3個霍爾傳感器位置都對正鐵心齒中線，第2組3個霍爾傳感器位置都對正鐵心槽中線，見表6。圖5右邊的是繞組展開圖，這里只畫出A相繞組。在6個霍爾傳感器位置中可按方便集中出線選擇其中3個，例如選擇HC、HA′ HB.
圖6是單元電機Z0/p0=9／4磁勢相量星形圖。
它的雙層繞組排列、磁勢相量星形圖和9／5類似。
由磁勢軸線，得到6個霍爾傳感器位置。注意到，第1組3個霍爾傳感器位置都對正鐵心齒中線，第2組3個霍爾傳感器位置都對正鐵心槽中線。但是，和9／5不同，第2組3個霍爾傳感器仍然是在磁勢FAFB和FC軸線上，和第1組同相，見表7。圖5右邊的是繞組展開圖，這里只畫出A相繞組。而與負向磁勢一FA、一FB和一FC軸線重合的HC′HA′、HB′位置不在鐵心槽中線上。例如，如圖6中所示，HC′位置在4號齒中線后60°(電角度)，即機械角60°／4=15°處。而半個齒距的角度是20。，故此，出于工程實施考慮，這些位置不被選擇使用。
z0／p0=9／5和z0／p0=9／4兩個例子顯示，當單元電機槽數z0為奇數時，P0為奇數和偶數情況稍有區別。對比圖5和圖6的展開圖，6個霍爾傳感器位置實際是同樣均布的，第l組3個霍爾傳感器位置都對正鐵心齒中線，第2組3個霍爾傳感器位置都對正鐵心槽中線。但是，第2組3個霍爾傳感器輸出和第1組3個霍爾傳感器輸出相位關系有所不同：如果p0為奇數，第2組3個霍爾傳感器輸出和第1組3個霍爾傳感器輸出相位是相反的；如果P0為偶數，第2組3個霍爾傳感器輸出和第1組3個霍爾傳感器輸出是同相的。
5 一種電動摩托車用51／23分?jǐn)?shù)槽集中繞組例
介紹一種電動摩托車用外轉子無刷電動機。它采用z／p= z0／p0=51／23，t=1的分?jǐn)?shù)槽集中繞組，屬于單元電機槽數z0為奇數，p0為奇數的例子。
圖7是單元電機z0／p0=51／23磁勢相量星形圖。圖中的號是齒號，即線圈號。雙層繞組排列，A相繞組是由一1，2，一3，11，一12，13，一2l，22，一23，24，31，一32，33．一34，42， —43，44共17個線圈組成，這17個磁勢相量的合成磁勢相量是FA。同樣，B相和c相繞組各自17個磁勢相量的合成磁勢相量是FB和FC由磁勢FA、FB和FC軸線得到6個霍爾傳感器位置。注意到，第l組3個霍爾傳感器位置都對正鐵心齒中線：2，36，19，第2組3個霍爾傳感器位置都對正鐵心槽中線：27—28，10—11，44—45。圖7右邊的是繞組展開圖，限于圖面尺寸，這里只畫出A相繞組的一部分。由于電機定子外徑較大，這6個霍爾傳感器位置均布分散，不便于出線。為方便集中出線，在實際工程實施中，霍爾傳感器位置的選擇作了靈活處理，如圖7右邊所示。其中HC是第1組的2號齒中線，HA、HB則分別選擇在51—1、3—4槽中線位置。即在圖7左邊有。的位置。它們的相位分別與36，19號齒中線接近，計算的理論偏差僅為3．5。(電角度)。
讀者從上述這些例子可以看出，無刷電動機霍爾傳感器位置選擇不是****的，采取變更線圈繞向，霍爾元件標志面向里或向外，不同的組合，允許一定相位偏差等方法，可得到多個方案，按需要進行優化、比較和選擇。
6結語
利用單元電機和虛擬電機概念進行分析，無刷電機在常用的三相全波六狀態工作方式下，多極分?jǐn)?shù)槽集中繞組無刷電機霍爾傳感器位置確定的方法和分析結果歸納如下：
1)不論三相無刷電機其繞組結構如何，在每一對極下，有兩組共6個霍爾電路位置可供選擇，它們是對稱均布的。這些霍爾電路位置和三相繞組的磁勢軸線重合。所以，霍爾傳感器位置確定方法的關鍵是在一定約定條件下，通過磁勢相量圖，獲得三相磁勢軸線位置。
2)分?jǐn)?shù)槽集中繞組每個單元電機內都可以找到兩組共6個霍爾位置傳感器的特異點位置，它們對正定子鐵心的槽中線或齒中線。
3)當單元電機槽數為偶數時，對于雙層繞組連接方式，如果Z0／6為偶數，兩組共6個霍爾傳感器位置都對正鐵心槽中線；如果Z0／6為奇數，兩組共6個霍爾傳感器位置都對正鐵心齒中線。6個霍爾傳感器分為兩組，第2組3個霍爾傳感器輸出和第l組3個霍爾傳感器輸出相位是相反的。
4)當單元電機槽數為奇數時，第l組3個霍爾傳感器位置都對正鐵心齒中線，第2組3個霍爾傳感器位置都對正鐵心槽中線。如果P0為奇數，第2組3個霍爾傳感器輸出和第1組3個霍爾傳感器輸出相位是相反的；如果p0為偶數，第2組3個霍爾傳感器輸出和第1組3個霍爾傳感器輸出是同相的。
5)上述確定霍爾傳感器位置的分析方法也適用于整數槽電機和其它換相控制邏輯情況。
參考文獻[1] 譚建成三相無刷直流電動機分?jǐn)?shù)槽集中繞組槽極數組合規律的研究[J]．微電機，2007，(12)．[2] 葉金虎無刷直流電動機的分?jǐn)?shù)槽電樞繞組和霍爾元件的空間配置[J]．微特電機，2001，(4)．[3] 王萍等無刷直流電機中霍爾元件的空間配置[J] 微電機，2093，(6)[4] 譚建成電機控制專用集成電路[M] 北京：機械工業出版社，1997．作者簡介：譚建成(1941一)，男，研究員級****工程師，長期從事無刷電機及控制技術研究。
|
