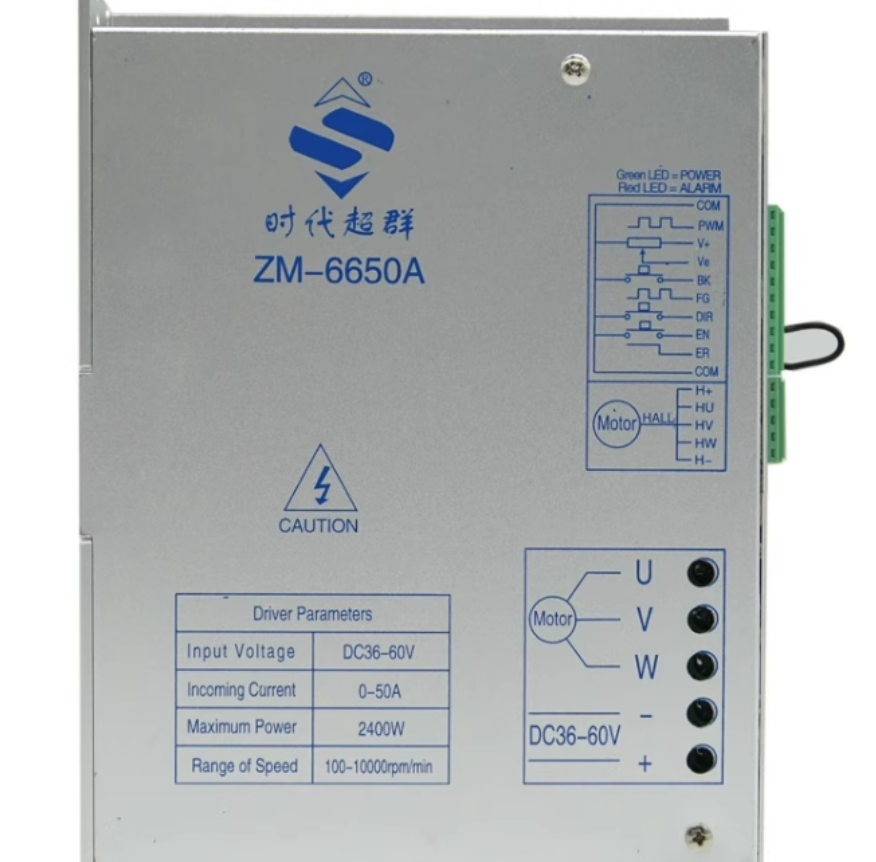

無刷驅動器zm-6650APWM占空比調速怎么接線  驅動：ZM-6650A 使用配套電機：一般我們配2KW以內電機使用 問題：使用PWM脈寬調速怎么接線？ 我們看下驅動器的IO端口，第一個和第二個端口，COM端和PWM端口
將 PWM 信號正端接 PWM 端口，負端接 COM，通過設定頻率 100Hz~1KHz 幅值+5V 的 PWM 信號，改變 PWM 占空比 0~****，實現調速。(PWM 與 ve 優先級轉速高的優先。） 還有一個問題我們注意下:我們可以看到驅動器上面有一個黑色的短接線，這個需要注意的是不可以拆掉，默認就是短接的，我們看短接的端子是什么作用： EN和COM，使能接口短接負極，這款驅動器需要外部使能，如果不接，電機紅色指示燈常亮，出線報警狀態。 時代超群
