摘要：提出了一種采用脈沖注入來檢測無刷直流電機在靜止?fàn)顟B(tài)時轉子位置的方法�；诖朔椒ㄒ来蜗蚨ㄗ永@組注入一系列脈沖，通過脈沖電流的變化對轉子位置進行估算。實驗結果表明，它不但具有較高的位置檢測準確性，同時對電機參數的依賴性低，又可以應用到其它電機，如永磁同步電動機等。
關鍵詞：無刷直流電動機；轉子位置檢測；脈沖注入；實驗
0 引 言
無刷直流電機(BLDcM)具有調速特性好、無換向火花、無無線電干擾、效率高、壽命長、運行可靠、維護簡便等優點，其應用越來越廣泛。
檢測轉子位置是無刷直流電機研究的重要課題。
轉子位置的不確定，將直接導致電機起動失敗或短暫反轉。目前，無刷直流電機的起動方法有硬件起動和軟件起動。硬件起動方式的****缺點就是附加的起動電路加大了電機的尺寸，而且對電機的可靠性也有所降低。軟件起動方式中的預定位起動需要先把轉子驅動到某一特定位置，停止擺動后再對轉子驅動-一-，由于轉子的慣性，會使驅動時間變長。本文提出一種在轉子靜止時檢測電機轉子位置的方法。永磁電機中轉子位置的不同，電機的磁場分布不同，對定子中各相電流的影響也不同，作者利用定子電流的變化，通過向定子中發送一系列電流脈沖，根據測量得到的電流峰值來判斷轉子位置。本文簡要介紹了其工作原理，對在靜止?fàn)顟B(tài)下檢測轉子位置進行了實驗，驗證了方法的可靠性和可行性。該方法不僅適用于無刷直流電機，對永磁同步電機以及其它永磁電機也有效，并且對電機的參數沒有特殊要求。
1基本原理
永磁電機的示意圖如圖l所示。
以A相為例，其內部磁場((φA)由永磁體PM的磁場(φam)和定子電流磁場(φAi)疊加的而成，即：
φA=φAm+φAI (1)如果相電流再高一些，磁路將飽和，并且繞組的自感應系數變小。如果改變電流的方向，則總磁通就變?yōu)椋?BR> φA=φAm-φAI 。 (2)這樣，磁通將退出飽和，繞組的自感應系數將變高。正電壓脈沖作用，數字控制器通過電流 傳感器不斷對電流進行A／D變換，當檢測脈沖結束時，得到一個峰值電流，然后再發出一個負電壓脈沖，檢測得到負的相電流峰值。比較兩個被放大后的電流值，可以得到一個電流差：

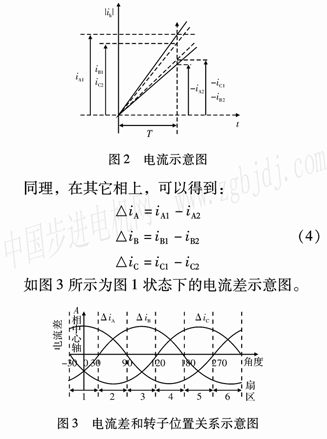

△iA=iA1一iA2 (3)圖1狀態下各相的測試電流示意圖如圖2所示。
由于B、C兩相的位置相對于磁鐵中心軸對稱，所以它們的電流差應該大小相等。由于A相此時所產生的磁場與磁鐵剛好一致，正反電流所受到磁場的影響也是****的，產生的電流差理論上也是****的。
綜合分析所有三相的電流差，可以檢測到轉子的位置。設電流差值隨轉子位置連續變化(設為正弦變化，如圖3所示)，根據它們的組合可以測定轉子的****位置。
2系統硬件
電路構成本系統基于DSP320LF407A設計。如前所述，可按表1的順序給出電流脈沖。
如圖4所示，首先由PWM單元給VTl、Vt2VT6高電平，這樣檢測可得到的是某一相的正相電流，然后加反向電流使電流強制為O，再給V13、VT4、VT5高電平，得到這一相負電流，由式(4)得到電流差。同理，可以得到其它相的電流差。
本實驗用到DST的兩個模塊。首先由事件管理模塊A(EVA)發出PWM信號，從電機出來的電流信號經過模數轉換(ADC：)，采到電流差值后，與已有值比較判斷轉子位置。
3實驗
本實驗采用的是雅合全公司生產的70ZW]N24—30型號電機。它是一有內部傳感器的無刷直流電機，因此電機轉子的精確位置可以由傳感器獲得，進而可以和本實驗所得值進行比較。其參數如表2。
傳感器在電機各相上電流采樣時的增益和偏移誤差也是不同的。為了避免它帶來的問題，在直流總線上安裝一個分流電阻(見圖4)。這樣就具有相同的增益誤差，并且沒有偏移誤差，得到的電流差更精確。這種設計的優點是：6個晶閘管中的某個直流電路電流精確地等于相電流中的一個或它的相反值。根據表l，可以得到：
因此，在電路測量中可能出現的調整偏差不會對計算電流差的精度有影響。增益誤差對各相的電流差 都是一樣的，所以不會對轉子的判斷造成影響。
為了能使AD轉換和PwM波形的正確同步，提高電流采樣的可靠性，PwM波形需要1μs的延時。
4實驗結果
圖5顯示出了由上述方法得到的電流差。圖6為估計的轉子位置誤差曲線。實驗非常理想。結果表明，能夠得到足夠檢測到的電流差，有效地證明了所提出的方法的有效性�？梢员ＷC電機一直在安全狀態下起動。
5結論
提出了一種利用脈沖注入來檢測在靜止?fàn)顟B(tài)下永磁電機轉子位置的方法。此方法利用磁鐵的位置不同而引起定子電流變化來估測轉子的位置，能有效避免瞬時反轉或者起動失敗，它不僅適用于無刷直流電機，還適用于永磁同步電機，并且不需要知道電機參數。實驗結果表明估算誤差在[一8+9]的電角度的范圍內，因此可以使電機在安全狀態下起動。由圖6可以看出估算誤差也是有一定規律的，要進一步減小誤差，可以對程序的算法做進一步改進。
|
