摘要：針對直流變頻空調壓縮機的控制需求，設計了以dsPIc30F4011為核心的室外壓縮機因無刷直流電動機控制器，給出了硬件設計框圖，重點介紹了反電勢積分法和升頻升壓法在壓縮機電機控制中的應用。實驗結果表明，控制器設計合理，能夠滿足實用要求。
關鍵詞：dsPIc30F4011；反電勢積分；升頻升壓；壓縮機；無刷直流電動機
0 引 言
在空調制冷行業，基于無刷直流電機(BLD-cM)技術的直流變頻空調器的節能效果十分突出，工作效率比交流變頻空調器高10％～30％，運行噪聲低5 dB一10flB。因此，直流變頻空調器已成為未來空調器的主要發展趨勢，具有廣闊的市場前景。空調器的核心是壓縮機，而壓縮機的動力是驅動電機，因此壓縮機電機的運行狀態、效率、噪聲等對整個空調器的性能具有決定性影響。
本文以永磁BLDcM為被控對象，以dsPIc30F4011芯片為核心微處理器、采用反電勢積分法的無位置傳感器控制方案和升頻升壓法起動技術，設計了一套用于變頻壓縮機的電控系統。實驗結果表明，壓縮機電機的運行狀態良好，可滿足空調器的使用要求。
1控制器硬件設計
變頻壓縮機用的無位置傳感器無刷直流電機實質上是一臺由永磁同步電機、電子開關電路及轉子位置檢測器組成的控制系統。
而壓縮機采用無刷直流電機結構時，要求采用無位置傳感器方式工作，以滿足使用環境的要求。
無位置傳感器控制技術的核心是間接獲得可靠的轉子位置信號，控制功率器件的開通與關斷，實現無刷直流電機的換相控制。近年來，國內外出現了很多轉子位置檢測方法。其中反電勢積分法降低了檢測電路對開關噪聲的敏感性，能夠方便地實現電流超前換相控制，使逆變器換相時間能夠跟隨轉速變化，進行自動調整。本文采用反電勢積分法實現壓縮機電機的無位置傳感器控制。
專用嵌入式DsP控制器運用于壓縮機的控制時，能夠?qū)崿F(xiàn)電控系統體積緊湊、成本低、實時性能好、工程化應用效果好等諸多優點。本文控制系統以dsPIc30F401 1為核心微處理器。該處理器是16位電機控制專用定點數字信號控制芯片，具有抗電磁干擾能力強、外設多和存儲器容量大等優點。dspPIc30F401l具有以下特點：集成了高速DSP運算單元，****工作速度可達30 MIPS；48 k的ROM／FLASH，2 k字節的RAM和l k字節的EEPROM；集成多個16位定時器，并可組合成32位定時器工作；集成了SPI接口、12C總線接口和可尋址通用串行總線收發器；集成了光電編碼器接口和9通道lO位A／D轉換器、電機控制PWM模塊，滿足不同種類電機的控制需求。
圖l是變頻壓縮機控制系統原理框圖。交流電源經過整流濾波后產生300 V直流電源作為系統電源。dsPIC3017401 產生的PwM調制信號經驅動放大電路輸入到逆變器，控制各個功率管的開關狀態，實現對電機繞組的換相控制。dspic30F401l根據反電勢檢測電路對轉子的位置檢測信息，作為壓縮機換相控制依據，實現換相控制。電壓檢測電路實時監測直流母線電壓，當電網電壓過低或過高時，關閉PWM輸出，防止損壞控制器和壓縮機，并防止壓縮機在起動過程中出現堵轉。電流傳感器檢測系統工作電流，不僅起到過流保護作用，還能實現系統的電流閉環控制。串行通訊電路用來實現dsPIc30F401l與Pc機之間的通信，方便系統調試，并可擴展實現與空調室內機控制器的信息傳遞。
2控制器關鍵技術
2．1轉子位置檢測
本文采用反電勢積分法檢測轉子位置信號。
圖2為反電勢積分過零比較電路的原理圖。Uaubuc是直流電機的三相繞組反電勢輸入電壓。
R1與R2、R3與R4、R5與R6分別構成了繞組反電勢信號的分壓電路，C1、c2和c3并聯在分壓電阻的兩端，起到一定的濾波作用。以A相反電勢信號為例，經過分壓后通過由運算放大器和R7、R8、R9以及c4構成的積分器實現相位90°電角度延遲功能。積分器輸出信號再與零電壓進行比較，其輸出信號就代表了轉子的位置換相信息。設置比較器工作在滯回比較方式，利用滯回電壓差來消除過零點附近的干擾信號所可能誘發的錯誤輸出信號。
由于電容在不同輸入頻率下表現出的阻抗不同，因此對于同等幅值、不同頻率的繞組反電勢信號，會產生不同程度的相位偏移。為此，需要求出圖2所示電路的相頻特性，獲得不同轉速下反電勢檢測電路的相位偏移角，作成一張表格存放在微控制器的存儲器中。微控制器依據計算轉速查找表格，實現不同轉速的相位補償。
2．2外同步開環起動
當壓縮機靜止或者轉速較低時，繞組的反電勢信號幅度較低，無法準確可靠地進行檢測，必須采用其它方法。升頻升壓法能在一定速度范圍內使無刷直流電機實現空載、半載以及帶一定負載慣量情況下可靠起動，無反轉現象，能夠滿足大多數場合的應用要求。本文采用升頻升壓起動技術。圖3為升頻升壓法轉速變化示意圖。
起動時，首先給壓縮機提供一個確定的通電狀態并維持一定的時間，定子繞組產生的合成磁勢吸引轉子轉到與之垂直的位置，從而能夠獲得一個準確的轉子位置。這就是轉子的預定位，如 圖3中的曲線l所示。之后，依據旋轉方向的要求，依次改變功率管的觸發導通順序，使逆變器的換相頻率逐漸增加，與此同時逐步提高PwM驅動信號的占空比，使無刷直流電機的定子電壓逐步升高，從而使電機逐漸加速。當壓縮機的轉速升高到某一定值后，繞組反電勢檢測電路能夠獲得比較可靠穩定的輸出，升速過程結束，如圖3中的曲線2所示。當轉速達到某一設定值后，開始檢測外同步信號與反電勢檢測信號之間的相位差，當該相位差6連續多次小于等于某一閾值△時，由軟件完成切換工作。切換過程示意圖如圖4所示。
在切換過程中，需要多次連續檢測相位差ζ均小于閾值，才能切換。如果切換時誤差6過大，會導致切換失敗，電機失步停轉甚至損壞。外同步信號與自動步信號切換的閾值相位差△的大小，取決于電機電壓、負載和電流等因素，需要根據系統進行綜合考慮。
3實驗結果

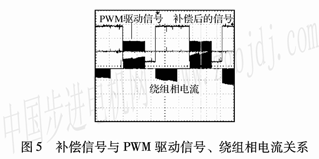

壓縮機電機樣機參數如下：極對數為2，額定轉速8 000 r／min工作電壓300 V，繞組相電阻21．35 n，繞組相電感0．56 mH。JsPLC30F401l采集到反電勢檢測電路的輸出后，根據計算轉速進行相位補償，由補償后的信號控制電機換相。換相信號與PwM驅動信號、繞組工作相電流之間的測試曲線如圖5所示，可見補償后的信號能夠使壓縮機電機在無位置傳感器條件下正常工作。
當壓縮機轉速很低時，無法使用反電勢積分法實現可靠換相，因此必須采用其它方法使之順利起動并加速。本文采用了升頻升壓法實現這一功能。壓縮機起動過程測試曲線如圖6所示。初始起動轉速為120 r／min，經不斷地測試，壓縮機轉速達到300 r／min時已經能夠順利實現狀態切換。
而一般壓縮機的****轉速為800 r／min，拓寬了轉速范圍。圖中外同步開環加速階段電機的工作電流較大，電機發熱現象嚴重，這是因為定子／轉子磁場沒有相互配合造成的。
實驗結果顯示，本文所討論的壓縮機控制器實現簡單，成本低，可控性好，可靠性高，直流變頻壓縮機的轉速控制范圍為300 r／min一10 000 r／min，能夠滿足空調器的工作要求，可以應用于直流變頻空調產品的開發，具有較好的產業化前景。
參考文獻
[1]黃躍進，徐鳴，沈希，等基于直流變頻技術的壓縮機控制器設計[J]．壓縮機技術，2005，(5)：20-23．[2]宋海龍，楊明，范宇，等無刷直流電機的無位置傳感器控制[J]．電機與控制學報，2002，6(3)：208_212．[3]汪輝．嵌入式芯片DsP在直流變頻空調中的應用[J]．集成電路應用，2004，8：3203．[4]吳筱輝，程小化，劉杰．反電勢法檢測轉子位置的無刷直流電機起動方法[J]微電機，2005，38(4)：79-81作者簡介：孫民(1971一)，男，歧山人，博士研究生，從事制冷系統設計及控制技術研究。
李聲晉(1964一)，男，教授，博導，研究方向為伺服系統設計及數字控制技術、運動載體電氣傳動研究。
|
