摘要：利用星形3相6狀態無刷直流電機的數學模型和動態方程，討論了PwM電壓源逆變器驅動的永磁無刷直流電動機在導通運行區域和換向過程的轉矩特性。通過數學解析得出，無刷直流電動機無論運行在導通區還是換向區，電磁轉矩脈動都由直流供電電壓、逆變器的開關頻率及占空比、電機電氣參數和轉速高低共同決定，電磁轉矩脈動與逆變器開關頻率成反比關系。
通過仿真和實驗驗證了PwM開關頻率對轉矩脈動的影響，為減小轉矩脈動和驅動系統的設計提供了理論依據。
關鍵詞：無刷直流電動機；脈寬調制；轉矩脈動；開關頻率
0 引 言
隨著稀土永磁材料和電力電子技術的發展，永磁無刷直流電機高功率密度、高轉矩／電流比、寬調速范圍的優勢越來越突出，已被廣泛應用于航空航天、家用電器及電動車輛等眾多場合。
然而，由于它存在較大轉矩脈動，影響了電機的控制精度和伺服性能，同時也引起電機的振動和噪聲。因此，如何抑制和削弱轉矩脈動，使其能在高精度運動控制系統中應用，具有重要的現實意義�，F(xiàn)在許多研究集中在PwM調制方式對無刷直流電機轉矩脈動的影響及其抑制，提出了許多有價值的結論，然而，對PwM開關頻率對轉矩脈動的影響卻很少有文獻研究。本文主要從PwM開關頻率的角度出發，利用無刷直流電動機的數學模型和動態方程，分析PwM調制在不同開關頻率下對無刷直流電機電磁轉矩脈動的影響。
1轉矩分析以星形3相6狀態工作的永磁無刷直流電機為例，電機運行時，每個狀態都有導通運行區域和換向運行區域，每個工作狀態的周期為60°電角度。在導通運行區域，定子繞組兩相導通，換向運行區域時間很短，三相定子繞組中都有電流。

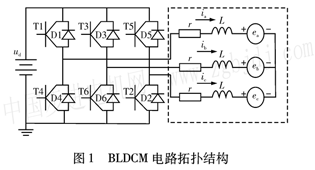

無刷直流電機的電路拓撲結構如圖1所示。假設電機在工作過程中磁路不飽和，不計渦流和磁滯損耗，三相繞組完全對稱，功率開關器件工作在理想狀態，則三相繞組的電壓平衡方程可以表示為： 組反電動勢；LS、r為每相繞組自感、電阻；M為每兩相繞組問互感；L=LS一M為繞組電感；P為微分算子；uN為電機繞組星形點Ⅳ對參考點O之間的電壓。
據電機理論，電動機的電磁轉矩方程為：
式中，Te為電機電磁轉矩；ω為電機機械角速度。
2導通運行區轉矩脈動
PWM_IDN、HON_LPWM、PWM—ON、ON—PWM、HPWMJPWM為五種BLDcM常用的PWM調制方式，前4種常稱為單斬方式，后一種稱為雙斬。
HPWM_LON方式指上橋臂各功率器件在導通的120。進行PwM調制，下橋臂各功率器件在導通的120。保持恒通；HON—LPWM方式指下橋臂各功率器件在導通的120。進行PWM調制，上橋臂各功率器件在導通的120。保持恒通；PWM—ON方式指各功率器件在導通的前60。進行PwM調制，后60。保持恒通；0N—PWM方式指各功率器件在導通的前60°恒通，后60°進行PWM調制；HPWM—LPWM方式指上下橋臂功率器件在導通的120°同時進行PwM調制。五種調制方式在PWM調制導通時等效拓撲是相同的，區別僅在PWM調制關斷時相電流的續流回路不同，而分析電路時的方法是相同的，所以，在分析轉矩特性時僅討論雙斬調制。

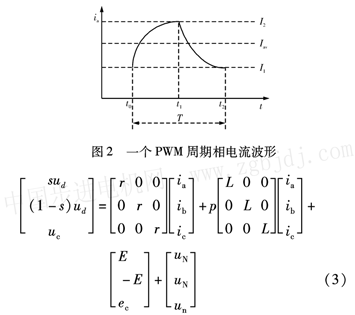

為了便于分析，假設a、b相繞組為工作相(導通相)，電機反電勢為120°平頂梯形波，其幅值為E。a相繞組一個PwM周期的電流波形如圖2所示。在t0—t1區間PwM調制導通，相電流增加，t1一t2區間PWM調制關斷，相電流減小，T為PWM開關周期，I1、I2分別為穩態時電流的兩邊界值，Iav為穩態時的電流平均值。
PWM調制導通時，電路等效結構如圖3a所示。電源從T1管進入a相繞組，b相繞組電流從T6管流出。雙斬調制關斷時，電路結構如圖3b。
則導通運行區域有電壓方程：
式中，s為開關量，s=l表示T1、T6調制導通，s=0表示Tl、T6調制關斷。
解上式可得電機星形點電壓為：
當PwM的調制頻率較高時，載波周期遠小于電機繞組的電氣時間常數L/r，則可以忽略繞組電阻r的影響。將式(4)代入式(3)并忽略電阻，可得相繞組的電流變化率為：
K1是為了表示方便而定義的變量。根據狀態空間平均法和開關函數，則可以進一步得到相電流變化率為：
1式中，D為PwM占空比。
則一個PwM周期相電流的方程為：
所以，在一個PWM期間，相電流的平均值為：
式中，f為PWM調制頻率。
可得一個PWM調制周期電機的平均電磁轉矩為：
而PWM周期的初值轉矩為：
|
