     0  引  言無刷直流電動機調速需使用較多的開關器件。
    本設計中開關電路采用Mosfet作為功率開關器件，選用的器件為IRF540Ns。在M0s{_et的應用中，驅動、保護和吸收這三個問題必須全面考慮。本文討論了開關電路中Mosfett應用的若干問題，詳細介紹了無刷直流電動機驅動及保護電路。
    1 Mosfet驅動與du/dt保護
    1．1 Mosfet驅動功率
     MOsFET的柵源極之間都有數皮法左右的極間電容。為快速建立驅動電壓，要求驅動電路具有較小的輸出電阻。Mosfet開通的柵源極問的驅動電壓一般為lO V～15 V。雖然柵極電壓為零就可以使Mosfet處于截止?fàn)顟B(tài)，但為了減小關斷時間和關斷損耗，關斷時施加一定幅值的負驅動電壓，一般為一5 V～一15 V。
    為了改善控制脈沖的前后沿陡度和防止振蕩，需要在柵極串人一只低值電阻(數十歐左右)。該電阻阻值應隨驅動器件電流額定值的增大而減小。
    1．2 Mosfet du/dt
     出保護Mosf；et關斷或開通時，由于主回路電流的突變，回路分布電感將產生很高的尖峰電壓加在其兩端，使Mosfet超過安全工作區而損壞。此外，雖然M0sfet的D、s之間承受的du/dt比較高，但由于Mosfet在柵漏之間、柵源之間存在寄生電容cGC和cGE，在大功率全橋變換器中，過大的du/dt會通過cGC和cGE耦合到柵極上，產生干擾，使Mosfet誤導通而造成橋臂直接短路。一般加緩沖電路來解決這個問題。主要有關斷緩沖電路和尖峰電壓吸收緩沖電路。圖l為關斷緩沖電路的基本型式。除此以外，還要注意以下兩點：一是在斷態時，必須加足夠的負柵電壓VGEOFF二是要盡可能降低柵極電路引線電感。    2 IR2130驅動芯片特點
     IR2130可用來驅動工作在母電壓不高于600 V電路中的功率MOS門器件。其可輸出的****正向峰值驅動電流為250 mA，而反向峰值驅動電流為500 mA，具有電流放大和過流保護功能；能自動生成上、下側驅動所必需的死區時間(2—2．5 μs)；具有欠壓鎖定功能，且能指示欠壓和過電流狀態；輸入端有噪聲抑制功能。電路設計還保證了內部的3個通道的高壓側驅動器和低壓側驅動器單獨使用，亦可只用其內部的3個低壓側驅動器，并且輸入信號與1TL及cOMS電平兼容。
    3驅動及保護電路
    3．1功率器件驅動設計。

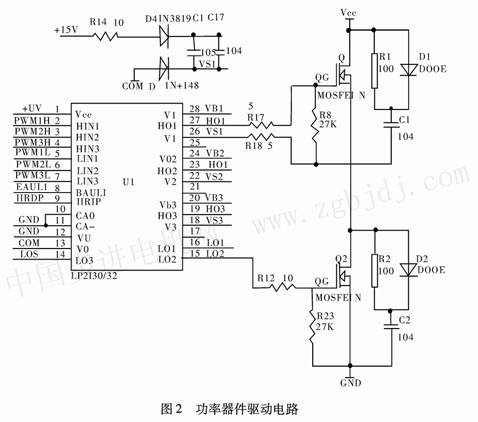

[R2130芯片自身的特點使得驅動電路非常簡單，如圖2所示(圖中只畫了一個橋臂的驅動電路)。VC(：是通過7815穩壓器得到的所需15 V電源。c1是自舉電容，為上橋臂功率管驅動的懸浮電源存儲能量。D4的作用防止上橋臂導通時的直流電壓和母線電壓到IR2130的電源上而使器件損壞，因此D4應有足夠的反向耐壓，當然由于D4與c1串聯，為了滿足主電路功率管開關頻率的要求，D4應選快速恢復二極管。R17和R12是：MOS—FET的柵極電阻，R8，R23是防靜電電阻，以免由于靜電燒毀功率管。IR2130的HINl～HIN3、LINI～LIN3作為功率管的輸入驅動信號與單片機連接，由CPIJ控制產生PWM控制信號的輸入。FAuLT與cPu外部中斷引腳連接，由cPu中斷程序來處理故障。自舉電容的容量取決于被驅動功率MOS門器件的開關頻率。自舉電容所需的最小電容值可由式(1)計算。

    式中，Qg為高端器件柵極電荷；f為工作頻率；Iqbs(max)為高端驅動電路****靜態電流；ICBS(leak)為自舉電容漏電流；Qls為每個周期內電平轉換電路中的電荷要求；VCC為芯片供電電壓；Vf為自舉二極管正向壓降；Vls低端器件壓降或高端負載壓降。

    3．2下管過電流檢測電路

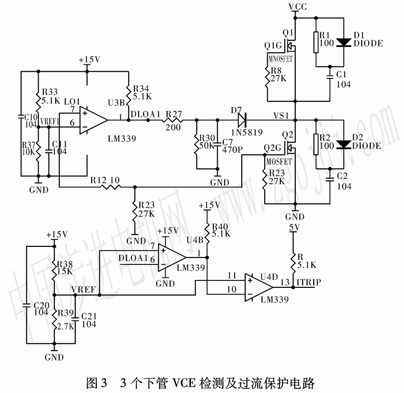

     當下管開通時，對下管的VCE進行檢測，MOS管穩定導通的柵極電壓為10 V(VREFl的理論值)左右，如圖3所示(圖中只畫出了一個下管的檢測電路)。VREFl經2個電阻分壓，與L01比較作為下管開通的標志DLOAl(大于VREF1輸出為高，下管開通)。根據數據手冊可知，所選MOS管****可過電流33 A，導通時的電阻為44毫歐，則MOS管導通時的理論****壓降為33×O．044=1．452V。DLOAl的理論****值為MOS管的****壓降加上D7導通時的壓降再加上R27的壓降總和，計算得到DLOAlmax=2．6 V(VREF的理論.    值)。設計中VREF通過兩個電阻分壓得到。
    當DLOAl高于VREF時，對下管進行過電流保護。

    3．3芯片自身保護功能
    IR2130自身具有強大的保護功能。
    a．過流保護。電流檢測信號ITRIP’接至過流檢測輸入端rrRIIF(9腳)。當外電路發生過流或直通，ITRII端電壓高于O．5 V時，IR2130內部保護電路使其輸出驅動信號全為低電平，從而使被驅動的MOS器件全部截止，保護了功率管。同時，IR2130的FAuLT(引腳8)變?yōu)榈碗娖�，該信�?hào)接CPU故障管腳，進行相應的故障處理。
    b．欠壓保護。若[R2130的工作電源欠電壓(即當VCC下降到8．9 V)，與過流保護相似，內部的欠壓保護電路使其輸出驅動信號全為低電平，同時從FAult端輸出故障信號。
    c．邏輯封鎖。當前一級控制電路的脈沖發生邏輯錯誤時，IR2130接受到功率元件同一橋臂高壓側和低壓側兩功率器件的驅動信號全為高電平時，內部保護電路可保證該兩路柵極驅動信號全為低電平，從而防止了驅動信號有誤而引起的直臂導通現象。
    4測試結果
    在實驗室對設計制成的電路板進行了測試。
    測試條件為：電壓為24 v(Dc)，負載電機為5 kW無刷直流電動機，PWM斬波頻率為20 kHz。
    用示波器測得的IR2130的上下管互補PWM波形如圖4所示。使用示波器測得[R2130的輸出死區時間為2．5μs，如圖5所示。實驗使用示波器測得下管vcE波形如圖6所示。

    圖6中，1為VSl，測得****值為27．6 v，2為DL0lAl，測得****值為1．2 v。使用萬用表測得vREF=2．3 V�？蛰d時，電樞電流為零或者忽略不計，則MOS管的壓降為VREF—DLOAL=2．3—1．2=1．1 V。
    查相應所使用的M()sFET數據手冊，MOSI~圈r導通時的電阻值為44毫歐，則下管MOS可通過的****電流為l_l／n 044=25 A，也即實際應用中當下管的電流大于25 A時，對下管進行過流保護。
    實驗結果表明，基于IR2130的集成化驅動電路，電路結構簡單，波形失真不明顯，控制效果良好，可靠性高。本方案具有很強的實用價值，可以為交流調速系統、直線電機控制、開關磁阻電機控制、usP等的研究提供參考。
    本文用[R2130配合較少的外圍電路實現了電動助力車用無刷電機控制。由于芯片自身的功率器件驅動及各種保護功能，在降低成本的同時，提高了系統的可靠性。
    參考文獻
    [1]  譚建成  電機控制專用集成電路[M]北京：機械工業出版，2002．[2]李愛文，張承慧．現代逆變技術及其應用[M]．北京：科學出版社，2000．[3]  張�。�直流無刷電動機原理及應用[M]北京：機械工業出版社，2004[4]杜坤梅，李鐵才．電機控制技術[M]．哈爾濱：哈爾濱工業大學出版社，’2002．[5]沈耀忠．TMOS功率場效應晶體管原理及應用[M]．北京：
    電子工業出版社，2001．作者簡介：邵瑜(1984一)，女，碩士，研究方向?yàn)殡娮蛹斑\(yùn)動控制。
    李聲晉(1964一)，男，教授，博士生導師，研究方向?yàn)殡娏﹄娮�，電力傳�?dòng)及運動控制。
    蘆剛(1964)，男，教授，碩士生導師，研究方向?yàn)殡娏﹄娮�，及運動控制。
    彭濤(1982一)，男，碩士，研究方向?yàn)殡娮蛹斑\(yùn)動控制。
