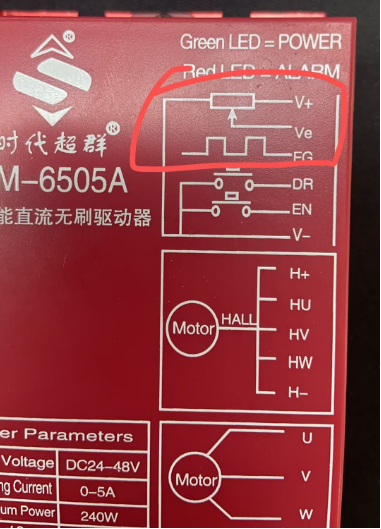

ZM-6505A驅動器用0-5V模擬量控制速度繼電器控制啟停怎么接  ZM-6505A這款是我們的新款驅動器， 具有更高的抗干擾性及快速響應等性能。適合驅動峰值電流在5A以下，電源電壓在DC18V~50V以內，適配低壓有霍爾或者無霍爾傳感器的三相直流無刷電機，且不需要調試，自動匹配。應用于針織設備、醫療設備食品包裝機械、電動工具等一系列的電氣自動化控制領域。 支持電位器，模擬電壓0-5V和PWM脈寬調速 今天我們的客戶選用0-5V模擬電壓控制板控制速度，用繼電器控制電機的啟停，我們看下怎么接線 首先我們看客戶的控制板
這個控制板和我們的產品ZM-BL09的控制方式功能是一樣的 ，我們只需要對應背面的端子對應驅動器的IO控制口接線，就可以實現電機的控制。
我們需要注意 ，客戶使用繼電器控制啟停，把控制器的EN口和控制板的EN：“白色出線”預留出來，不要接，等下我們接繼電器的支點。 繼電器我們用EN和Ｖ－兩個口來接線 接線端子，EN 與 V-短斷開或 EN 懸空，電機停轉 接上電機轉。 時代超群 17550275110
|
