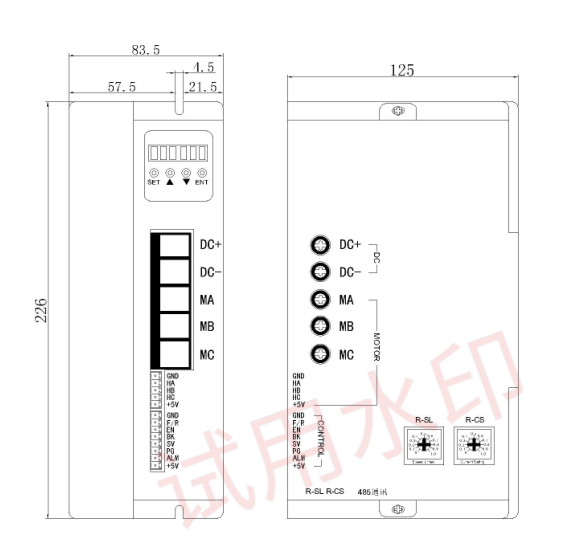

DBLS-02-H無刷驅動器
本驅動器提供以下兩種調速方式用戶可任選一種： 內部電位器調速: 逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。 用戶使用外部輸入調速時必須將電位器設于最小狀態。 外部輸入調速將外接電位器的兩個固定端分別接于驅動器的 GND 和+5v 一端，將調節端 接于 SV 端即可使用外接電位器(5K~100K)調速,也可以通過其它的控制單元(如 PLC、單片機 等）輸入模擬電壓到 SV 端實現調速（相對于 GND）,SV 端口的接受范圍為 DC OV~+5V，對應 電機轉速為 0~額定轉速 : “SET”: 表示啟動/停止 (返回鍵) “△”: 設置參數時參數數值加1 “▽”: 設置參數時參數數值減1 “ENT: ENTER” 確認鍵 （調出系統參數） 當電機在運行過程中出現異常，數碼管顯示 Err×。 (1)Err--01 表示電機堵轉。 (2)Err--02 表示過電流。 (3)Err--04 表示霍爾故障。 (4)Err—05 表示電機堵轉加霍爾故障。 (5)Err--08 表示輸入欠壓。 (6)Err--10 表示輸入過壓。 (7)Err—20 表示峰值電流報警。 (8)Err—40 表示溫度報警 北京時代超群總部 陳工  17525101581
|
