1．磁路結構
無刷直流永磁電動機在磁路結構上的****特點是采用永磁體做轉子，而定子結構基本上與交流電動機相似。小功率無刷直流永磁電動機的轉子結構形式主要有圓柱式、星環氧玻璃布帶綁扎，以便起到保護永磁體和增加轉子機械強度的作用。

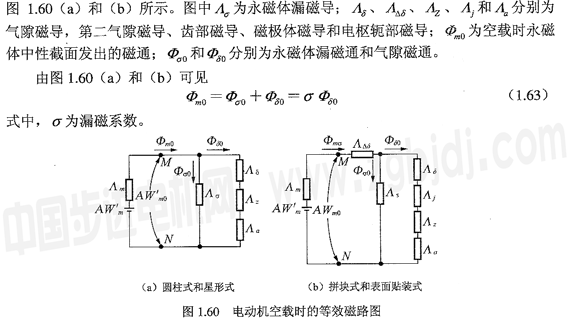

2．等效磁路圖上述四種結構形式的磁路，均由永磁體、軟鐵和氣隙組成。假定通過氣隙進入齒部的磁通不在電樞齒內分流，面全部經過軛部閉合，那么電動機空載時的等效磁路圖如
圖1．60中，Aw′m為虛設的永磁體內磁勢，當永磁體在回復直線上工作時，它的數值由回復直線的延長線與橫坐標軸的交點來決定；Am為永磁體的內磁導，當磁路的磁狀態處在回復直線上時，它可以被看作為常量，其值為

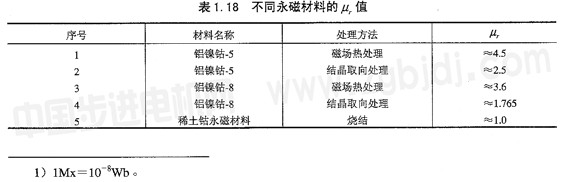

ur為永磁體的相對導磁率，也就是回復系數，常用永磁體材料的回復系數列于表1．18；
Sm為產生每極磁通的與磁力線相垂直的永磁體的計算中性截面積(c²)；
Lm為永磁體沿磁力線方向的一對磁極的計算長度。

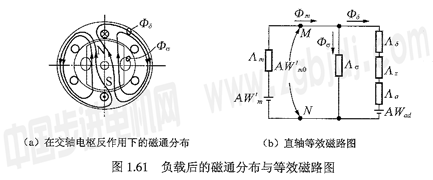

電動機加負載以后，電樞磁場就要對轉子磁場起反作用，這種反作用被稱為電樞反應。電樞反應磁勢的直軸分量Awad，對轉子永磁體來說，有時起增磁作用，有時起去磁作用，它的大小和方向隨著轉子位置的變化而變化；電樞反應磁勢的交軸分量Awad將使電動機的氣隙磁場發生畸變，磁力線扭曲。圓柱式結構電動機加負載后的氣隙磁場分布情況如圖l 61(a)所示。圖1．6l(b)為電動機加負載時沿直軸方向的等效磁路圖，圖中Awad為電樞反應磁勢的直軸分量，θm是電動機負載時永磁體中性截面上發出的磁通，φδ和φσ。分別為電動機負載時的氣隙磁通和漏磁通。
星形式轉子永磁體結構和表面貼裝式轉子永磁體結構的電動機在加負載后，其電樞反應對轉子永磁體和氣隙磁場的作用與圓柱式轉子永磁體結構的電動機相同。對于拼塊式轉子永磁體結構的電動機來講，電動機加負載后，其電樞反應磁勢的直軸分量Awad也將對轉子永磁體產生時面增磁和時而去磁的作用；但由于其轉子上具有軟鐵制成的磁極體，能給電樞反應的交軸分量Awad提供一條不經過永磁體的保護通路，致使氣隙磁場不會產生****性的畸變。
3．永磁體的****工作點

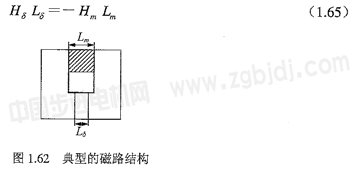

首先讓我們分析如圖1．62所示的磁路，它由長度為Lm、截面積為Sm的永磁體，長度為Lδ、截面積為Sδ的氣隙，以及軟鐵部分所組成。假設軟鐵的導磁率為無窮大，則有
忽略磁路的漏磁，根據磁通連續性原則，有
由公式(1 65)乘以公式(1．66)，得到
式中，Hδ為氣隙中的磁場強度；Bδ為氣隙中的磁感應強度；Hm為永磁體中的磁場強度；Bm為永磁體中的磁感應強度；Vδ為氣隙的體積；Vm為永磁體的體積。
公式(1．68)還可以寫成
公式(1．70)表明，為了在一定氣隙內產生一定的磁通，HmBm愈大，所需要的永磁體的體積Vm就愈小。
現在，我們進一步討論如何獲得****的乘積(BH)max。位于第二象限內的磁滯回線部分，被稱為去磁曲線，如圖1 63所示，它描繪了永磁體最終表現出來的宏觀特性。在通常情況下，含有永磁體的磁路是在去磁曲線上工作的。在圖1．63中左邊畫出了一條典型的去磁曲線B(H)；右邊是乘積(BH)與B的關系曲線，即以成績（BH）為橫坐標，B為縱坐標。圖中直線OK代表了氣隙的大小，它與去磁曲線姜交點D成為該磁路的永磁體的工作點而EF代表了乘積DE×DG。在去磁曲線上，不同的工作點就有不同的（BH）值，對應于****值（BH）max的工作點， 被稱為永磁體的****工作點

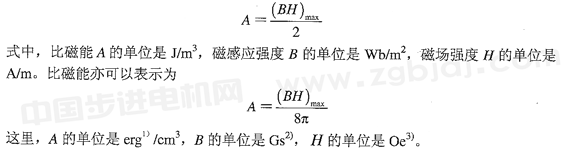

有時，乘積（BH）max被認為是永磁體所能提供的****能量。而實際上，單位體積的永磁體向外部空間提供的****能量，即比磁能為
在磁路系統設計時，應該調整磁路系統的尺寸，使永磁體盡可能地工作在****工作點上。

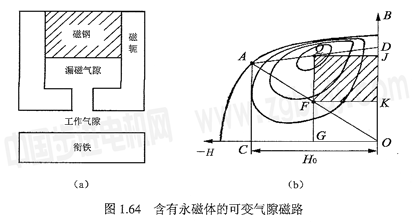

在某些含有永磁體的磁路中，氣隙是可變的，如圖1．64(a)所示，它由永磁體、磁軛、銜鐵、不變的漏磁氣隙和可變的工作氣隙所組成。開始時，銜鐵被移至足夠遠的地方，永磁體的工作點由它的原始漏磁導決定，如圖1 64(b)中的A點。此時，永磁體所發出的磁通全部是漏磁通，圖1．64(b)中的線段Ac就代表了永磁體中的漏磁通密度；線段Oc，即HO是永磁體中的磁場強度。
當銜鐵向含有永磁體的磁路移近時，永磁體所發出的總磁通在漏磁通氣隙和工作氣隙之間按照它們磁導的大小成比例地分配。隨著銜鐵的漸漸移近，工作氣隙不斷減小，水磁體的工作就沿著回復直線AD上升，總磁通也相應地逐漸增加。當工作點移到Q點時，其有用磁通密度從零上升到QF值，漏磁通密度則從Ac下降到FG。此時，有用的比磁能和漏磁比磁能分別是面積QJKF和FK0G的一半，永磁體向外界提供的總比磁能是面積QJOG的一半。
當銜鐵向含有永磁體的磁路移近時，永磁體所發出的總磁通在漏磁通氣隙和工作氣隙之間按照它們磁導的大小成比例地分配。隨著銜鐵的漸漸移近，工作氣隙不斷減小，水磁體的工作就沿著回復直線AD上升，總磁通也相應地逐漸增加。當工作點移到Q點時，其有用磁通密度從零上升到QF值，漏磁通密度則從Ac下降到FG。此時，有用的比磁能和漏磁比磁能分別是面積QJKF和FK0G的一半，永磁體向外界提供的總比磁能是面積QJOG的一半。
當永磁體在回復條件下工作時，對應有用磁通的能量被稱為有用的回復能量。對于給定的回復直線，當AQ=QD，即Q點把回復直線AD二等分時，代表有用回復能量的比磁能的QF×OG乘積為****。在永磁體回復系數已知的情況下，就可以計算出由去磁曲線上任意一點發出的回復直線所具有的****有用回復能量。顯然，在去磁曲線上，總存在著一個特殊的點A，從該點發出的回復直線具有比任何其他回復直線大的有用回復能量。這個具有****有用回復能量的回復直線的起始點，在去磁曲線上位于某一個稍低于具有****磁能積(BH)max的點上。
在磁路系統設計時，應該調整磁路系統的尺寸，即改變點A和點Q的位置，使永磁體盡可能在****有用回復能量的條件下工作。如果對于給定的永磁體材料，在整個去磁曲線B(H)上，所有回復直線具有同樣的斜率，我們就可畫出具有****有用回復能量的等強線，見圖1．64(b)。以此，可以檢查永磁體是否工作在****工作點上。
水磁電動機中，水磁體在氣隙內建立的磁場，向氣隙提供一定的能量；而具有一定磁阻的外磁路，對永磁體起著一種去磁作用。在磁路不飽和的情況下，通�？梢杂靡粭l直線來描述外磁路的特性，如圖1. 65中的直線oP，它與橫坐標軸之間的夾角a僅取決于氣隙和外磁路系統的尺寸。我們把直線0P稱為空載工作線。電動機加負載后，由于 存在著電樞反應直輔去磁磁勢，空載工作線就會向左移動。圖1．65中直線QH就是電動機在額定負載條件下運行時的工作線，稱之為負載工作線。空載工作線0P和負載工作線QH分別與回復直線Bm=g(Hm)相交于P點和H點，我們稱P點為永磁體的空載工作點，H點為永磁體的負載工作點。
|
