在無刷直流永磁電動機中，為了根據轉子永磁磁極與定子電樞繞組之間的相對位置來實現電子換相(向)，薺對力矩和轉速實施控制，就需要采用轉子位置傳感器。如前所述，轉子位置傳感器有多種類型，例如，編碼器、旋轉變壓器和霍爾器件等。然而，這些轉子位置傳感器的價格都比較貴；同時，還將產生一些復雜的技術問題，例如，機械定位安裝、傳感器與驅動電路之間的連接等。這些年來，業內人士致力于研究開發重量更輕、尺寸更小、功率密度更高、運行可靠性更高和價格低的無轉子位置傳感器的無刷直流永磁電動機，并取得了顯著的成果。

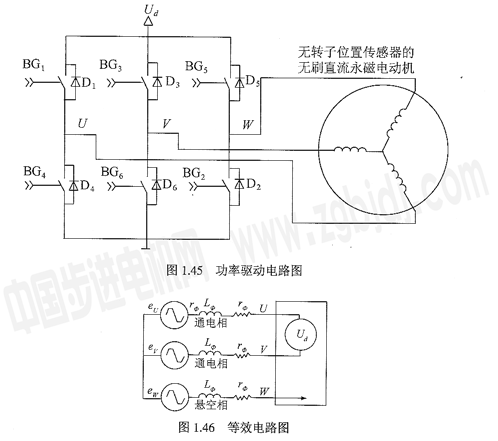

圖1．45是一般無轉子位置傳感器的無刷直流永磁電動機的功率驅動級，圖1．46是與圖1.45相對應的等效電路圖。描寫無轉子位置傳感器的無刷直流永磁電動機的基本數學方程式由電氣系統和機械運動系統兩部分所組成。

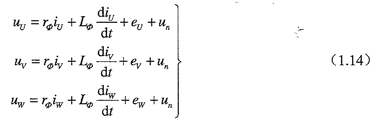

(1)電氣系統的基本數學方程式電氣系統的基本數學方程式主要是三相電樞繞組的電壓平衡方程式。電動機正常運行時，星形連接的三相電樞繞組的端電壓應滿足下列平衡方程式
式中，uu、uv和uw分別為u、v和w三相電樞繞組的端頭的對地電壓
iu、iv和iw分別為u、v和w三相電樞繞組內的電流；
eu、ev和ew分別為轉子永磁磁極在u、v和w三相電樞繞組內感生的反電動勢；
un為三相電樞繞組星形聯結點的對地電壓；
rφ和lφ分別為每相電樞繞組的電阻和電感。
同時，對“二相導通星形三相六狀態”的無刷直流永磁電動機面言，電動機正常運行時，兩相電樞繞組通電，一相電樞繞組不通電，例如，u和v相電樞繞組通電；Ⅳ相電樞繞組不通電，通電相的電樞繞組被稱為工作相電樞繞組，不通電相的電樞繞組被稱為懸空相電樞繞組。三相電樞繞組內的電流和反電動勢之間存在著下列關系式：
iv=一iv(通電相) (1.15)
iw=O(不通電相) (1.16)
iu+iv+iw=0 (1．17)
eu+ev+ew=0 (1．18)
在上述式(1．15)、式(1．16)、式(1．17)和式(1．18)所描述的條件下，把公式(1．14)中的uu、uv和uw三項相加，便可得到三相電樞繞組星形連接點的對地電壓un
最后，可以求得電樞繞組懸空相端頭對地電壓 u non-fed的表達式
由此，可以寫出電樞繞組懸空相內的反電動勢u non-fed表達式
(2)機械運動系統的基本數學方程式
描寫機械旋轉系統的基本動態性能的方程式是電動機轉軸上的力矩平衡方程式，其數學表達式為
式中，J為系統的慣量；θ為軸角位置；Mi為作用在軸上的各個力矩。
上述電氣系統和機械運動系統的基本數學方程式是無刷直流永磁電動機實現無轉子位置傳感器控制的理論基礎。
|
