為了便于分析，我們先討論有刷直流電動機的正反轉問題。

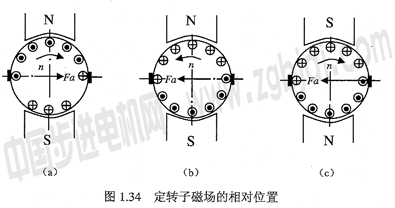

圖1．34給出了有刷直流永磁電動機正反轉的原理。在圖1．34(a)中，根據磁極下電樞電流的分布，由比奧·薩乏定律可知，電樞將按順時針方向轉動。如果改變電樞電流的方向，使其產生的電樞磁場與圖1．34(a)中的方向相反，即轉過去180°電角度，如圖1．34(b)所示，則電樞將按逆時針方向轉動。若保持圖1．34(b)中的電樞電流的方向不變，而把定子磁場旋轉180°電角度，如圖l_34(c)所示，則電樞又將按照順時針方向轉動。

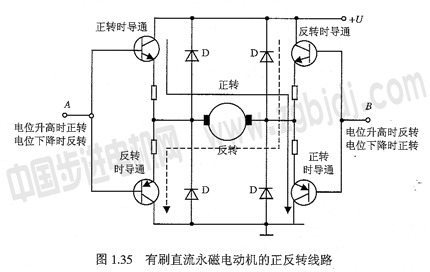

從上面的分析，可以得出這樣的結論：對于有刷直流永磁電動機而言，定轉子磁場中，只要有一個磁場，而且只能有一個磁場相對其原磁場的方向旋轉180°電角度，則電動機就改變其轉動方向；若定轉子磁場同時旋轉180°電角度，則電動機的轉動方向不變。所以，在有刷直流永磁電動機中，改變電源電壓的極性，就可以改變電樞電流的方向，從而改變其轉動方向，實現正反轉，其實際接線如圖1．35所示。

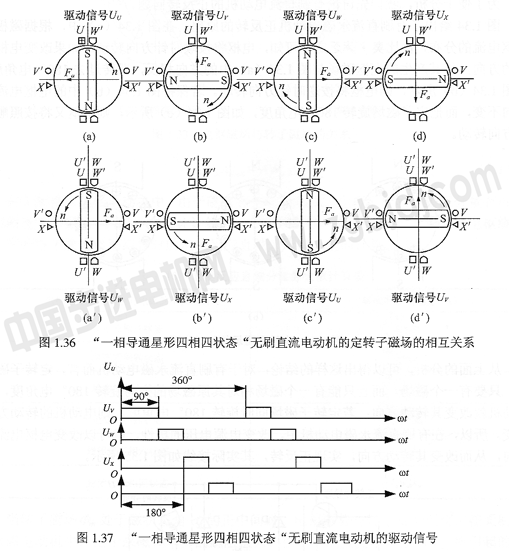

無刷直流永磁電動機的正反轉不能通過改變電源電壓的極性來實現，然而它正反轉的原理與有刷直流永磁電動機是一樣的。圖1 36表示了在旋轉過程中，一臺四相星形無刷直流永磁電動機定轉子磁場之間的相互關系。每相繞組導通角為90°電角度，其相應的驅動信號如圖1．37所示。
在圖1．36中，我們可以看到1)當t=tl時，u相繞組通電，電流方向和轉子永磁體的位置如圖1 36(a)中狀態所示，永磁體轉子按順時針方向轉動。如果此時換成W相繞組通電，則定子磁場就相對狀態旋轉過180°電角度，如圖1．36(a1)中狀態所示，永磁體轉子便逆時針方向轉動。
2)當t=t3時，v相繞組通電，永磁體轉子按順時針方向轉動，如圖1．36(b)中狀態所示。如果此時換成x相繞組通電，則定子磁場就相對狀態旋轉過180°電角度，如圖1．36(b′)中狀態所示，轉子便按逆時針方向轉動。
3)當t=t3時，w相繞組通電，永磁體轉子按順時針方向轉動，如圖1．36(c)中狀態所示。如果此時換成u相繞組通電，則定子磁場就相對如圖1．36(c)狀態旋轉過180°電角度，如圖1 36(c′)中狀態所示，轉子便按逆時針方向轉動。
4)當t=t4時，x相繞組通電，永磁體轉子按順時針方向轉動，如圖1 36(d)中狀態所示。如果此時換成V相繞組通電，則定子磁場就相對如圖1．36(d)狀態旋轉過1800電角度，如圖1．36(d′)中狀態所示，轉子便逆時針方向轉動。
由上面的分析可以看到：當無刷直流永磁電動機電樞繞組的通電狀態按 (b)(c)一 (a)順序連續變化時，永磁體轉子便按順時針方向轉動；如果電樞繞組的通電狀態按(a′) (b′) (c′)一(d′)一(a′)順序連續變化時，則永磁體轉子就按逆時針方向轉動。比較狀態(a)和(a′)，(b)和(b′)，(c)和(c′)，(d)和(d′)，可以發現它們之間的差別僅在于反轉電動機的定子磁場與正轉電動機的定子磁場之間相差180°電角度。這與有刷直流永磁電動機實現正反轉的原理是一致的。

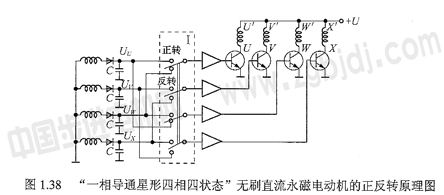

那么，怎樣來實現狀態(a)到(a。)，(b)到(b’)，(c)到(c’)，(d)到(d。)的轉換呢?電動機電樞繞組的通電是借助驅動信號來控制的，當電動機按順時針方向轉動時，其相繞組u，、V、W、x分別與驅動信號uu、uV、uW一uX一對應，我們只要在本應是u相繞組通電的轉子位置上，不讓u相繞組通電，而讓w相繞組通電，也就是在此刻把驅動信號UU去驅動w相繞組，使w相繞組通電，便實現了由狀態(a)到(a′）的切換。同理，把uv去驅動x相繞組，使x相繞組通電；把uw去驅動u相繞組，使u相繞組通電；把uv去驅動v相繞組，使v相繞組通電。采用接觸式或無接觸式聯動開關就可以同時完成到、(b)到(b′)、(c)到(c′)、(d)到(d′)的切換，從而實現了電動機由順時針方向轉動到逆時針方向轉動的變換。圖1-38是它的原理圖，圖中方塊1為聯動開關。
|
