電動機負載以后，電樞磁場對主磁場的影響就稱為電樞反應。在普通有刷直流電動機中，由于電刷被設置并調整在磁極的物理中性線上，在換向片數適當多時，電樞反應磁場與主磁場處于正交位置，形成交軸電樞反應。在磁路系統不飽和的情況下，電樞反應磁場僅使氣隙磁場的波形發生畸變。只有當電刷不處在磁極的物理中性線上時，電樞反應磁場才會產生直軸分量。當電刷順著電動機的旋轉方向移動時，直軸分量起增磁作用；當電刷逆著電動機的旋轉方向移動時，直軸分量呈現去磁作用。
無刷直流永磁電動機的電樞反應比較復雜，它不但與磁路系統是否飽和以及電動機的旋轉方向有關，而且還與電樞繞組的連接方式、導通順序和磁狀態角的大小有關。下面以“星形三相三狀態”為例，對電樞反應進行分析。
電動機在運行過程中，定子電樞繞組一相一相依次通電，從而在氣隙內形成三狀態跳躍式旋轉磁場。在圖1.33中，用向量AWa表示電樞繞組產生的磁勢，用φm表示轉子磁場。當轉子磁場處于狀態角az范圍之內時，電樞磁勢的方向保持不變。如u相繞組通電時，其電樞磁場的磁勢方向與該相繞組的軸線相重合，如圖1．33(a)所示。圖中位置I和Ⅱ?yàn)榇艩顟B(tài)角a2的邊界。當轉子磁場由位置I轉過％電角度到達位置II時，轉子位置傳感器立即發出信號，并通過電子換向開關，將u相繞組切斷，而使V相繞組接通。這時，電樞磁場的磁勢也立即跳過az電角度，如圖1 .33(b)所示。
由圖1．33可知，轉子磁場處于位置I時，電樞磁場對轉子起****的去磁作用；轉子磁場處于位置II時，電樞磁場對轉子磁場起****的增磁作用�？傊姌蟹磻�(yīng)的直軸分量開始對轉子磁場起去磁作用，然后呈現增磁作用，在數值上等于向量Awa在轉子φm向量方向上的投影，其****值為
式中，Awa為一相電樞繞組的每極磁勢(A)。

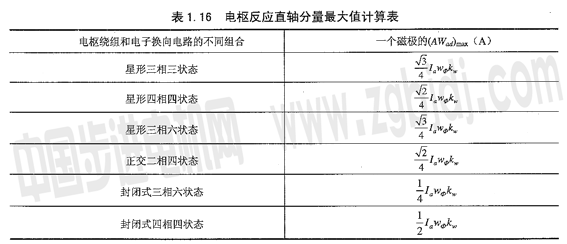

在無刷直流永磁電動機中，由于磁狀態角ax2比較大，電樞反應直軸去磁分量有可能達到相當大的數值。因此，在設計計算時必須予以考慮。表1．16列出了不同的電樞繞組和不同的電子換向電路組合時的電樞反應直軸分量****值的計算公式。
當轉子磁場φm處于磁狀態角％的正中間時，電樞磁勢與轉子磁場正交。在無刷直流永磁電動機中，由于永磁體本身的磁阻很大，由電摳反應交軸分量Awaq所引起的氣隙磁場的畸變較小，一般可以不加考慮。
在考慮到永磁體的****利用而進行磁路系統設計時，表1．16中所列計算公式中的電流ia必須依據所采用的“穩磁”方法來確定：當采用“起動穩定”時，用啟動電流如來代替ia當采用“突然反轉穩定”時，電樞反應的****直軸去磁分量可采用式(1．71)來計算，即用突然反轉時的電樞電流來代替表l 16中的Ia
