本節將分析討論無刷直流永磁電動機的一個具體例子，以便更好地理解霍爾轉子位置傳感器在無刷直流永磁電動機中所起的作用。
本例子中的霍爾轉子位置傳感器采用三個霍爾器件，它們沿定子圓周可以相互間隔60°電角配置，也可以相互間隔120°電角配置，本例子是相互間隔60°電角配置的。

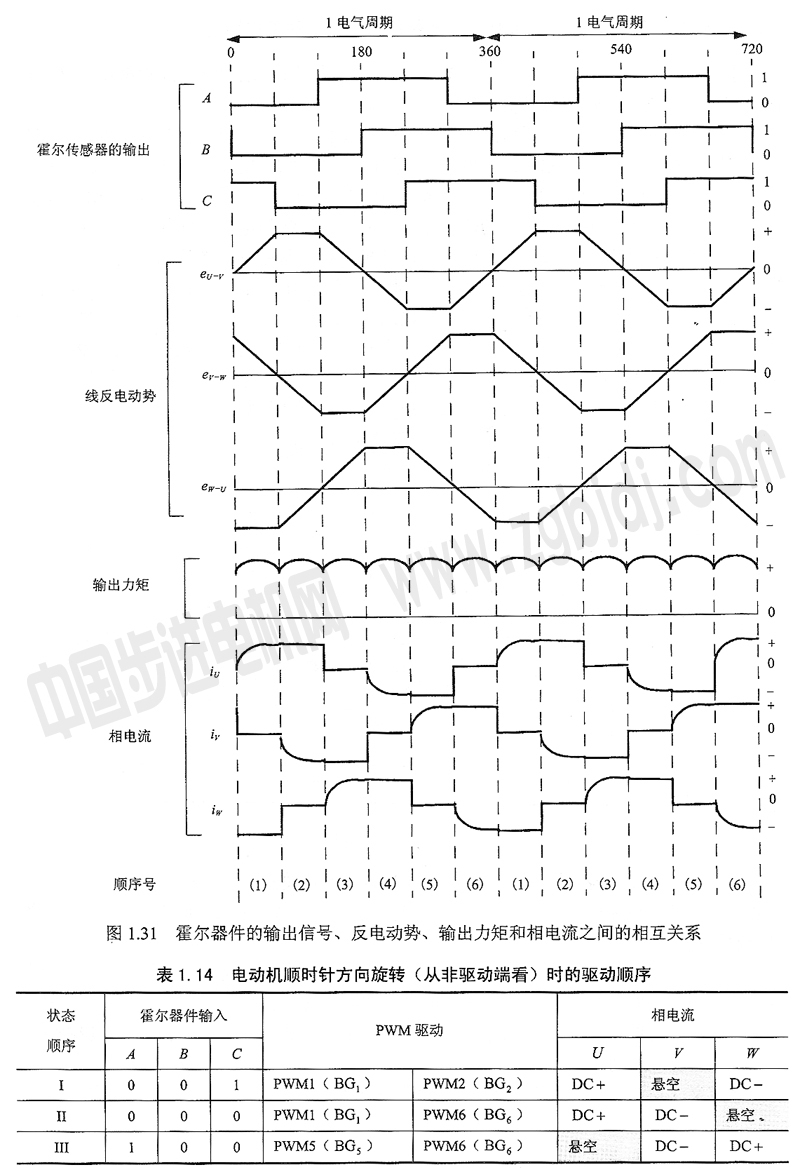

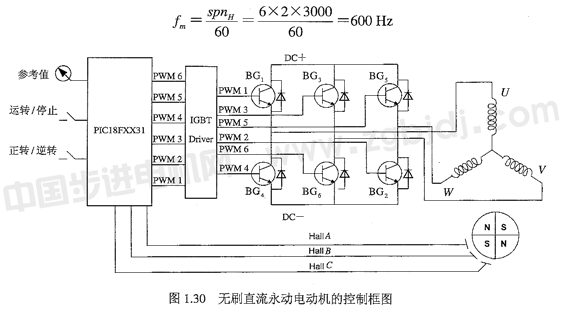

圖1．30是無刷直流永動電動機的控制框圖。圖13l給出了“二相導通星形三相六狀態”
無刷直流永磁電動機中霍爾器件的輸出信號、反電動勢和相電流之間的相互關系，顯示了霍爾轉子位置傳感器的六個開關狀態與電動機運行過程中的六個磁狀態的一致性。每旋轉60°電度角，就有一個霍爾器件改變其狀態，逆變器內與之相對應的某一相的開關狀態也將更新變化一次，這樣開關狀態變化六次(或稱六步)就完成一個電氣周轉。一個電氣周轉內開關狀態的變化次數可以用s來標記。如果一臺電動機的磁極數2P=4，額定轉速Nh=3000rAnin，我們把電動機正常運行時逆變器內開關狀態每秒鐘變化的次數稱之為無刷直流永磁電動機的頻率Fm，則Fm可以按下式計算
圖1．30中的逆變器是由六個BG1至BG6的功率開關器件所組成的橋式電路。根據電動機的電壓和電流的額定值，功率開關器件可以選用MOSFES或者IGBTs，或者選用一般的雙極性功率晶體管。

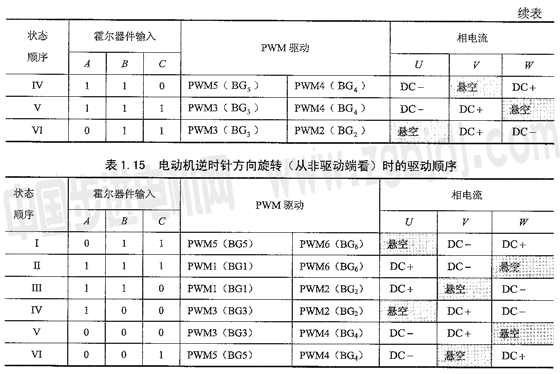

表1 .14和表1．15分別列出了電動機順時針和逆時針方向旋轉時，霍爾轉子位置傳感器輸出的A、B和c三個信號與六個功率開關器件的開關順序之間的關系。霍爾轉子位置傳感器輸出的A、B和c三個信號饋送至PIC18FXX31微控制器，作為PIcl8FGX31微控制器的輸入信號。然后，PICI8FXX31微控制器根據表1．14和表1．15所規定的驅動順序定義(協議)，對逆變器中六個功率開關器件的導通和截止?fàn)顟B(tài)進行控制。
在圖1-30所示的無刷直流永動電動機的控制框圖中，如果由PWMl至PWM6標記的六根信號線傳送的不是脈寬調制PWM信號，面是按照表1．14和表1．15所規定的驅動順序定義(協議)傳送的只是導通和截止的高低電平，電動機將在額定速度上運行。這時，直流母線電壓等于電動機的額定電壓和導通功率開關器件的壓降之和。為了改變速度，這些被傳送的信號必須是在一個比電動機頻率厶高很多的頻率上進行脈寬調制(PWM)的信號。根據經驗，脈寬調制PWM的頻率至少是電動機****頻率的lO倍。當PWM的占空度在導通順序區段內變小時，供給電動機定的平均電壓就減小，電動機的速度就下降；反之，當PwM的占空度在導通順序區段內變大時，供給電動機定的平均電壓就增加，電動機的速度就升降。
采用PWM信號的另一個優點是，當直流母線電壓比電動機的額定電壓高很多的情況下，可以把PWM信號的占空度限止在與電動機的額定電壓值相等效的百分比上，并借此來控制電動機。這樣，增加了控制器能與具有不同額定電壓的電動機配合使用的靈活性，借助調節PWM信號的占空度可以使控制器輸出的平均電壓與電動機的額定電壓相匹配。

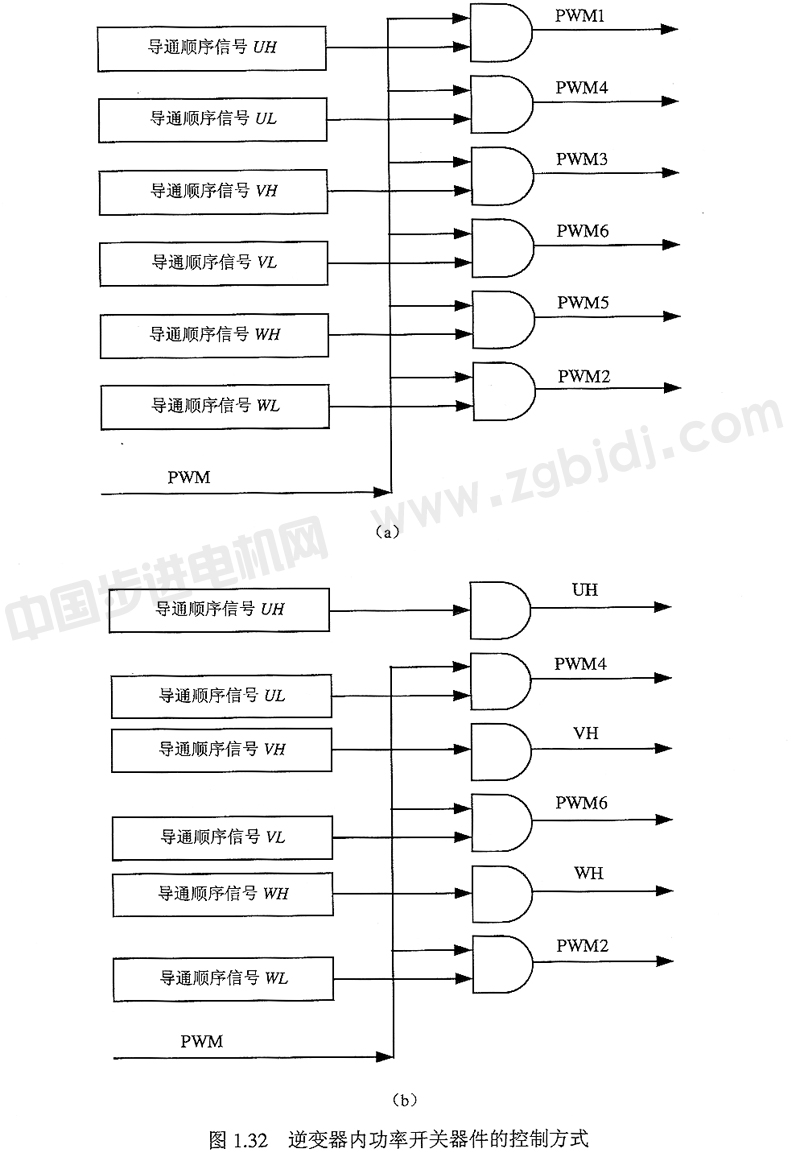

逆變器的控制方法有多種。一般情況下，逆變器內的六個功率開關器件都接受PWM信號的控制，如圖1132(a)所示。如果PWM信號在微控制器中在數量上受到限止，不能同時提供六路PWM信號的情況下，則逆變器內上邊的功率開關器件BG1、BG3和BG5可以在相應順序的整個導通區間內完全被接通，而逆變器內下邊的功率開關器件BG4、BG6和BG2仍按照導通順序接受具有一定占空度的PWM信號的控制，如圖1．32(b)所示。
同時，PICl8FXX31微控制器內的一個計數器，我們可以利用它來計算霍爾轉速。
子位置傳感兩次相鄰輸出信號電平跳變之間的時間間隔。根據這個時間間隔可以計算出電動機的實際速度，進而可以求出電動機的實際速度與設定的參考速度之間的誤差。然后，利用一個比例積分／微分(PID)控制器來放大這個速度誤差，并能在動態過程中調節PWM信號的占空度，從而實現電動機轉速的閉環控制。
