一種六相無刷直流電機繞組結構分析
譚建成(廣州電器科學研究院，廣東廣州5l0300
摘要：文章討論了一種電動摩托車用六相無刷直流電機的繞組結構，比較了兩種結構方案。
關鍵詞：無刷直流電機；六相：繞組0引言長期以來，在交流電機領域應用得最多的還是三相電機。但近年研究表明，采用電子變頻器驅動的電機，選擇更多的相數在減少轉矩脈動，降低噪聲和損耗，提高效率等方面有突出優點。
首先是在船舶電力推進、軌道車輛等低壓大功率傳動領域，越來越多轉向采用多相電機系統。
實際采用較多的相數包括5相、6相、12相、15相等。
眾所周知，當前城市空氣污染己成為一個世界性的環境問題，電動車的采用是降低或消除車輛廢氣排放與污染的有效途徑之一。眼下，油價的飆升，更是促進我國電動自行車、電動摩托車等小型電動車市場發展的直接因素。無刷直流電機，特別是采用外轉子輪轂式結構的無刷直流電機在小型電動車運用日漸增多，其技術改進方向之一是多相方案的采用。
1六相無刷直流電機系統主要優點
過去l kw左右的小型電動車無刷直流電機系統均采用三相技術方案，其要點是：電機用一套三相繞組，三個霍爾位置傳感器，電子換相驅動器用一套六個橋臂逆變器，每個橋臂用兩個功率開關管并聯，只需六個柵極驅動電路。而新的六相技術方桑要點是：電機用兩套三相繞組，六個霍爾位置傳感器，電子換相驅動器用兩套六個橋臂逆變器，每個橋臂用一個功率開關管，需要12個柵極驅動電路，兩套電流環控制。顯然，六相技術方案增加了電機和控制器復雜性威本稍有增加，目的是換取技術上的優勢。與常用的三相無刷直流電機系統相比，六相無刷直流電機系統主要有如下優點：
(1)電機運行時力矩波動減少，運行較平穩，振動和噪聲較低。這是由于相數增加倍， 一個電氣周期內換相狀態數從6增加到12，力矩的脈動頻率增加了 倍。它由兩套三相系統組成，一套系統換相時，另一套系統處于穩定工作狀態，使電機力矩的脈動幅度下降。這都有利于降低電機的振動和噪聲，也有利于改善低速運行性能。
(2)在同樣功率條件下，總工作作電流分配到兩個逆變器上，每個橋臂功率開關管容量可降低一半。如果原來的三相逆變器每個橋臂由兩個功率開關管并聯的話，現在的雙三相系統每個橋臂只需要一個功率開關管，從而免除功率開關管并聯的均流問題。也就降低了對功率開關管特性一致性的要求，可更充分利用所選擇功率開關符的容量。
(3)雖然狀態變化頻率增加一倍，但對于每一套三相系統來說， 一個電氣周期內換相狀態數仍然是6，狀態變化頻率并沒有增加，從這個角度看，系統損耗不會增加。
(4)提高可靠性。當其中一組逆變器出現故障時，另外一組還可正常工作，雖然輸}n力矩下降了，但系統仍可繼續運行，不至于突然停車。
2六相無刷直流電機繞組結構兩種方案
本文涉及一種小型電動車六相無刷直流電機，它是采用原有三相無刷直流電機鐵心改制的。
后者是國內電動自行車、電動摩托車一種常用的糟數z=5I，極數2p=46，分?jǐn)?shù)槽集中繞組無刷直流電機。和其他采用q=l整數槽或q=1／2分?jǐn)?shù)槽電機相比，它的定子沖片采用奇數槽和q=17／4(；的槽極數配合，可獲得較低齒槽轉矩和較高繞組系數等較優異性能，它采用直槽結構方便于鐵心制造和繞組下線，得到較高的生產效率口。由于它是一種分?jǐn)?shù)槽集中繞組，每個線圈繞在一個齒上，它的兩個線圈邊落在同一個齒兩邊的槽內，為分析繞組連接和繞組系數，以下采用齒電勢(即線圈電勢)矢量圖，它比槽電勢矢量圖更為方便。由z=51,p=23 的齒電勢矢量圖(圖從略)，在60°相帶和X義層繞組情況下，每相繞組由17個線圈串聯組成，由于它是奇數槽電機，同一相的兩個60°相帶占有的線圈數不同，分別是8個和9個線圈。該三相無刷直流電機A相繞組的線圈連接如表l所示。表中，以字母大小寫表示線圈繞向：大寫字母表示逆時針繞向，小寫字母表示順時針繞向．

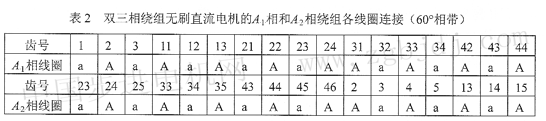

這里所討論的六相無刷直流電機繞組，實際上是雙三相繞組。在它的定子安放有兩組空間上錯開30°電角度的Y接法繞組。如果我們還是用60°相帶劃分，只要按四層繞組安排，兩組三相繞組各占兩層，就n』以做到。此時，由電勢矢量圖(圖從略)，可得到雙三相繞組無刷直流電機的A1相和A相繞組的線圈連接，如表2所示。第l組三相繞組的A相繞組排列和表1相同，第2組三相繞組的A相繞組排列應符合兩組空間上錯開30°電角度的要求。
另外一個繞組結構方案：

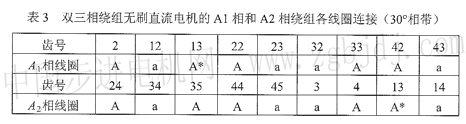

如果我們?nèi)匀话措p層繞組安排，可采用采用30°相帶劃分，得到對稱的兩組二二相繞組，并且兩組空間上錯開30°電角度。由電勢矢量圖，可得到A1相和A2相繞組的線圈連接如表3所示�，F(xiàn)在的問題是，本電機的鐵心是51個齒，當按30。相帶劃分時，由6相均分51個齒電勢矢量，平均分配到一相的電勢矢量數(即線圈數)：51／6=8.5個，不是一個整數。同一相的兩個30°相帶占有的線圈數小同，分別是4個和4 5個線圈。這里出現O 5個線劇的問題，我們采用的處理方法是：
如果每個正常線圈的匝數是W，如表3所示那樣，A1相繞組和A2相繞組在有號齒(13號齒)線
圈的匝數是O．5W。由此可知，W必須為偶數。
3兩種繞組結構方案比較
對于60°相帶四層繞組安排，由表2，A2相24號線圈對應于A1相的2號線圈，它們之間相隔22個齒。計算它們之間的相移θ：
未由電勢矢量圖，A1相的2號線圈電勢矢量與A2相24號線圈電勢矢量之間相差4個矢量夾角，對應相移θ，結果同上。這樣，兩組三相繞組錯開角度是28．235。電角度，和期望的30。相比，偏差1。765°角度，相對誤差5．88％。
由電勢矢量圖，可計算得這種方案的基波繞組系數k=0 953。
對于30°相帶雙層繞組安排，詳細計算得到兩組三相繞組錯開角度是29 899°電角度，和期望的30°相比，偏差只有0．101°電角度，誤差僅為0 34％。這個偏差完全可以忽略。
由電勢矢量圖，可計算得這種方案的基波繞組系數k~-0．987，和60°相帶四層繞組安排方案比較，繞組系數增大了3 6％。
30°相帶方案繞組的分布效應降低，不但增大了繞組系數，提高了電機繞組的利用程度，而且使合成反電勢波形的頂部較為平坦，從而有利于電機轉矩脈動幅度的降低。
另外，采用30。相帶方案，6相繞組的相問互感明顯降低，使它們之間的相互耦合干擾大為減少，有利于系統控制的穩定工作。
綜上所述，30°相帶雙層繞組方案有更佳性能，加之雙層繞組的工藝性較好，己被推薦使用于產品，獲得成功應用。
|
