小型純電動汽車CPPM無刷電機樣機研究
李新華，劉聲華，馮驥，楊衛華，邴黎明(湖北工業_業大學，湖北武漢430068)摘要：文章研究小型純電動汽車CPPM無刷電機。采用Maxwell 3D軟件對CPPM無刷電機樣機進行了三維磁場的計算和分析，并討論了不同參數對樣機磁場的影響4，在此基礎之上進行了樣機設計、試制和現場試驗。
關鍵詞：電動汽車；CPPM無刷電機；樣機；三維磁場；試驗
0引言
永磁無刷直流電動機混合勵磁調速是人們的個研究熱點。美國威斯康星大學tA Lipo~的感應極永磁電機(consequentP。le PermallentMachine，以下簡稱cPPM無刷電機)，受到電機界學者的廣泛關注。電動汽車驅動電機必須有較寬的調速范圍。這種cPPM無刷電機結構新穎，特別是鐵極(i，on p01e，或稱感應極)的引入，通過改變輔助電勵磁繞組的直流電流的大小和方向，就能改變氣隙磁場的走向和強弱，實現對其的增磁或弱磁，達到寬范圍調速的目的。
TA．Lipo等人在cPPM無刷電機研究方面做了開拓性工作。文獻[1]提出了CPPM無刷電機的結構以及氣隙磁通控制策略，并利用凸極同步電機的分析方法對其功角特性進行了分析。文獻用“路”的方法推導了CPPM無刷電機的一系列基本關系，包括一些設計公式，并給出了CPPM無刷電機的設計程序。文獻[3]對CPPM無刷電機的主要尺寸公式進行了推導，并在優化設計的基礎上進行了試驗研究。
本文研究小型型純電動汽車驅動電機。蓄電池供電電壓為48 V，功率要求為5 kw，汽車速度范圍：0～80 km／h。擬采用CPPM無刷電機方案，試驗樣機供電電壓為130VDC，功率1 kw，額定轉速2300 r/nin。鑒于CPPM無刷電機結構的特殊性以及磁場分布的復雜性，僅從“路”，或是二維場的角度進行分析和設計都存在許多問題，難以保證設計精度。因此本文采用ANSOFT公司的Maxwell 3D軟件對CPPM無刷電機實施三維磁場的計算和分析，在此基礎之L進行樣機設計和試制，并展開了試驗研究。
Maxwell 3D軟件分析界面。圖2為勵磁線圈未通入勵磁電流時樣機的磁密分布仿真云圖，圖3、圖4勵磁線圈分別通入2A增磁和弱磁電流時樣機磁密分布仿真云圖。

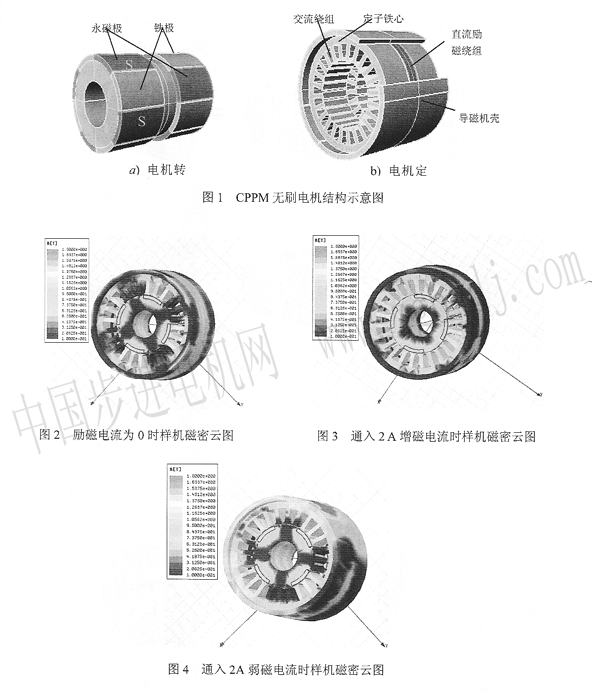

根據樣機初步設計，利用建模軟件Rhin04．O構建cPPM無刷電機的三維模型，將其導入Mawell 3D軟件分析界面。圖2為勵磁線圈未通入勵磁電流時樣機的磁密分布仿真云圖，圖3、圖4勵磁線圈分別通入2A增磁和弱磁電流時樣機磁密分布仿真云圖。

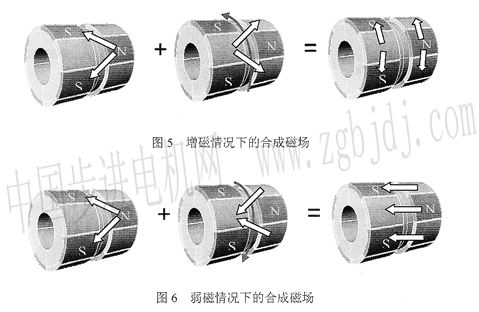

空間內對稱分布；當勵磁線圈通入2 A(460安匝)增磁電流時，鐵極在勵磁線圈所產生的勵磁磁場作用下被磁化，形成感應極，與永磁極的磁場在軸向和徑向上進行了疊加，合成磁通在切向上增加較大，在氣隙中產生有效的增磁磁通，導磁機殼中間部分產生了局部磁路飽和的現象，其原理如圖5所示；當勵磁線罔通入2 A(460安匝)弱磁電流時，與增磁情況相比，合成磁通在軸向上增加較大，導致導磁機殼中間部分產生了磁路飽和的現象，其原理如圖6所示。
2不同條件下樣機磁場仿真分析
F面進一步分析不同參數，包括勵磁安匝、勵磁軸向槽寬、鐵極厚度對cPPM無刷電機樣機磁場的影響。
2 1不同勵磁安匝的影響

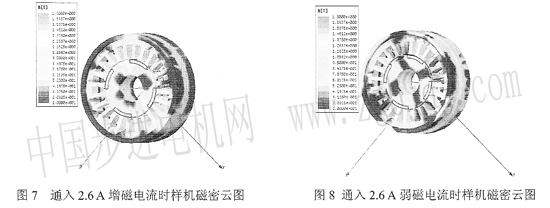

圖7、圖8分別勵磁線圈通入2 6A(600安匝)增磁和弱磁電流時樣機磁密分布云圖。
與前面加載460安匝勵磁磁動勢的情況相比較，由于感應極所產生的軸向和徑向磁通增大，樣機齒部和鐵極端部的磁密平均增加了0．2～O 3T。增磁情況下，合成徑向磁通增加較大，鐵極端部磁場出現局部飽和。 2 2勵磁軸向槽寬的影響
圖9、圖10分別勵磁軸l0寬度為10 mm樣機增磁和弱磁時的磁密分布云圖，圖11、圖12分別勵磁軸向?qū)挾葹?0 mm樣機增磁和弱磁時的磁密分布云圖。
與前面勵磁軸向?qū)挾?5 mm樣機仿真結果比較，勵磁軸向槽寬為10 mm時，由于軸向長度的減小，增大了永磁極和鐵極所產生磁場的徑向分量，減小了其軸向分量，使得在增磁或弱磁時通過機殼的軸向磁密減小，而徑向磁密有所增加。勵磁軸向槽寬為30 mm時，由于電機的軸向長度增加，增犬了永磁極和鐵極所產生磁場的軸向分量，減小了其徑向分量，使得在增磁或弱磁時通過機殼的軸向磁密增加較多，而徑向磁密明顯減小。
2 3鐵極厚度的影響

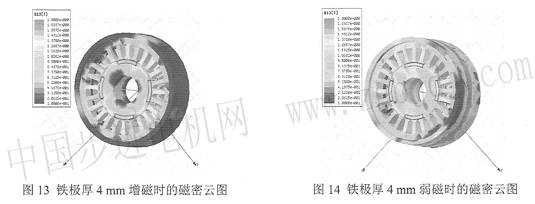

圖13、圖14分別鐵極厚4 mm時樣機增磁和弱磁時的磁密分布云圖。
與上文樣機仿真結果相比較，鐵極厚度為4mm時，減小了鐵極所對應的氣隙長度，氣隙磁阻也隨之減小。在相同的勵磁磁動勢作用下，鐵極處所感應的磁密有所增加。由仿真云圖對比可以看到，增磁時，鐵極端部磁密增加比較明顯，端部磁密局部開始飽和；弱磁時，鐵極感應磁密增加，機殼中問的磁密飽和程度有所加重。
3樣機試制與試驗

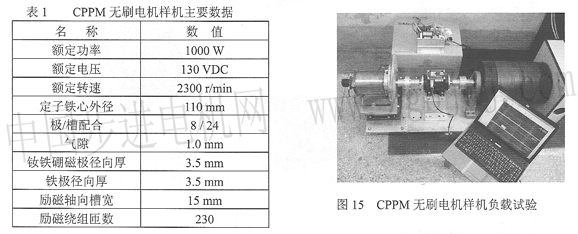

經過前面三維磁場計算以及相關研究工作，課題組設計并試制了一臺1 kw cPPM無刷電機樣機，表1為樣機的部分額定值和主要設計數據，圖15為樣機負載試驗系統。圖15中左側“L”
形臺架上為被測試驗樣機，電機軸的左端裝置了轉子位置霍爾檢測電路。
3 1電樞繞組發電試驗

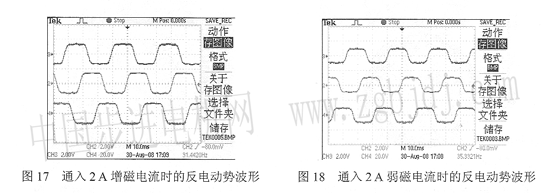

圖16為勵磁線圈未通入勵磁電流時樣機發電試驗所測得的三相繞組反電動勢波形，圖17、圖l 8分別勵磁線圈通入2 A增磁和弱磁勵磁電流時樣機發電試驗所測得的三相繞組反電動勢波形，試驗時電機轉速為500r/min。
由圖可以看出，上面三種情況下相繞組反電動勢波形均為比較理想的梯形波，平頂部分寬度達到120。。所不同的是，通入增磁，或是弱磁勵磁電流時反電動勢的幅值有所變化，增磁時電動勢幅值上升約2 v，弱磁時下降約2 v。可見，勵磁磁場對電樞電動勢波形基本沒有影響。
3 2勵磁繞組發電試驗

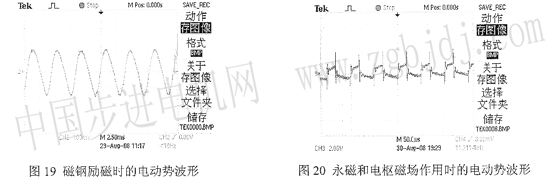

圖19為勵磁線圈未遂入勵磁電流，僅磁鋼作用時勵磁繞組發電試驗所測得的電動勢波形，圖20為樣機電動狀態下永磁磁場和電樞磁場共同作用時勵磁線圈的電動勢波形，試驗時樣機轉速為500 r，min。
圖19表明，磁鋼勵磁時勵磁線圈感應的是交流電動勢，但幅值較小，約120 n1V。這是由于轉予磁鋼分為二組，一組為N極，另一組為s極，轉子旋轉時與勵磁線圈相交鏈的軸向磁場交變所致。永磁磁場和電樞磁場共同作用時勵磁線圈感應的是脈動電動勢。圖20表明，電樞磁場使永磁磁場發生了畸變，導致勵磁繞組感應電動勢也發生畸變。這種畸變會引起勵磁電流的波動，使電機轉矩脈動。
3 3增磁和弱磁試驗

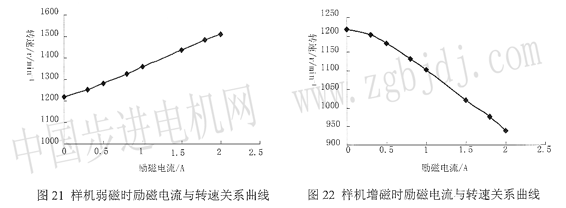

空載情況下，樣機勵磁繞組勵磁電流與轉速的關系曲線見圖21、圖22，圈21為弱磁情況，圖22為增磁情況。
當所通入勵磁電流起弱磁作用時，隨著勵磁電流的增大，轉速逐步升高；改變勵磁電流的方向后勵磁電流起增磁作用，隨著勵磁電流的增大，轉速則逐步降低。勵磁電流O～2A調節，增磁或弱磁時的轉速變化約為25％，轉速變化明顯，在磁路沒有飽和的情況下，兩者基本呈線性關系。
3 4負載試驗及脈動轉矩
cPPM無刷電機樣機通過動態轉矩傳感器(型號為_lfq388)接至磁滯測功機(型號為zc200KB)，如圖1 5所示。給電機加5 N·m的恒轉矩負載，調節勵磁電流(0至2A)，試驗結果如圖23和圖24所示。圖中第一行為電機動態轉矩波形，第二行為電機轉速波形，最下一行為輸出瞬時功率波形。
從試驗結果可以看出：加弱磁電流時，樣機轉速升高；加增磁電流時，樣機轉速下降；調節勵磁電流從O至2A時，轉速變化10％左右。在調節勵磁電流的瞬間，電機轉矩和瞬時功率發生明顯波動，圖中有二處就屬于這樣的情況。
4結語
通過對cPPM無刷電機樣機三維磁場仿真和現場初步試驗，可以得出如F結論：
(1)cPPM無刷電機的磁場分布相當復雜，只有借助于三維磁場分析才能得到清晰的分布圖景，這一步工作對于cPPM無刷電機的電磁設計十分重要。
(2)主要尺寸比、勵磁軸向槽寬、鐵極厚度和氣隙等對cPPM無刷電機的磁場分布有重要影響，應在磁場分析的基礎上，綜合其它因素予以取值；(3)cPPM無刷電機具有良好的弱磁和增磁調速性能，與合理的控制策略相配合，完全能夠滿足電動汽車對驅動電機的調速要求。
|
