基于電感法無刷直流電動機轉子初始位置的辨識
李新華，戈小中，吳迪(湖北工業大學，湖北武漢430068)
摘要：文章研究基于電感法面裝式集中繞組稀土永磁無刷再流電動機轉子初始位置的確定方法。首先介紹：’電感法的基本原理，在此基礎上分別討論了定子一相和二相通電時轉子磁極極性的確疋方法，最后以6極／9槽三相六狀態無刷直流電動機為例分析了不同轉子平衡位置與電流變化率的大小關系。
關鍵詞：無刷直流電動機；電感法；轉了初始位置；電流變化率
0引言
無刷直流電動機正朝著無位置傳感器控制方向發展。目前無位置傳感器無刷直流電動機使用鞍多的是反電動勢法。反電動勢法的主要問題是電機起動瞬間轉速為零，反電動勢也為零，岡此難以通過反電動勢獲得無刷直流電動機轉子的初始位置信息，形成所謂的檢測“盲區”。
目前，基于反電動勢法的無位置傳感器無刷直流電動機比較多地采用“三段式”起動方法。所謂“三段式”，是指電機起動過程經過轉子定位、外同步加速和切換三個階段。其中轉子定位階段是使無刷直流電動機某兩相通電后所產生的電樞磁場與轉子永磁磁場相互作用，迫使轉子旋轉到某一位置。這種強制定位要求在短時間內必須向電機繞組通入較大的沖擊電流，因此存在明顯的問題：一是它受限于無刷直流電動機控制器的容量，控制器的容量太小，不允許使用，控制器容量太大，則會增加系統成本；二是對于重載無刷直流電動機，可能出現定位轉矩不足導致定位失��；三是可能在短時間電機出現反轉或者震蕩，對于某些負載來說是不允許的。
電感法是利用面裝式和內置式兩類無刷直流電動機定子繞組的磁鏈特性，通過檢測不同的觀測量來確定轉子初始位置的方法。對于面裝式無刷直流電動機，可以利用定子鐵心磁路的非線性特性來檢測轉子位置，即對于不同的轉子位置，定子繞組的電流變化率是鐵心磁導率的函數，通過檢測電流變化率可以得到轉子位置信息。對于內置式無刷直流電動機，由于交、直軸電感與轉子位置存在對應關系，采用電流滯環控制檢測交、直軸電感也可以得到轉子位置信息。
1電感法的基本原理
無刷直流電動機一相的電壓平衡方程為
式中，ua為無刷直流電動機一相電壓，R為相電阻，ia為相電流，La為相電感，ea為相反電動勢。
電機起動瞬問沒有反電動勢，同時也不考慮電阻壓降，于是有
上式表明，當無刷直流電動機一相繞組外施端電壓ua(如方波脈沖電壓)一定時，繞組電流變化率與其電感的大小成反比。如果電感增大，電流變化率減��；電感減小，電流變化率則增大，但兩者乘積不變。
一相繞組的電感
式中，Ⅳ。為無刷直流電動機一相繞組的有效匝數，∧m為電機主磁路所對應的磁導。
當Na一定時，一相繞組的電感與主磁導∧m成正比。對于面裝式稀土永磁無刷直流電動機，由于等效氣隙很大，氣隙磁導相對較小，主要為鐵心磁導，這樣繞組電感近似與電機鐵心磁導率μ或正比。
圖1為D23熱軋硅鋼片磁化曲線B～H和磁導率曲線μ~H。鑒于鐵磁材料磁化曲線的非線性，這里有三種情況：
(1)若鐵磁材料工作在μ～H曲線****磁導率右側，如果定子一相繞組通入電流后所產生的電樞磁通起增磁作用，磁導率下降，一相繞組電感減��；反之，如果定子一相通入電流后所產生的電樞磁通起去磁作用，則磁導率上升，一相繞組電感增大。
(2)若鐵磁材料工作在μ～H曲線****磁導率左側，如果定子一相繞組通入電流后所產生的電樞磁通起增磁作用，磁導率上升，一相繞組電感增大；反之，如果定子一相通入電流后所產生的電樞磁通起去磁作用，則磁導率下降，一相繞組電感減小。
(3)若鐵磁材料工作在μ～H曲線的****磁導率點，此時無論定子一相繞組通入電流后所產生的電樞磁通是起增磁作用還是去磁作用，磁導率都是下降的，一相繞組電感減小。
電機鐵心所用硅鋼片一般在磁密為O.7T左右出現****磁導率，而齒內磁密一般為1 4T左右。
也就是說，鐵磁材料一般工作在****磁導率右側，若電樞磁通起增磁作用，電感減小，電流變化率增大：若電樞磁通起去磁作用，電感增加，電流變化率減小。本文主要分析這種情況。
2一相通電轉子磁極極性的辨識

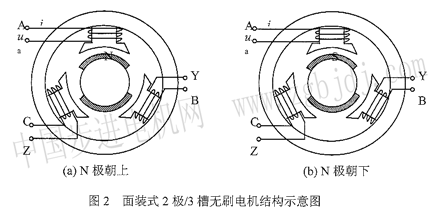

圖2為面裝式2極／3稽無刷直流電動機結構示意圖。通常無刷直流電動機三相集中繞組繞制
_一向相同，三相首端均為同名端。假定轉子處于如圖所示的兩種平衡狀態。當一相繞組通入正向電流(從首端流向末端)時，靠近氣隙的極靴處為s極，另一端為N極；一相繞組通入反向電流從末端流向首端)時，靠近氣隙的極靴處為N極，另一端為s極。
2 1轉子N極正對一相定子齒
圖2(a)中，轉子N極朝上，如正面對A相齒。在A相繞組通入正向電流，齒內繞組所產生的磁通與轉子永磁磁通方向相同，起增磁作用(或稱順磁方向)，其磁導率和繞組電感減小，電流變化率增大，則齒極靴處的s極性與靠近的轉子N極極性相反，兩者為異性。
此時，轉子s極處于B、c相齒中間位置，無論是B相還是c相通入正向電流，齒內繞組所生的磁通與轉子永磁磁通方向相反，其磁導率和繞組電感增大，電流變化率減小�？梢�(jiàn)，轉子＼極與電流變化率****的一相齒對齊。
2 2轉子s極正對一相定子齒
圖2(b)中，轉子s極朝上，如正面對A相齒。在A相繞組通入正向電流，齒內繞組所產主的磁通與轉子永磁磁通方向相反，起去磁作用(或稱逆順磁方向)，其磁導率和繞組電感增大，電流變化率減小，則齒極靴處的s極性與靠近的轉子s極極性相同，兩者為同性。
此時，轉子N極處于B、c相齒中間位置，無論是B相還是c相通入正向電流，齒內繞組所產生的磁通與轉子永磁磁通方向相同，其磁導率和繞組電感減小，電流變化率增大�？梢�(jiàn)，轉子s極與電流變化率最小的一相齒對齊。
3二相通電轉子磁極極性的辨識
仍以面裝式2極／3槽無刷直流電動機為例來分析，并假定轉子處于圖2所示的平衡狀態。

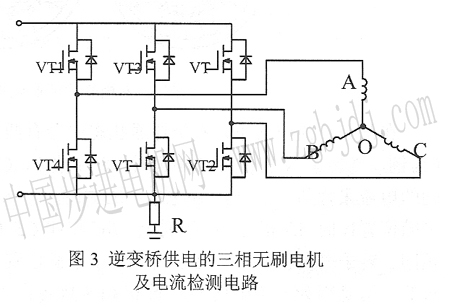

逆變橋供電的三相無刷直流電動機及其電流檢測電路如圖3所示。
逆變橋電源負端上串接了采樣電阻Rs，采樣電阻上檢測的電壓信號結合合適算法得到反映無刷直流電動機轉子的位置信息。由于三相方波無刷直流電動機采用兩相通電方式，這樣所觀測到的電流變化率會更明顯些。
3 1轉子N極正對一相定子齒
在圖2(a)中，若采用AB相(或AC)通電，即在A相繞組通入正向電流，B相繞組通入反向電流，此時A、B相齒上繞組所產生的磁通與轉子永磁磁通方向相同，其磁導率和繞組電感減小，電流變化率增大，則正向通電相(A相)齒極靴處的極性與靠近的轉子磁極的極性相反，兩者為異性。
3 2轉子s極正對一相定子齒
在圖2(b)中，若采用AB相(或Ac)通電，即在A相繞組通入正向電流，B相繞組通入反向電流，此時A、B相齒上繞組所產生的磁通與轉子永磁磁通方向相反，其磁導率和繞組電感增大，電流變化率減小，則正向通電相(A相)齒極靴處的極性與靠近的轉子磁極的極性相同，兩者為同性。 可見，二相通電與一相通電轉子磁極極性的辨識的結論是相同的。即當一相齒的極靴處為S極，另一端為N極時，若齒上某相繞組電流變化率大，則正向通電相極靴處的S極與靠近的轉子N極極性相反，兩者為異性；若齒上某相繞組電流變化率小，則正向通電相極靴處的S極與靠近的轉f S極極性相同，兩者為同性。所不同的是，一相通電町以辨識轉子磁極處于兩相齒巾間位置的極性，而二相通電則不能辨識轉子磁極處于兩相齒中間位置的極性，限于篇幅，本文不作詳細分析。
相通電方法需要無刷直流電動機引出繞組中線，而且要改變?nèi)嗄孀兤鞯膶?dǎo)通邏輯，比較麻煩，實際中采用二相通電方法比較有利。
4 6極／9槽無刷直流電動機分析舉例

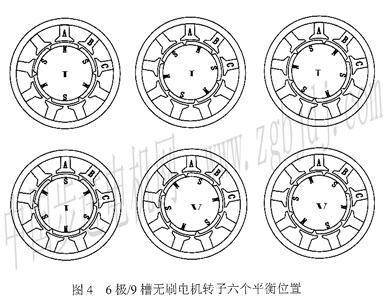

圖4為6極／9槽三相六狀態無刷直流電動機轉子的六個甲衡位置圖。

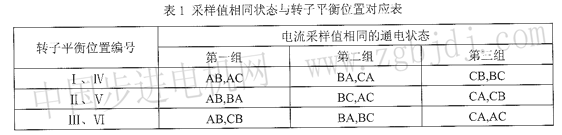

在某一平衡位置下，六個導通狀態中會有兩個狀態的電流變化率基本相同。以轉子平衡位置I為例。當轉子N極正對A相齒時，S極被口、c相齒平分，此時Bc相和cB相通電應該得到相同的電流采樣值。同理，AB相與Ac相通電、BA與cA相通電的電流采樣值基本相同。轉子平衡位置Ⅳ時AB相與AC相通電、Bc相和cB相通電、BA相與cA相通電的電流采樣值也基本相同。轉子平衡位置I、II、III與轉子平衡位置Ⅳ、V、Ⅵ所對應導通狀態的電流采樣值相是一致的，這是因?yàn)橐粋�(gè)電周期內N極和S極各占1 80°的原因。轉子六個平衡位置分析結果如表l所示。
進一步分析不同轉子平衡位置電流變化率的大小關系。以轉子平衡位置I為例。此時N極正對A相齒，A相繞組正向通電會在極靴處產生一個s極，B相(或c相)反向通電在其極靴處產生一個N極，因此AB(或Ac)相通電時所產生的磁場都是順磁方向的，此時所得到的電流采樣值的變化率應是六個通電狀態中****的。當R4(或cA)相通電時繞組產生的磁場都是逆磁方向的，此時電流變化率應小于AB(或Ac)通電情況，以下記為AB>BA，Ac>cA。類似分析各個轉子平衡位置的通電情況，結果如表2所示。
根據表2就可以知道無刷直流電動機轉子是處于六個平衡位置中的哪一個了。
5結語
通過檢測無刷直流電動機定子繞組電流在不同轉子位置下對脈沖電壓的響應，并與預先推導的電流變化率關系進行比對，可以獲知轉子初始位置，據此確定無刷直流電動機三相繞組的通電邏輯。運用本方法進行無刷贏流電動機的初始定位，快速、準確、避免轉子反轉以及沖擊電流過大的問題，對于采用反電動勢法的無刷直流電動機，控制電路無須作大的改動即可應用這一方法。
|
