電感法無刷直流電動機控制器的實驗研究
李新華，吳迪(湖北上業人學，湖北武漢430068)
摘要：文章用實驗的方法驗證了一種基于兩相導通電感法無位置傳感器無刷直流電動機控制的新方法。該方法通過檢測在兩相導通電壓脈沖F的繞組的電流響應，并與事先推導的電流變化率關系進行比較，從而得到轉了的初始位置，并能在起動加速階段為轉子定位，直到切換到反電動勢法運行。
關鍵詞：無刪直流電動機；電感法；控制器；轉子初始位置；單片機
0引言
電感法是無位置傳感器無刷直流電動機研究中引人關注的一種方法。對于轉子表面粘貼磁鋼(以下簡稱面裝式)集中繞細無刷直流電動機，它是利用定子鐵心磁路的非線性特性，即對于不同的轉了位置，定子繞組中電流變化率是鐵心磁導率的函數，通過檢測電流變化率可以得到轉子的位置信息。文獻『1]介紹了電感法的基本原理，在此基礎上分別討論了無刷直流電動機定子一相通電和二相通電時轉了磁極極性的確定方法，以6極／9槽三相六狀態無刷直流電動機為例分析了不同轉子平衡位置與電流變化率的大小關系，為本文的實驗研究奠定了理論基礎。
基于電感法面裝式無刷直流電動機轉子位置的確定方法，日前主要有采用單相或二三相導通通電的檢測方法。單相通電檢測方法是通過對無刷直流電動機某一相定子繞組施加脈沖電壓，檢測中線上的電流變化情況，從而獲知轉子初始位置；三相通電檢測方法是通過對無刷直流電動機二相繞組同時施加脈沖電壓，檢測直流母線上電流變化情況，從而獲知轉子初始位置。一相通電方法需要無刷直流電動機引出繞組中線，一相通電與三相通電一樣，還要改變逆變器的導通邏輯，比較麻煩。
眾所周知，三相方波無刷直流電動機采用兩相通電方式。為了不改變現有控制器的導通模式，同時控制器硬件也基本不變，本文按兩相導通方案制作了基于電感法無位置傳感器無刷直流電動機及控制器實驗系統。實驗樣機為120 w六極九槽面裝式無刷直流電動機，基于c8051F()f15單片機的無刷直流電動機控制器，編寫了系統控制軟件，包括無刷直流電動機驅動軟件以及信號檢測和轉了初始位置分析軟件。
1控制器硬件構成

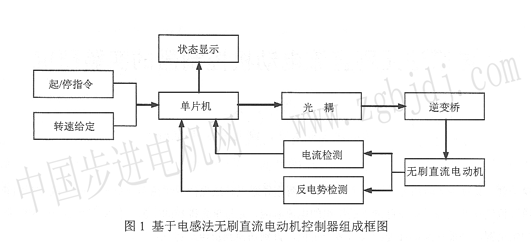

無刷直流電動機控制器組成框圖如圖1所示�？刂破饕詂8051F005單片機為控制核心，其主要作用是：接收外部控制信號，并對系統運行狀態進行顯示輸出：通過光耦對逆變電路進行換相控制，從而控制無刷直流電動機的運行；處理電流采樣信號和反電動勢信號。逆變電路由IRF840功率MOsFET組成，由三個IR2103驅動，單片機與逆變橋之間采用6N137光耦進行隔離。
控制器需要對短時脈沖信號進行快速和精確采樣，同時無刷直流電動機正常工作時要及時檢測反電動勢信號，計算電動勢過零點，并進行電機換相控制，因此需要有高速和高精度的Mcu數字芯片來支撐。本控制器選用c805lF005高速單片機，12位采樣電路****采樣速度可達1 00ksps。此外，片上豐富的集成資源為構造簡潔的控制器提供了保證_。
2 1電流檢測濾波環節
通過檢測串聯在逆變橋負端采樣電阻上的電壓，經微分環節后可以得到電流變化率信號。采樣信號經過一階Rc濾波環節和一階電壓跟隨送到單片機的采樣引腳。Rc濾波環節采用5 kn多圈精密電位器和l nF聚苯濾波電容構成，截止頻率1MHz左右，可以****限度的減少檢測環節的相位滯后，并對反向尖峰進行了有效抑制。一階電流跟隨環節是對濾波環節輸出進行電壓跟隨，其作用在于進一步降低波形的毛刺和過沖，如圖2所示。
2 2反電動勢檢測環節
反電動勢檢測環節的作用是檢測反電動勢的過零點，以保證一定轉速后無刷電動機的正常換相反電動勢檢測環節采用端電壓反向過零點檢測方法，通過重新構造電機的中點，并與反電動勢信號進行比較，得到反電動勢過零點。新構造的中點通過電容與逆變橋的負端相接，以減少直流偏置對中點電位的影響。反電動勢信號經過分壓和階濾波后送入電壓比較器LM339。
3軟件設計
根據文獻[1]所介紹的面裝式無刷直流電動機初始位置檢測的基本原理和方法，轉子位置檢測子程序會按Ac、Bc、BA、cA、cB、AB六個通電狀態依次發出導通指令，給無刷直流電動機定子繞組施加脈沖電壓，脈沖電壓的長度為TS(稱為有效通電時間)。單片機會在一個電壓脈沖結束之前對電流響應峰值進行采樣，然后程序按文獻[1]中的表1和表2做一個兩步判斷，以確定轉子的初始位置。

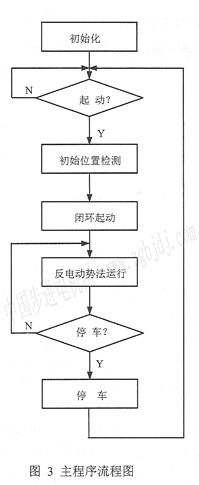

電感法無刷直流電動機控制器主程序流程圖如圖3所示。
程序啟動后自動進行初始化，然后等待起動中斷；當?shù)玫狡饎?dòng)命令后，進行轉子初始位置檢測：轉子初始位置確定后，系統進入到閉環起動，并在10％額定轉速左右切換到反電動勢控制的運行狀態。
有效通電時間Ts的選擇至關重要。如果有效通電時間過長，電機會發生明顯的抖動；如果有效通電時間過短，則電流上升不足，影響采樣精度。
因此設計時必須合理選擇電流上升時間。
繞組電流式中，UDc為逆變橋直流側電壓，R為兩相等效電阻，τ為電流上升的時間常數，由兩相等效電感和電阻決定。
當t=τ時，電流上升到穩態值的63 2％，足夠檢測之用。由精密電橋測得試驗樣機一相電阻為4 592Ω，一相電感為20 21 mH，故得r=4 4ms。實際調試時有效通電時間TS=2．5ms，效果良好。
采用位置閉環起動，當轉速達到額定轉速的10％左右，直至反電動勢足夠反映轉子位置為止。閉環起動采用電感法檢測，即在轉子初始位置確定后，導通對應的兩相一定時間后再次使用電感法檢測，看轉子位置是否到了下一個預定位置，如此循環。
由于通電時間較短，反電動勢很低(40 mv左右)，并不影響電機起動。
4實驗及分析
基于電感法無位置傳感器無刷直流電動機及控制器實驗系統平臺如圖4所示。

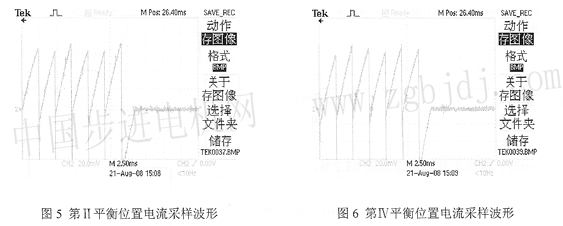

圖5和圖6所示為電流采樣電阻上電壓波形。
圖中的六個脈沖波形是按Ac、Bc、BAcA、CB、AB六個通電狀態依次施加電壓脈沖得到的電流響應。從圖中可以看到，在某一平衡位置，各通電狀態下電流響應有著明顯的不同。在通電時間一定的情況下，電流峰值就能反映電流變化率的大小。經過對電流響應峰值的差分采樣和PGA四倍增益后可得對應于圖5的單片機采樣數據為Ox0288，0x029C、，Ox02F4，Ox02A4，0x0298，Ox02F4。雖然這些數據沒有嚴格的相等關系，但是經過實驗分析，在一定的誤差范圍內可以認定兩個數據相等。
位置判斷子程序在得到采樣數據之后，首先對其進行排序，將數值****的兩個進行比較，若在允許誤差范圍以內則認為相等。采樣數值****對應于在此平衡位置下，此兩種通電狀態電感相對最小。如圖5中BA和AB通電狀態對應的采樣數據都為Ox02F4，認定它們相等，記為BA=AB.
以此查找電流變化率相等表格，判斷此時處于第1I或第V平衡狀態。第二步根據可能的平衡位置，查找電流變化率相對大小關系表格，對應于Bc>cB，AC＞CA，可以判定此時所處于第1I平衡位置。
同理，圖5對應的單片機采樣數據為0x026C：，0x02fE4，0x02BC：，Ox294，0x02Ec，0x0280。
第一步判定BC=cB，處于第1或第Ⅳ平衡位置。第二步判定cA>AC，BA>AB，兩步綜合確定其對應于第Ⅳ平衡位置。
圖7為經過濾波的反電動勢過零點波形，從途中可以看出此波形與一般無刷直流電動機所用HALL波形基本相同。只要延遲電角度換相，能夠得到比較平穩的驅動特性。
當然，實驗中還是發現了一些問題，如濾波不夠****。
濾波不****使得采樣有時會岡為干擾過大而造成失敗，增加了轉了位置的確定時間，造成電機起動時間的延長，同時也會導致電流采樣值在一個范圍內波動，增加了程序判斷的復雜性，同樣造成了起動延遲。
|
