無人機無刷直流數字式舵機控制器設計
摘要：針對小功率無刷直流電動舵機，設計了一種基于c8051F340單片機和MsK4310專用芯片的無刷直流電機伺服舵回路控制器。簡述了舵回路系統的結構及其工作原理，舵機控制系統的硬件設計方案和控制策略。采用該控制器構成的直流伺服舵回路具有結構簡單、功能完善的優點，仿真和試驗結果表明其靜態和動態性能指標滿足設計要求。
關鍵詞：無人機；無刷直流舵機；無刷直流電動機；伺服控制器；舵回路
1 無人機無刷直流舵回路構成與工作原理無人機飛行控制系統一般由飛控計算機分系統、伺服作動分系統、傳感器分系統等部分組成。伺服作動分系統又被稱為舵回路，由舵機及其控制器組成，是整個飛行控制系統的執行機構。它接收指令給定裝置或飛控計算機給定的指令信號，通過齒輪傳動裝置驅動飛機舵面，實現對無人機的飛行控制，其性能的高低直接影響飛行控制系統的性能。

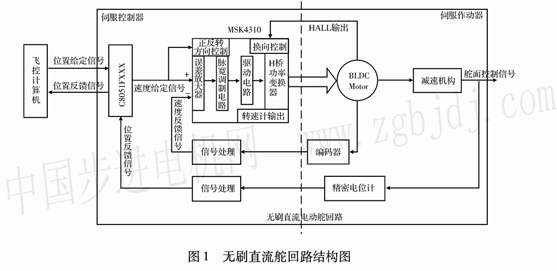

某型無人機選用由無刷直流電機、減速機構、磁電編碼器、電位計傳感器等裝置構成的無刷直流舵機。其數字式舵機控制器以c8051F340單片機、MSK4310為核心芯片，加上外圍電路模塊構成。磁電編碼器、電位計分別為舵回路的速度反饋信號、位置反饋信號測量元件，從而構成閉環控制系統。舵機輸出的控制信號帶動無人機相應的舵面，最終實現對無人機飛行姿態地控制。數字式無刷直流舵回路結構如圖1所示。
數字式無刷直流舵回路的基本工作原理為：
1)飛控計算機與舵機控制器通過串口進行實時通信；2)位置反饋信號調理單元對位置反饋信號進行濾波、衰減、電平平移等外部電路處理后，再經過cPu內部模數轉換。cPu根據位置給定信號和位置反饋信號綜合后形成的誤差信號進行控制律的解算，并將控制信號經過數模轉換后作為速度給定信號輸出給MsK43lO內部誤差放大器的同相輸入端；3)速度反饋信號調理單元對編碼器輸出的脈沖反饋信號進行鑒相、計數、速度計算，并以PwM信號輸出，PwM信號經過濾波后以模擬信號方式輸出給MsK43 lO誤差放大器的反相輸入端；4)由MK43lO芯片內部的PwM調制模塊、驅動電路、H橋IGErr功率管逆變電路實現無刷直流電機的速度、電流雙閉環控制。其輸出的控制信號通過改變電機繞組上的電壓大小來控制無刷直流電機的轉速；
5)經過減速機構輸出的舵面控制信號帶動相應舵面，控制舵面運動；6)電機霍爾輸出信號在MSK,4：310芯片內部實現電機繞組的電子換向控制；7)整個舵機控制器和舵機構成硬反饋控制系統。
2無刷直流舵回路控制系統設計
2．1關鍵器件選取
1)c8051F340控制芯片c8051F340器件是完全集成的混合信號片上系統型MCu，具有片內上電復位、VDI)監視器、電壓調整器、看門狗定時器和時鐘振蕩器，是真正能獨立工作的片上系統。FLASH存儲器還具有在線系統重新編程能力，可用于非易失性數據存儲，并允許現場更新8051固件。用戶軟件對所有外設具有完全地控制，可以關斷任何一個或所有外設以節省功耗。
c8051 F340單片機作為控制器的主控芯片主要進行串口通信和速度計算、控制律解算，其主頻和片上資源完全滿足系統需求。
2)MSK,4310控制芯片MSK4310是一款電氣絕緣密封功率集成電路，其驅動能力為55 V，10 A，具有完整的三相無刷直流電動機速度控制功能。其內部結構主要包括：換向控制電路、柵極驅動／控制保護電路、霍爾傳感器電路、限流電路和測速電路等。MSK,4310不需要外部的速度反饋裝置，從而在芯片內部實現雙閉環控制系統。速度反饋信號和速度給定信號經過芯片內部的誤差放大器比較后，輸出的信號經過脈寬調制，PWM信號驅動芯片內部的[GBT功率管導通或截止，從而達到通過調節脈沖寬度來調節電機繞組電壓，實現對BLDCM的速度控制。
2．2控制系統硬件設計

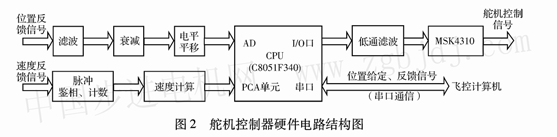

數字式舵機控制器硬件由c8051F340及其外圍電路、MSK4310系統電路、反饋信號采樣電路、串口通信電路等組成，如圖2所示。
1)cPu及外圍電路設計單片機c805lF340最小系統的功能要求為：(1)與飛控計算機通過串口實時通信；(2)對位置反饋、速度反饋信號進行調理；(3)實時解算控制律并輸出控制信號；(4)實現整個舵回路的閉環控制。
2)MSK4310雙閉環控制系統設計MSK4310雙閉環控制系統的功能為：(1)利用霍爾元件輸出的反饋信號實現電機繞組的換相控制；(2)片內實現電機的電流、速度雙閉環控制；(3)內部實現PWM信號調制，PwM信號驅動H橋IGBT功率逆變電路，通過改變PwM信號的占空比來改變IGBT功率管的電壓，從而改變電機電樞繞組電壓，經過控制逆變電路上下兩側功率管的導通或截止，直接對電機轉速進行控制；(4)對電機進行限流保護等。雙閉環控制系統原理圖如圖3所示。
3)信號調理系統設計信號調理模塊對無刷直流舵機經過傳感器輸出的位置、速度反饋信號進行處理，以便于單片機能夠全部采用數字信號計算，并解算控制律；同時將單片機輸出的控制信號進行數模轉換，以滿足MSK4310誤差放大器的輸入信號要求。
無刷直流舵回路采用電位計作為舵機位置反饋信號傳感器，磁電編碼器作為舵機速度反饋信號傳感器。由于不同回路反饋信號形式、調理原理不同，下面分別對位置反饋信號、速度反饋信號的調理進行闡述。
(1)位置反饋信號調理單元設計電位計輸出直流電壓信號范圍為一15 V～+15 V。而舵機控制器Mcu的AD(：外部引腳的模擬量輸入范圍為O v一+3 v，因此，需要對電壓信號進行幅值變換和電平平移，以滿足芯片對輸入信號的要求。此外，在進行模數轉換前，還應對信號進行濾波處理，以去除高頻干擾信號對采樣造成的影響。設計中采用典型的二階巴特沃什有源低通濾波電路實現信號濾波。幅值調整的原理是在運放的輸入端采用加法電路，將不符合要求的信號與一個基準電壓比例相加，得到合適的采樣電壓范圍。
由于c8051F340片內沒有集成DAc，設計中采用fWM信號來實現數模轉換。PWM信號經過一階Rc低通濾波電路實現對PwM信號的解調、濾波，這樣可以使得硬件電路結構簡單，成本較低。
(2)速度反饋信號調理單元設計磁電編碼器輸出的數字式脈沖信號為舵機控制器的速度反饋信號，與霍爾脈沖信號相比，500線磁電編碼器在電機每轉動一圈將產生500個脈沖信號，而霍爾元件只產生6個脈沖信號，這在電機低速運動時不能反應電機實際的運動情形。
要使脈沖信號轉換為速度信號，就要對脈沖信號進行處理。該功能模塊可實現下列功能：
a．對輸出脈沖信號鑒相、計數；b．速度計算；c．速度反饋信號的數模轉換。
系統設計中編碼器輸出的脈沖信號的鑒相、計數采用硬件電路實現，既滿足系統實時性要求，也節約成本，并且其硬件電路簡單。鑒相、計數主要由D觸發器和單片機內部計數器構成，用單片機的定時／計數器T0實現對A相脈沖個數的計數，通過單片機外部中斷號實現鑒相。
電機速度計算方法通常有三種：M法、T法、M／T法。M法適用于電機高速運行，T法與M法恰好相反，而M／T法是M法和T法的綜合，既適用于電機高速，又適用于低速運行。因此采用M／T法對速度反饋信號進行計算。其計算公式為：n號的頻率，Ⅳ為編碼器的分辨率，M2、M1分別為高頻時鐘脈沖信號和編碼器輸出的脈沖信號個數)。
速度反饋信號的數模轉換采用與位置反饋信號相同的處理方式進行處理。
3系統仿真與測試
在Matlab,／Simt·link下進行系統仿真。電流、速度環均采用PI控制，位置環采用P控制。其優點是不僅可以提高伺服系統的快速性，還可以改善系統的穩定性，從而更好地滿足控制系統的性能要求。電機參數為：額定電壓u=24 V，空載轉速n。=8 030 r／min，定子相繞組電阻Ra=1．35 Ω，電機轉動慣量J=85 g·cm。，定子相電感Ld=O．34 mH，轉矩常數Km=28 mN·m／A，減速器的減速比N=400。仿真考慮到實際系統中電機運行情況，根據電機參數對每個控制器的輸出增加了飽和輸出環節，并在速度環中增加了延遲環節。
給定幅值為5。、周期為0．5 s的控制信號，伺服控制系統的仿真輸出曲線如圖4所示。
從圖4可以看出，所設計的舵機伺服系統在給定輸入下有很快的響應速度和很強的位置跟蹤能力；系統調節時間為O．07 s，無超調、無靜差。

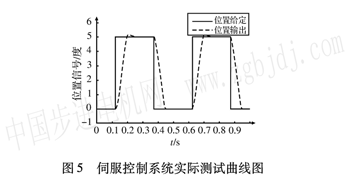

通過在實驗室對舵回路系統進行實際調試，可得空載時實驗曲線如圖5所示。實驗結果與仿真結果基本一致，表明所設計的伺服控制系統基本無超調、無靜態誤差，響應速度快，位置跟蹤能力好，具有很好的動態和靜態特性，滿足設計要求。
4結論
基于C8051F340單片機和MSK4310控制器設計的數字式無刷直流舵機控制器具有體積小、靈活性強、可靠性高等優點。系統仿真和測試結果表明，舵機控制系統具有良好的靜、動態特性，既保證了系統的快速性，也保證了系統的跟蹤精度，具有一定的實用價值。
參考文獻[1]陳佰時電力拖動自動控制系統一運動控制系統(第3版)[M]．北京：機械工業出版社，2003[2] 曹菁，朱紀洪基于MSB430的無刷直流電動機控制系統研究[J]．電氣傳動，2005，24(8)：72-75[3]劉林，郭恩友飛行控制系統的分系統[M]．北京：國防工業出版社，2003．
作者簡介：魏林(1975)，男，碩士研究生，從事舵機控制系統研究。
陳欣(1958一)，男，研究員，從事飛行控制系統研究和開發工作。
呂迅站(1974一)，女，助理研究員，從事飛行控制系統研究和開發工作。
|
