方波無刷直流電動機無傳感器控制與弱磁控制
呂曉春 沈建新 杜軍紅 陳永校(浙江大學杭州310027)
【摘 要】針對方波無刷直流電動機，討論根據激磁電勢波形確定電機換向時序的“端電壓法”無傳感器控制方法，并詳細闡述其特殊的起動過程和雙向運行技術。通常弱磁控制適用于正弦電機；對方波電機，文中提出了一種新型的用變壓器電勢抵消激磁電勢而實現的等效弱磁控制方法，并作了理論分析與宴驗驗證。
1 引 言
無刷直流電機通常由逆變器、永磁同步電機本體、位置傳感器及控制器組成。工作時，控制器根據傳感器測得的電機轉子位置有序地觸發逆變器的各個功率器件，以實現換流。方波無刷電機采用120o型三相逆變器驅動；電樞繞組中的激磁電勢(即發電機電勢)為梯形波，且其平頂近似為120o電角度。永磁體粘貼在轉子表面時，可以不計凸極效應。在適當?shù)目刂茥l件下，方波無刷電機轉矩脈動小，出力大，控制簡單，具有普通直流電機良好的調速特性，又無需機械式換向結構，因此得到廣泛應用。
但是，傳統的無刷電機都需要一套復雜的位置傳感器，這對電機的可靠性、制造工藝要求等帶來不利的影響，例如，①為安置傳感器而增大電機尺寸。②傳感器信號傳輸線太多，且易引入干擾。③高溫、低溫、污濁空氣等惡劣的工作條件會降低傳感器可靠性。④傳感器的安裝精度直接影響電機運行性能�？梢�，省去無刷電機的傳感器能進一步擴展其應用領域與生產規模，具有很大的實際意義。
近年，國內外學者已對無位置傳感器無刷直流電機作了不少研究，并取得了一定的成果。像日本HITACHI公司將這種電機應用于空調機中，不僅改善了運行性能，還可起到較好的節能作用。目前國外文獻報道最多的方法之一是，將電機三相電壓、電流作坐標變換，在派克方程的基礎上估算出電機轉子的位置。本文稱此方法為“轉子位置計算法”。這種方法雖然能實現無刷電機的無傳感器驅動，但也存在缺點：①計算繁瑣，對微機要求高。②需準確測量電機電流，故抗干擾能力弱。③需準確預知電機參數，參數偏差影響系統性能。由于“轉子位置計算法”一般只將基波分量作為計算變量，因此主要用于繞組感應電勢為正弦波的電機中，而對方波電機并不是很適用。
對于方波無刷電機，本文闡述了一種更適合的方法，是根據與轉子位置相對應的繞組激磁電勢波形控制逆變器。激磁電勢從電機端電壓?jiǎn)柦犹崛 ６穗妷航?jīng)過簡單的無源濾波器、電壓比較器及編碼器，就得到逆變器觸發信號。這種無傳感器驅動方法(稱為“端電壓法”)，可有效地克服“轉子位置計算法”的缺點，并且，改變?yōu)V波器的相頻特性可以調節電機的超前觸發角，實現等效的弱磁控制。
2無傳感器控制

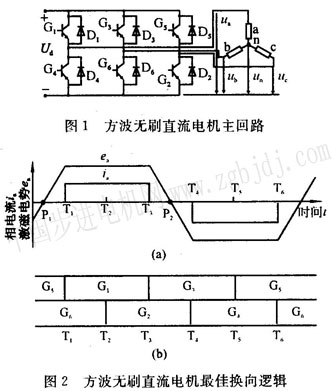

圖1是方波無刷直流電機的主回路。逆變器由自關斷功率器件G1～G6和續流二極管D1～D6構成。電樞繞組Y型連接，激磁電勢為120o梯形波。若忽略繞組電流的過渡過程，則逆變器每相輸出120o矩形波電流。合理控制逆變器的觸發時序，使得相電流和激磁電勢的相位一致，如圖2a所示，則電機電磁轉矩?zé)o脈動，且特性與普通直流電機類似。這就是方波無刷電機的“****換向邏輯”。根據三相對稱性，采用“****換向邏輯”時，逆變器各個功率器件的觸發時序如圖2b所示。在一個工作周期Y內，控制器只在T1、T2……T66個關鍵時刻對逆變器操作。因此，對于方波電機，可以將三相激磁電勢波形看作是控制逆變時序的基本依據。由于激磁電勢波形與轉子位置對應，“****換向邏輯”也可表述為：定子磁勢超前轉子磁勢的位置角總保持在120o～60o之問，這樣，無刷電機的逆變器觸發信號取決于轉子的位置。所以，無論所述的“端電壓法”檢測激磁電勢波形，還是傳統的“傳感器法”或引言中提到的“計算法”測轉子位置，都只是提供逆變時序的殊途同歸的手段而已。
2．1原理
采用電壓型逆變器按“****換向邏輯”供電�？紤]繞組電感的影響和續流二極管的作用，電機相電流不再是矩形波，由此引起電磁轉矩脈動。這時電機電壓平衡方程的矩陣表達式為：
U=pL·I+L·pI+E+R·I(1)
式中，等號右邊第一項是繞組電感變化引起的感應電勢，當不計電機凸極效應時，其值為零；第二項是繞組電流變化引起的感應電勢，即變壓器電勢；第三項是激磁電勢。激磁電勢是不能直接檢測的，但是在任意時刻逆變器總有一相的功率器件全部關斷，這時該相繞組的相電壓就是變壓器電勢與激磁電勢之和，并且激磁電勢的過零點必定發生在這段時間內。以a相為例，在激磁電勢的過零點P1、P2，轉子直軸與a相繞組軸線重合，a相電流為零，a、b相間互感和a、c相間互感的數值相等，而b、c相電流相反，所以a相變壓器電勢亦為零。這樣在P1、P12時刻滿足：
只要用電壓比較器比較地ua與un信號，就可檢測出P1、P2。從圖2可看出，將P1、P2延時T(30o+K×60o)／360o時間(K=O，1.2…)，就得到控制器需對逆變器操作的兩個關鍵時刻。根據對稱性，b、c兩相具有相同的情況。實際ua、ub、uc不是完全的梯形波，而總帶有諧波干擾。這些干擾(特別是位于激磁電勢過零點附近時)將嚴重影響過零點的正確檢測。因此，必須將ua、ub、uc深度濾波，消除其高次諧波與直流分量，則得交流濾波信號Va、Vb、Vc、un一般不能直接引出，因此其對應的濾波信號Vn由Va、Vb、Vc經三相對稱星形連接的電阻電路的中點獲得。這里所用的三相無源濾波器不僅起到濾波作用，而且使輸出信號滯后于輸入信號的一個相位角(30o+K×60o)，從而達到將過零點延時的目的。通過取K=1，即濾波器應移相90o。

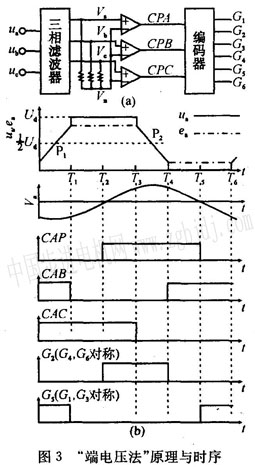

用電壓比較器分別將Va、Vb、Vc與Vn作比較得到“激磁電勢信號”cPA、CPB、cPC。這3個信號經過簡單的編碼電路后就可得到逆變器觸發信號G1、G2……G6(如圖3所示)。根據無刷電機的原理，如果這里的無源濾波器實際移相角度是(90o-γ)，那么電機的超前觸發角就是γ。
2．2“三段式”起動技術
本文研究的無位置傳感器無刷直流電機，是利用激磁電勢決定換流時序的，當轉子靜止或低速時，激磁電勢為零或太小，無法利用。因此電機必須以他控式同步電動機方式起動、加速，再切換至無刷機狀態。這種特殊的“三段式”起動方式，即分為轉子定位、加速、切換三個過程，是整個系統的關鍵所在。
電機靜止時的轉子初始位置決定了逆變器第一次應觸發哪兩個功率器件，而判斷轉子初始位置很復雜。因此，先把逆變器某兩相導通，并控制電機電流，經一段時間后轉子就會轉到一個已知的初始位置。這個過程稱為轉子定位。
已知轉子初始位置后，根據電機轉向，就可知道應觸發逆變器的哪兩個功率器件。這樣控制器發出一系列的同步信號syA、SyB、syc(分別與CPA、cPB、CpC對應)，經同樣的編碼器產生逆變器觸發信號。逐步提高同步信號頻率，電機就工作在他控式變頻調速同步電動機狀態。電機低速時，激磁電勢小，因此直流電壓或逆變器的斬波占空比也應該�。晦D(zhuǎn)速增高，等效外施電壓也應隨之增高，這樣才能保證電機既不過流，也不失步。在這個加速過程中，由于他控式變頻調速同步電動機運行不穩定，因此必須設計合理的加速曲線。一種較好的方法是先確定加速曲線上的3～4個關鍵點，再采用曲面造型技術中的NuRBs曲線進行擬合，求出整條加速曲線的數學表達式。這種方法的優點是，①加速曲線處處可導，電機運行平穩。②可方便調節電機在各時刻的加速度，既縮短總的加速時間，又確保電機穩定。
電機加速到預定轉速后，“激磁電勢信號”CPA、CPB、CPC已可以檢測到，但與同步信號可能存在較大的相位差，這是因?yàn)樗厥酵诫妱?dòng)機正常運行時，逆變器每改變一次導通狀態，電機定子磁勢就越前60o電角度，然后停止一段時間。在這段時間內轉子磁勢須旋轉60o電角度。這樣，若假定在這段時間的初始時刻，轉子磁勢滯后定子磁勢(120o-δ)電角度，那么在這段時間的末時刻，轉子磁勢應滯后定子磁勢(60o-δ)電角度，換言之，轉子磁勢平均位置滯后定子磁勢(90o-δ)電角度。顯然，定、轉子磁勢相互作用產生的電磁轉矩是關于δ的函數。如果不考慮電機d、q軸不對稱引起的反應轉矩，那么當δ=O時平均電磁轉矩****；當δ≠O時，δ的****值越大，平均電磁轉矩越小。
(1)若δ<0，當電機受到負載擾動而轉速降低時，則δ的****值增大，平均電磁轉矩減小，轉子磁勢平均位置更加滯后于定子磁勢，即δ數值更加增大．平均電磁轉矩繼續減小，轉速繼續降低，最終導致失步，所以δ<0時他控式同步電動機的運行是不穩定的。
(2)若δ>0，當電機負載增大時，轉速降低，轉子磁勢平均位置更加滯后于定子磁勢，即δ的數值變小，平均電磁轉矩增大，可以重新建立轉矩平衡關系；反之，假定電機負載減小，轉子增速，δ的數值隨之變大，平均電磁轉矩減小，也能重新建立轉矩平衡關系。
只要電機能以他控式同步電動機狀態起動并加速到某一預定轉速，轉子磁勢滯后于定子磁勢的相位角總保持在(120o-δ)～(60o-δ)范圍變化，并且δ≥0。由于轉子磁勢位置與激磁電勢信號對應，而定子磁勢與同步信號對應，并假定端電壓檢測器中的無源濾波器的相移角在有效頻率范圍內恒為90o，那么“激磁電勢信號”超前同步信號的相位角正是δ。由于δ角的存在，這時如果直接用“激磁電勢信號”代替同步信號．電機就可能失步．因此，電機運行狀態的切換必須滿足條件：“激磁電勢信號”超前同步信號的相位角δ足夠小。
當電機加速到并保持在某一預定轉速后，逐步減小外施電壓，電磁轉矩就會減小，轉子磁勢滯后于定子磁勢的平均相位角變大，即δ數值減小，平均電磁轉矩又呈增大趨勢，并最終重新建立轉矩平衡關系�？刂破鞅O(jiān)測δ角，當該角足夠小時就發出切換命令，同步信號被關閉，“激磁電勢信號”被送入編碼器以確定逆變時序，這就完成了切換過程。
2．3正、反轉運行
上述均指無刷電機按一個方向旋轉。在起動時，逆變器觸發信號由三個同步信號syA、sYB、syc經編碼后獲得。這三個同步信號分別相對“激磁電勢信號”cPA、cpB、cpc滯后相位角δ。那么，電機正轉時，在相位上syA領前于syB、syB領前于syc各120o電角度，cpA領前于cPB、cPB領前于cPc各120o電角度。要使他控式同步電動機反轉，只要改變同步信號的相序即SYA落后于SyB、SyB落后于Syc各120o電角度，則CPA落后于CPB、CPB落后于CPC各120o電角度。但是，由于電機轉向變反，激磁電勢極性也變反，所以“激磁電勢信號”與電機正轉時相比相當于經過了一級反相門．即反轉時“激磁電勢信號”超前于同步信號的相位角為(δ-180o)�？梢姡崔D(zhuǎn)時首先要把圖3中電壓比較器的輸出信號反相，才能作為真正的“激磁電勢信號”。這樣仍然滿足CPA、CPB、CPc分別超前SYA、SyB、SYC相位角δ，且cPA落后于CPB、cPB落后于CPc各120o。利用所述的方法將電機反向起動、加速，再切換至無刷機狀態，就能反向運轉。
3弱磁控制
對于方波無刷電機，傳統的弱磁控制方法不能直接使用。
如果改變端電壓檢測器的無源濾波器的相頻特性，使其相移為(90o-γ)，即無刷電機的超前觸發角為γ，則某相電壓、激磁電勢如圖4所示。在t1～t2期間，外施電壓大于激磁電勢，相電流迅速增大，變壓器電勢與激磁電勢同極性，但從t2～t3的范圍內，激磁電勢大于外施電壓，相電流持續減小，變壓器電勢與激磁電勢極性相反，起抵消作用。又由于激磁電勢的幅值正比于轉速，從式(1)可知，方波無刷電機超前觸發，使變壓器電勢抵消激磁電勢，為滿足電壓平衡關系，必須提高電機轉速，從而實現等效的弱磁控制。

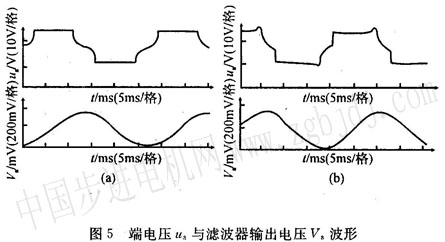

圖5是一臺4極無位置傳感器方波無刷直流電機的實驗結果，圖中上面的波形是端電壓ua，下面是端電壓檢測器的濾波器輸出電壓Va.外施電壓、負載功率保持不變。在圖5a中濾波器移相90o，電動機運行于基本轉速5 700r／min；圖5b中濾波器移相72o，即超前觸發角18o，電機轉速上升至6 000r／min。需要指出的是，①樣機的激磁電勢不是嚴格的梯形波，其平頂略小于120o電角度，而其上升、下降沿為弧形。②由于方波永磁無刷電機等效氣隙大，電樞反應弱，變壓器電勢較小，因此這種弱磁控制方法的調速范圍比較窄。
4 結論
方波無刷直流電機可根據繞組激磁電勢波形確定逆變時序。采用120o型逆變器時，通過檢測電機的端電壓可獲得激磁電勢過零點，再經過1／4周期的延時，就得到逆變器的****觸發時刻。這些功能均可用簡單的電子電路完成，從而克服了傳統無刷電機位置傳感器帶來的不足。這種電機需采用特殊的“三段式”起動方法。調節超前觸發角可實現方波無刷直流電機的等效的弱磁控制。
|
