釹鐵硼永磁無刷直流電動機的磁場分析
林德芳 （中國科學院電工研究所）
【摘 要】永磁無刷直流電動機磁場分布的定量確定對電機性能的預測極為重要。文中通過電磁場理論分析精確預測電機各部分磁場分布和氣隙磁通密度波形，并研究了磁體磁化方向、極對數、極弧系數和氣隙長度對磁場和氣隙磁通密度分布的影響，進行了有限元分析結果與實測值的比較，計算值和試驗值較吻合。
【敘 詞】釹鐵硼系永磁材料無刷直流電動機磁場分析
l引言
無刷直流伺服電機正在急速地取代傳統的有刷直流伺服電機，主要是前者具有明顯的優點：運行可靠，采用逆變器進行電子換向，取消機械換向器和電刷，便于高速運行；結構簡單，維護方便，壽命提高；無電火花，不引起無線電干擾；熱源（定子）在外，散熱條件好；轉子慣量小，響應快。但無刷電機的電樞磁場為非圓形跳躍式旋轉磁場，存在較大的轉矩波動，而電機磁場輸出轉矩和轉矩波動，很大程度上取決于氣隙磁通波形。本文通過電磁場理論的數值分析，定量分析直流無刷電機在不同負載情況下的氣隙磁密分布，同時對兩種典型的轉子永磁磁路結構下的各部分磁場分布進行了分析比較，為電機的合理設計和提高電機性能提供了依據。
2研究模型

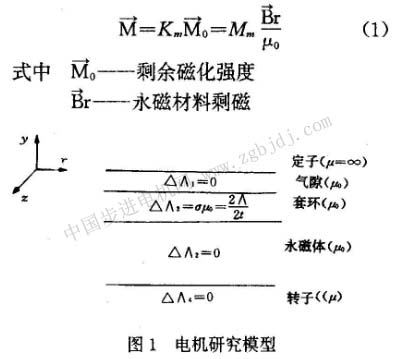

永磁無刷直流伺服電動機砑究模型如圖1所示，電機不同介質部分及坐標系表示在圖中
對于二維場，可不考慮磁化強度麗的Z軸分量，而磁體周圍存在的面電流分布。僅為Z軸方向與磁體幾何形狀以及平行定向與徑向定向這兩種情況下的磁化方向有關。磁化強度與面電流分布的關系如下：

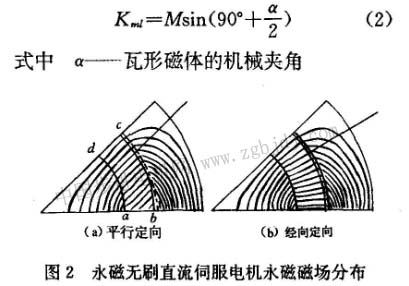

轉子磁鋼的磁化方向?qū)Υ艌龇植加杏绊�，這些影響又反過來制約電機的性能。根據上述研究模型，忽略套環，通過有限元磁場分析，獲得永磁無刷直流伺服電機磁場分布如圖2所示。平行定向即磁化方向平行于瓦形磁體的中心線，如圖2a所示。沿磁化體表面ab與cd的電流層方向相反，其大小為：
由式(4)可得：
沿k邊和ad邊的磁化強度矢量薪和法向單位矢量是連續變化的，其變化的電流層可用下式表示：
1．永磁直流伺服電動機2．永磁交流伺服電動機
徑向定向的磁化強度矢量動的瓦形磁體各點均為徑向，其電流層為：
沿ad與cd邊，夾角與α無關，恒為90度，其電流層為：

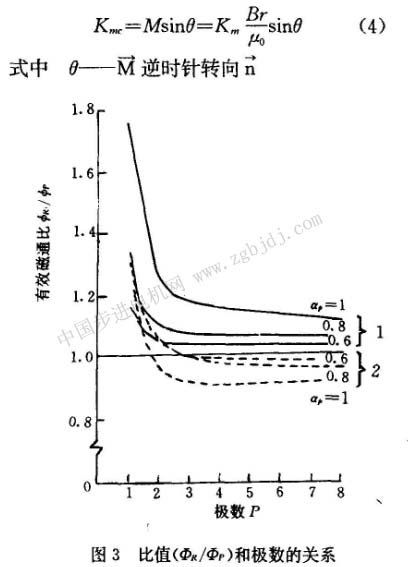

圖3表示永磁直流電機與永磁交流電機在不同極弧系數αP時，徑向與平行定向的有效磁通比值（φR／φP)和極數P的關系。
由圖3可知，對于αp=0. 6～0.8的2極直流電機，φR比φP高百分之十七至百分之三十四，隨著極數增加，兩者趨于接近。相反，對于αP≈1的4極或4極以上交流電機，φR比φP增加百分之四至百分之十。
3空載和負載下的磁場分布
電樞反應，即電機在負載下，電樞磁場對主磁場的影響。帶極靴的隱板結構能給電樞反應去磁磁勢提供通路，故電樞反應對磁鋼的去磁作用較小。凸極結構，由于磁鋼面向氣隙，電樞反應直接作用于磁鋼，如果磁路設計不當，負載過大，將會使磁鋼產生不可逆去磁。對直流有刷電機而言，電刷處于幾何中心線上，電樞反應磁場與主磁場正交，產生交軸電樞反應，在磁路不飽和時，其作用僅使氣隙磁場發生畸變，只有當電刷不在幾何中心線上，才產生電樞反應直軸分量。但無刷直流電機情況比較復雜，電樞反應與磁路飽和程度、電機轉向、電樞繞組聯結方式、導通順序和磁狀態角大小有關，因此，通過有限元磁場分析，確定在負載下電樞反應對磁場分布的影響，很有實際意義。

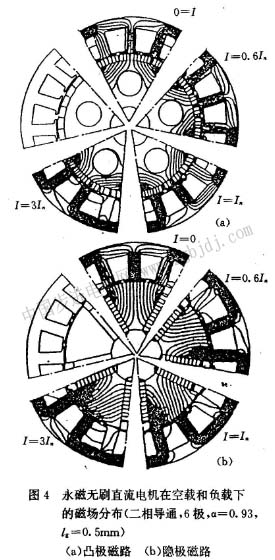

圖4表示轉矩為3. 5Nm，6極釹鐵硼永磁無刷直流電機，在二相導通星形三相六狀態、空載和不同負載時，極弧系數α=0. 93，氣隙長度L8=0.5mm，一個極距內的磁場分布。圖4a和圖4b分別表示凸極和隱極結構的磁場分布。相應的空載和負載下的氣隙磁通密度分布如圖5所示。
由圖4可知，由于電樞反應的影響，使合成磁場軸線隨著負載增加逆著旋轉方向移動。圖5表示近似矩形的空載氣隙磁密波形，在電樞反應影響下產生畸變，隨著負載增加而加劇，同時也看出氣隙磁密波形受定子齒槽的影響。
4電樞反應磁通的計算

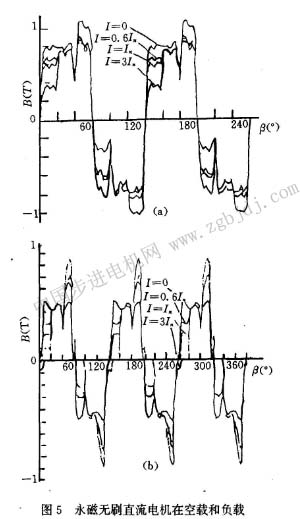

圖5永磁無刷直流電機在空載和負載下的氣隙磁場分布(a=0.93,ig =0. 5mm)
永磁無刷直流電機主體結構與永磁同步電機類同，所不同的是前者用位置傳感器檢測主轉子的位置，并將檢測的位置信號去觸發相應的電子換向線路，以實現無接觸式換流。對于以相交流伺服電機——永磁同步電機，也可根據圖1的研究模型，利用拉普拉斯變換求解電機電磁場方程來分析其電樞反應磁通，其導體等值電流密度為：
定子表面的電流密度為：
式中w-轉子角頻率
α——以弧度表示的極距
忽略端部效應，不考慮飽和，定子表面電流密度的拉普拉斯變換可推導為：
定子表面的向量磁位可表示為：
式中，T (p)取決于轉子幾何形狀和電機不同部分的特性。
根據定子表面向量磁位的表達式以及該相導體電流密度和電機長度l可得到n相的磁通為：
電樞反應磁通的拉普拉斯變換為：
根據式(9)，可得到該磁通與供電電流的關系為：
5 極弧系數與氣隙長度對磁場的影響

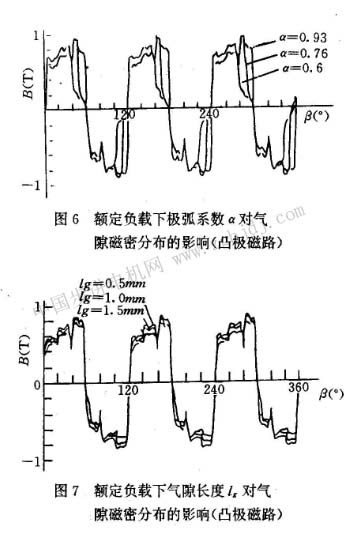

影響磁路****化設計的因素很多，極弧系數口和氣隙長度lg是關鍵因素之一。它們直接影響電機的利用率、氣隙磁通、電樞反應、力矩波動、磁路飽和程度和快速響應等。圖6表示在額定負載下，α對氣隙磁密分布的影響。

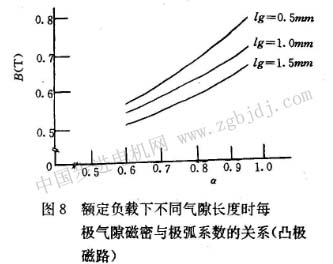

圖7表示在頹定負載下，以對氣隙磁密分布的影響。圖8表示在額定負載下，不同氣隙長度lg時，每極平均氣隙磁密與口的關系。
由圖6～8可知，在額定負載下，α=0. 93時的平均氣隙磁密比α=0.6時高百分之二十六，而如=1. 5mm時的平均氣隙磁密比如一0. 5mm時低百分之十六，因此，隨著d減小或七增大，有效磁通將減少。

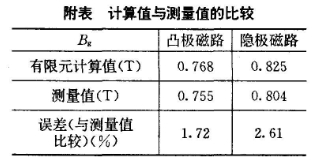

附表是6極釹鐵硼永磁伺服電機有限元計算值與測量值的比較，可以看出理論值與實驗值比較接近。
6隱級磁路下的直軸交軸電樞反應
轉子無極靴徑向磁路（凸極）的電機，由于磁鋼直接面向氣隙，如果α較大，則直軸與交軸電樞反應磁阻比較接近。但對于有極靴的隱極磁路，由于釹鐵硼永磁磁阻較大，接近空氣(μr=1. 05)，而軟鋼極靴的磁阻很小，導致大部分路徑極靴的交軸電樞反應磁阻較小，而必須經過磁鋼的直軸電樞反應磁阻較大。
圖9表示永磁無刷直流伺服電機在額定負載下交軸和直軸電樞反應磁場。對同步電機而言，由于交直軸磁阻不等，引起交軸電抗墨和直軸電抗Xd不等，(Xdq)，使定子磁勢和轉子磁場間夾角增大，使輸出轉矩有所增加。
7電機主要部分的磁密分布
通過有限元磁場計算，對電機主要部分的磁密進行了分析。

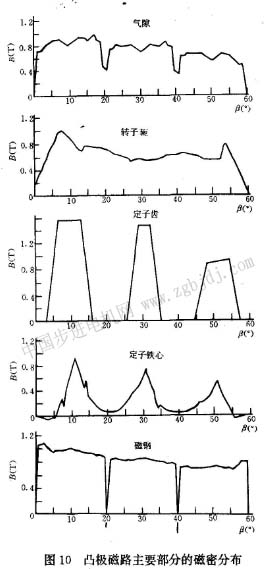

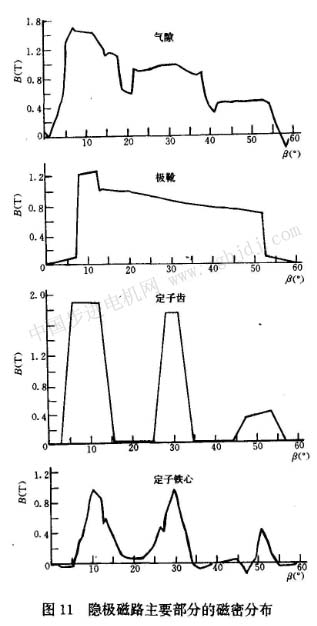

圖10和圖11分別表示凸極和隱極磁路在額定負載下一個極距內的不同半徑方向主要部分的氣隙、轉子軛、定子齒、定子鐵心、磁鋼和極靴的磁密分布。
通過對圖10和圖11分析表明，隱極磁路平均氣隙磁密比凸極磁路高百分之6.9，這是由于極靴的“聚磁”效應所致。凸隱極磁路中，定子鐵心內****磁密分別力0. 92T和1.0T。根據硅鋼片的B-H特性，鐵心內磁密較低，不會引起較大的鐵耗。但兩種磁路在齒部的磁密均較高，引起一定程度的齒飽和。隱極磁路中氣隙磁密較高，齒部更為飽和H3。
8結論
a．采用高能釹鐵硼永磁可提高氣隙磁密，從而獲得高轉矩，但高的氣隙磁密會引起磁路飽和，因此，通過有限元磁場分析，定量確定氣隙磁密分布，進行****磁路的研究是很有現實意義的。
b．通過有限元磁場計算，對永磁無刷直流伺服電機兩種典型的轉子結構凸、隱極磁路在空載和不同負載下的磁場和氣隙磁密分布進行了預測和定量分析、比較。計算值和試驗值較吻合。
c．凸極磁路雖然磁鋼直接面向氣隙，但因磁鋼磁阻較大，電機電感較小，電樞反應對磁場畸變較小。隱極磁路由于極靴的“聚磁”效應，使氣隙磁密提高，同時電樞反應路徑極靴，在一定程度上保護了磁鋼免受去磁危險。
d．分析了磁體磁化方向、極對數、極弧系數和氣隙長度對磁場分布以及氣隙磁密波形的影響。
e．比較了兩種典型磁路中電機主要部分的磁密分布。
f．本文提出的永磁無刷直流伺服電機的研究方法，對分析電機運行、合理選擇電磁參數和研究電機****磁路結構，提供了理論依據。
|
