無刷直流電動機電磁轉矩?zé)o脈動的條件
王承軍（蘇州電訊電機廠）

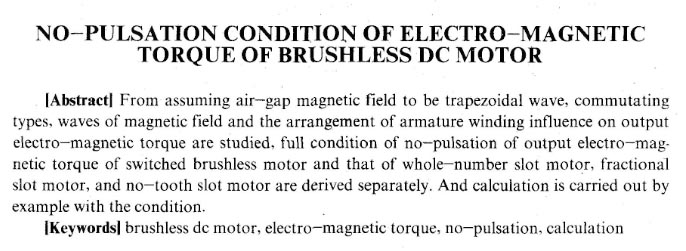

【摘要】從氣隙磁場為梯形波的假設出發，研究換向方式、磁場波形及電樞繞組分布對
輸出電磁轉矩的影響，導出開關式無刷電動機輸出電磁轉矩?zé)o脈動的充分條件及整數槽電機、分?jǐn)?shù)槽電機、無齒槽電機分別滿足輸出電磁轉矩?zé)o脈動的條件，并用此條件進行了實例計算。
【敘詞】無刷直流電動機電磁轉矩，無脈動計算
1引 言
具有不連續轉子位置傳感器的開關式無刷直流電動機（以下簡稱無刷電機），往往因其電樞磁勢移動的不連續性而存在電磁轉矩的脈動，而這種脈動又往往是這類電機作為平穩的力矩驅動，特別是低速力矩驅動時的主要障礙。
分析開關式無刷直流電動機力矩波動的原因主要有二，一是電磁力矩波動；二是齒槽力矩波動。齒槽效應引起的力矩波動是由于永磁體轉子與電樞鐵心的齒槽相互作用產生的，也稱為磁阻力矩波動，與電樞繞組分布無關。在無齒槽電機中就不存在齒槽力矩波動。本文探討的是具有不連續換向支路的開關式無刷直流電機如何正確選擇其電樞繞組和與之匹配的氣隙磁場，以達到消除其電磁力矩波動的目的。本文先從理論推導出發，導出滿足電機輸出電磁轉矩?zé)o脈動的充分條件。同時，根據電機結構的不同及考慮使周新型稀土永磁材料的可能，導出整數槽電機、分?jǐn)?shù)槽電機及無齒槽電機分別滿足輸出電磁轉矩?zé)o脈動的條件，最后給出了計算實例。
2電磁轉矩?zé)o脈動的原理

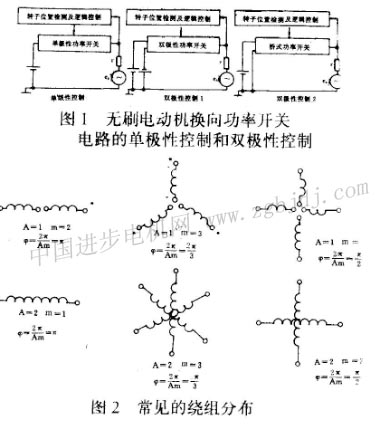

這里以能保證氣隙磁場成矩形波分布的永磁體轉子的無刷電機作為研究對象。首先引入無刷電機換向狀態角妒的概念。假定m個相繞組在空間呈對稱分布；則妒等于相鄰相繞組軸線間的夾角。由于實際用于無刷電機換向的功率開關電路有單極性控制和雙極性控制之分，如圖1所示，對應的相繞組軸線間的夾角也不一樣，在此統一表示為φ= 2π／Am
單極性控制A=1，雙極性控制A=2常見的繞組分布如圖2所示。

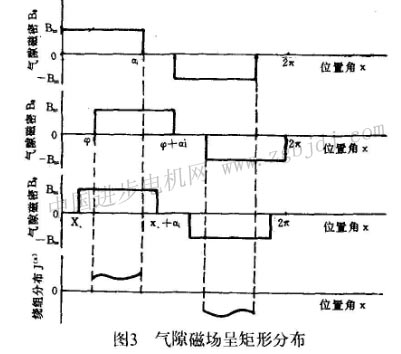

a.轉子永磁體產生的氣隙磁場呈矩形分布（見圖3）。
b．轉子以恒定角速度ω旋轉。
c．電樞繞組的自感和互感及換向瞬態過程忽略不計。
d．電樞反應忽略不計。
在上述假設條件下，電樞繞組產生的感應電勢為
e= Blv -=BlωR
感應電勢為矩形波，選擇合適的繞組分布、氣隙磁場分布寬度及換向形式，使導通的繞組線圈導體都分布在氣隙磁場平頂寬度下，則導通的繞組內的感應電勢皆為一恒值，其電壓平衡式為
式中 U-外加電壓，r-繞組電阻導通繞組內流過的電流為
由此可見，在恒定直流電壓供電的情況下，繞組分布、氣隙磁場及換向方式三者匹配良好的無刷電機其導通的繞組內流過的電流為一恒定值。
因?yàn)闊o刷電機具有不連續的轉子位置傳感器，故其電樞電流的換向過程也是不連續的，其電樞磁勢移動呈跳躍性。而在轉子轉動一個狀態角妒的范圍內，由于式(2)導通繞組內電流不變，其電樞繞組電流沿電樞圓周表面的分布也是不變的。每隔一個狀態角φ，轉子位置傳感器發出一個位置變動信號，使電樞電流分布函數向旋轉方向跳躍一個狀態角，如此循環往復，形成電樞繞組跳躍式旋轉磁場。所以，當轉子轉動在一介狀態角內的一個位置X0時，其產生的氣隙磁場也轉動一個位置x。，而此期間電樞電流分布不變，如圖3所示。

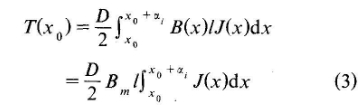

在矩形波磁場下電流積分得瞬時轉矩為
3實現電磁轉矩?zé)o脈動的方法
從式(4)可得出，若
可實現電磁轉矩?zé)o脈動，再考慮上節的要求導通的繞組內流過的電流為恒定值的條件，則實際的無刷電機輸出電磁轉矩?zé)o脈動的條件為
此條件要求電樞繞組電流分布達到無電流分布的區域?qū)挾却笥跔顟B(tài)角φ，且矩形波氣隙磁場的寬度αi要求大于電樞繞組有電流分布區域的寬度加上狀態角φ。所以φ愈大，αi愈大，則愈易達到電磁轉矩?zé)o脈動的要求。而從實際換向電路考慮，換向狀態角(由電機的換向方式?jīng)Q定，愈小則要求的換向支路數愈多，致使換向電路復雜、成本上升。而αi≤1 80度；且αi的增大受充磁工藝及漏磁的影響，所以要達到電磁轉矩?zé)o脈動的要求，就要選擇一定的換向電路，在φ已定的情況下，合理分布J(x)，即電樞繞組，選擇適當?shù)摩?SUB>i，即充磁頭極弧系數，達到磁場波形與繞組分布及換向方式的****匹配，使電磁轉矩輸出無脈動。
由于無刷電機換向的特殊性，對于大多數的換向電路，電樞繞組無電流區域是存在的。而式(6)要求的條件，對磁場分布的要求可以放寬到梯形波，只要取其中平頂部分寬度為αi。假設這樣的磁場波形更接近實際可以獲得的氣隙磁場波形。所以式(6)電磁轉矩?zé)o脈動的條件有實際的意義。
4有齒槽無刷電機電磁轉矩?zé)o脈動的條件
4.1整數槽電機

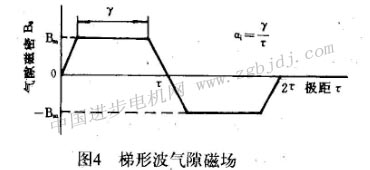

假定電樞繞組為m相空間對稱分布，任一時刻電樞繞組同時導通的相數為，m氣隙磁場為梯形波（見圖4）。

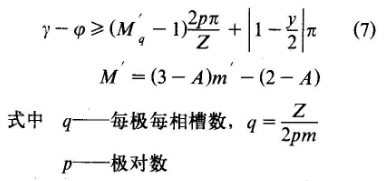

該梯形波平頂部分寬度為γ，電樞槽口寬度忽略不計，槽電流等效為一點電流元，線圈跨距為y，考慮式(6)，則電磁轉矩?zé)o脈動的條件為
4.2分?jǐn)?shù)槽電機
為了削弱齒槽效應的影響，較好的辦法是采用分?jǐn)?shù)槽，以減少有齒槽的無刷電機輸出轉矩的脈動。由于分?jǐn)?shù)槽繞組的特殊性，其每極每相槽數q不為整數，故不能直接采用式(7)。
由于分?jǐn)?shù)槽繞組本身決定了其具有一定的分布效果，故不可能連接成整距集中繞組，這給磁場波形、繞組分布及換向方式三者的匹配帶來一定的困難，但只要符合一定的條件，使其滿足電磁轉矩?zé)o脈動的條件仍是可能的。
在選取跨距少時，盡量使|τ-y|小。按以上二個條件進行繞組分布時，電磁轉矩?zé)o脈動的條件為
5無齒槽無刷電機電磁轉矩?zé)o脈動的條件

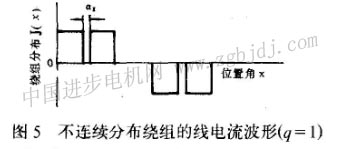

****消除齒槽效應影響的方法是采用無齒槽電樞結構，在無齒槽電機電樞繞組電流分布的分析中，要考慮到這時繞組電流的分布在一定區域中可以看成是連續的，而不能等效為一個點電流元，故對其分別討論。
為相鄰相帶之間無導體分布的角度間隙之間無導體分不斷餓角度間隙<π／m，這時，考慮式(6)電磁轉矩?zé)o脈動的條件為
由換向電路所決定，所以使得電磁轉矩?zé)o脈動的條件為控制永磁體轉子的充磁頭極弧數αi=γ／τ及相鄰相帶間無導體分布的角度間隙αII，采用適當?shù)膿Q向電路形式，選擇合適的γ和αⅡ滿足式(9)的條件就可以使電磁轉矩?zé)o脈動。
6實現電磁轉矩?zé)o脈動的實際可能

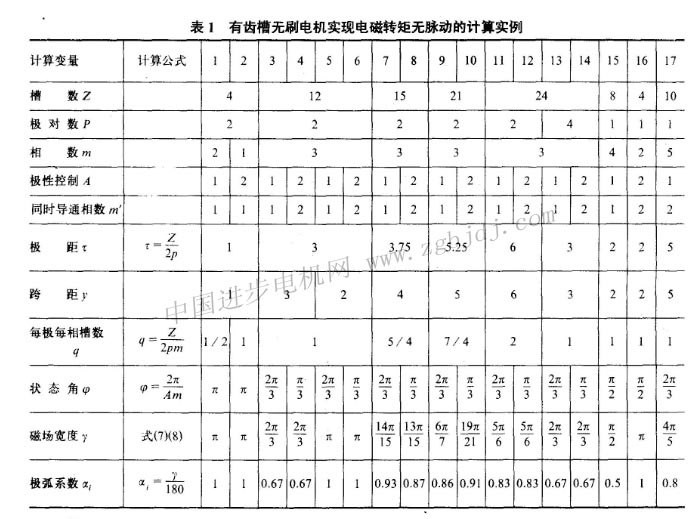

表1有齒槽無刷電機實現電磁轉矩?zé)o脈動的計算實例出，對于三相及多相無刷電機即使采用分?jǐn)?shù)槽繞組，滿足電磁轉矩?zé)o脈動條件的可能也是存在的，而要使輸出電磁轉矩?zé)o脈動，除了采用合理的換向電路及正確分布繞組外，重要的一點是如何獲得平頂寬度足夠的梯形波氣隙磁場。從表1的計算實例中可看出，滿足電磁轉矩?zé)o脈動要求的充磁頭極弧系數αi =0.5～1，在許多場合下要求αi≥0.67，而在采用分?jǐn)?shù)槽繞組的場合，更要求αi≥0.857，所以，采用什么充磁手段達到如此寬的梯形波氣隙磁場，是達到該類電機電磁轉矩?zé)o脈動的關鍵。
對于無齒槽電機，將φ=2π/Am等代入式(9)整理后得
對于單極性控制的換向電路A=l代入上式
考慮到γ<π和αⅡ<π/m的約束條件，可見永磁體磁極對稱分布且繞組也對稱分布的無刷電機，采用單極性換向電路，m=l時，必定存在電磁轉矩為零的區域，m=2時，必定存在電磁轉矩為零的點，只有當m≥3時，才可能滿足電磁轉矩?zé)o脈動的條件。不難證明，單極性控制時滿足電磁轉矩?zé)o脈動條件電機的氣隙利用率小于0.5。

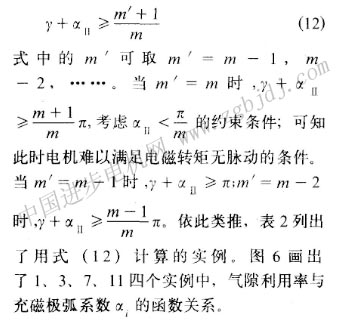

對于雙極性控制的換向電路，A=2代入式(10)。
表2用式(12)計算的實例
從圖6中可看出，目前常用的三相橋式換向電路（即方案1）在滿足電磁轉矩?zé)o脈動輸出的條件下，只有當充磁極弧系數αi> 0.92，其氣隙利用率才大于方案3。同理，方案7有當αi> 0.79，方案11只有當αi> 0.83，其氣隙利用率才大于方案3。所以，減小電磁轉矩脈動同時提高電機氣隙利用率的方法，不能只靠增加換向功率開關路數，而必須在充磁技術上加以保證才能達到。
7結論
a．開關式無刷直流電動機在梯形波氣隙磁密下，其輸出電磁轉矩?zé)o脈動的條件在理論上是存在的，在實際上也是可以達到的。
b．要實現電磁轉矩?zé)o脈動的要求，必須選擇合理的換向形式、氣隙磁場平頂波的平頂部分必須達到一定的寬度、電樞繞組的布置必須合理三方面共同考慮，其中氣隙磁場平頂波的平頂寬度是技術關鍵。
c．為降低齒槽效應的影響而采取的分?jǐn)?shù)槽繞組，只要遵循一定的條件，也可以達到電磁轉矩?zé)o脈動的要求。
d．為****消除齒槽效應而采用的無齒槽電樞，可以****地消除該類電機的轉矩脈動。而目前常用的三相橋式換向電路要滿足轉矩?zé)o脈動并有較高的氣隙利用率卻存在不足；故在目前的條件下，建議采用表2中的方案3，可以在換向支路數增加不多的情況下，較大地提高無刷電機的各項性能及材料利用率。
參考文獻
1毛鼎品譯。無刷直流力矩電動機電樞繞組參數的****化，微電機，1986，1
2郭偉．無刷直流電動機****磁場結構研究．微電機，1987，1
3陸永平，李鐵才，電勢換向式永磁無刷直流電動機，微特電機，1982，4
4張稼平，朱震蓮，方波電機轉矩計算，全國電機學術年會論文集，1990
5朱震蓮，張稼平，徑向稀土永磁電機磁路分析，全 國電機學術年會論文集，1990
6汪洪洲，武震聲，高線性機械特性的微型無刷直 流電動機。微特電機，1982，4
|
