微特電機論文:軸向磁場永磁無刷直流電動機的分析和設計


軸向磁場永磁無刷直流電動機的分析和設計
諸自強  (浙江大學)
張士紅 (天津安全電機有限公司)
大衛·豪 (英國謝菲爾德大學)

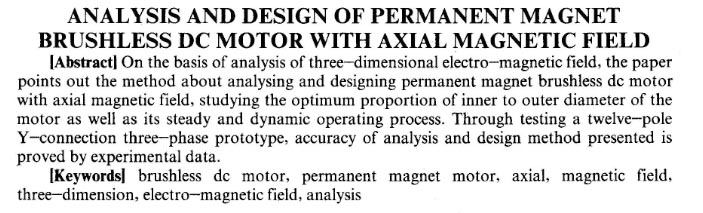

    【摘  要】本文以三維電磁場的分析為基礎,提出了軸向磁場永磁無刷直流電動機的分析和設計方法,研究了這種電機的內外徑的****比例及其穩態和動態運行過程。文中通過一臺12極三相星形連接的樣機實測數據,證實了所提出的分析和設計方法的正確性。
    【敘  詞】無刷直流電動機永磁電機軸向磁場三維電磁場分析
1引

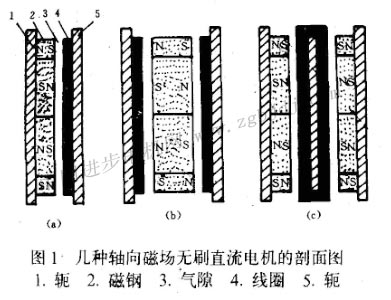

    軸向磁場永磁直流電動機分為有刷和無刷兩種結構,有廣泛的應用范圍,主要用于運動控制,特別適用于軸向尺寸要求較小的設備上,例如,汽車散熱器的鳳扇,電動車輛及計算機軟盤的驅動裝置。軸向磁場永磁無刷直流電動機有3種基本磁路結構,見圖1。圖la盡管需要推力軸承,卻是******的結構。
  由于大多數軸向磁場永磁直流電動機是無槽結構,電樞繞組的厚度比氣隙還大,因此總的有效氣隙相對偏大,故電樞反應影響很小,可以忽略不計。僅當功率/重量比值較高時,才需要考慮其去磁效應。軸向磁場無刷直流電動機的電樞繞組有以下幾種類型:
    a.類似于三相感應電的定子繞組,由于它是疊繞組,所以導線平均匝長較長。
    b.同心式繞組,線圈粘在定子軛上,可使結構簡單,但繞組的空間利用率不高。
    c.折疊式繞組,可顯著提高轉矩和效率。
    d.導線均勻繞于定子鐵心上的框形繞組,見圖l。
    軸向磁場結構與徑向磁場結構有兩點不同,即
    a.氣隙磁通是軸向的,定、轉子鐵心為盤式。
    b.工作導體排列成輻射形。
    這種電機的特點是:
    a.從電動勢的公式中可看出,導體的線速度隨半徑而變化。在一定轉速下,半徑越大,線速度越高,從而使氣隙磁通利用率提高。
    b.電負荷也隨半徑而變化,在內徑處****,外徑處最小。在繞組設計、溫升計算以及當磁鋼的去磁為不可逆時,必須考慮這種變化。
    對于高性能永磁無刷直流電機,在稀土永磁材料價格相對較高和電子整流式電機中相電流為非正弦波的情況下,電機的正確分析和設計是十分重要的,尤其在降低轉矩脈動,預估動態特性和提高磁性材料的利用率等方面更是如此。
  本文通過一臺12極三相星形連接的樣機實測數據證實了所提出的分析和設計方法的正確性。
2基本設計方程

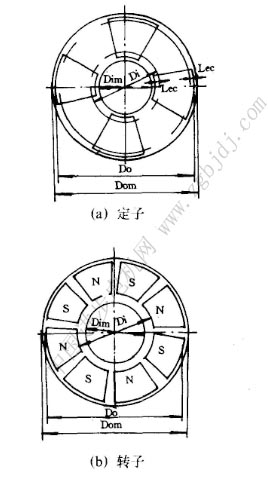

    式中Lec是繞組端部的伸長量,用以計算內外徑的邊緣磁通,它對無槽電機影響較大。
    由于電負荷和磁負荷隨半徑而變化,有以下定義:
    a.磁負荷Brav是半徑r和沿磁極中線氣隙磁通密度乘積的積分除以徑向長度,該長度等于實際徑向長度加上考慮繞組端部的延伸量射2Lec,該方法將在第3部分中說明
    b.電負荷Q在內徑(Di/2)處有極大值Q。
    2Kw取決于相數和通電方式,如雙極驅動星形聯接Kw=2/3;單極驅動星形聯接Kw=1/3。  Nph是相數,N是每相導體數,I是相電流,a是并聯導體數。
    因此給定輸出轉矩、電負荷和磁負荷、磁鋼外徑D,通過式求得內外徑的****比例,計算方法見第4部分。每相反電勢系數Ke也取決于內外徑,即


     由于軸向磁場無刷直流電動機通常使用無鐵心繞組,氣隙相應增大,而磁場外端轉速較高,使邊緣磁通產生的反電勢較明顯。同時,氣隙增大,減少了由定子繞組電流產生的嚴重去磁。磁鋼厚度通常由磁負荷即氣隙磁通密度而定或從機械角度考慮,磁鋼和繞組之間的氣隙長度lg要根據電機機械上所需間隙決定。

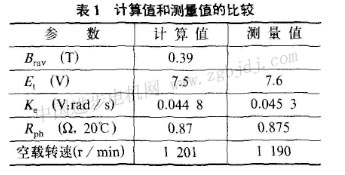

    表1列出反電動勢、磁負荷、繞組電阻、空載轉速的計算值和測量值對比表(繞組末端的伸長量lec約為1.5mm)。

3氣隙磁場分布、磁負荷和反電勢波形

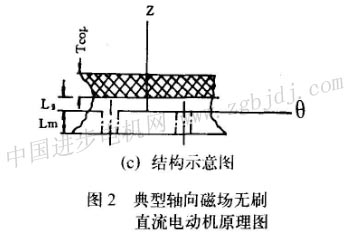

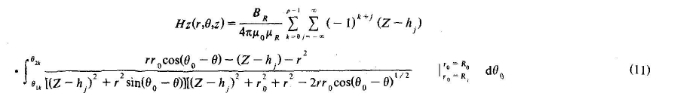

    假定定子鐵心和磁軛趨于無窮大,且導磁系數為無窮大,永磁材料為理想的,即永磁體內磁場強度恒定.HZ表示靜態磁場分量,參考圖2,進一步簡化為:

     磁通密度****值即磁負荷為:

    θ=0對應于磁極的中心。
    為簡化計算,徑向磁通的變化假設對各個角度相同。

    Bav是平均半徑(R0 +Ri)/2處的磁密Bav(θ)=Bz(r,θ)

     因此對整距集中繞組反電勢波形由下式得出

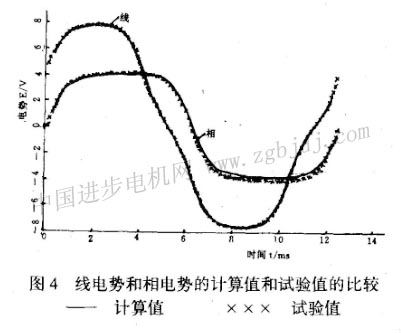

    圖4反映了圖2的電機每相和線間的反電勢波形計算值和測量值的比較,每相反電勢計算值用于靜態和動態特性的計算。

4內外徑的****比例
    電機內外徑的比例是設計軸向磁場電機的最重要參數之一。因?yàn)樗鼤?huì)影響定子繞組的伸長量、轉矩、反電勢、繞組電阻和效率等。在前面的方程中明顯得出,由于電機的輸出功率和轉速通常是給定的,輸出轉矩即可知道,因此選定內外徑的****比例是為了得到****效率,或者是效率****時磁鋼俸積最小,或者是效率****時轉動慣量最小。因此,效率為:

    式中V是電源電壓,且定義EtIt-=Tω
    推導后得出下式
    假如忽略鐵損

    很明顯,為了得到****效率,輸出電流必須最小,以使在輸出功率一定情況下銅耗****,這樣就可以導出****直徑比例。因此設計電機之前,通常定出外徑,為了滿足式(1),在給定轉矩情況下,要得到****效率,須滿足
    因此磁鋼內外徑的****比例可由下式得到

式中k=D0/Di。同樣,如果要使磁鋼體積最小時獲得****效率,因磁鋼體積Mvol與(D0 2-Di2)成比例,則


    軸向磁場永磁無刷直流電動機的分析和設計

    因此****內外徑比例可由下式得到

    同樣,要在轉動慣量最小情況下獲得****效率,因轉動慣量,成比例
     因此****內外徑比例可由下式得到

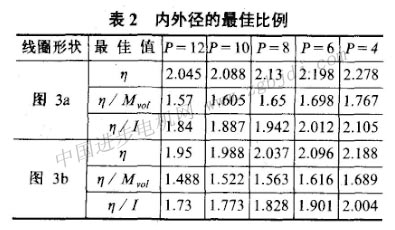

    顯然,能否獲得****效率,或磁鋼體積最小時效率****,或轉動慣量最小時效率最小,其內外徑的****比例取決于極數和定子線圈形狀。表2表明以上公式對不同極數和不同線圈形狀可以得到的****比例。它表明不象早期分析的那樣,當輸出功率****時導出比例k= 1.73介于15~2.2之間,當外徑一定時,極數越多,后值越小。
5穩態特性的動態模型
    在開始設計電機時,通常假定換向是理想的,即繞組的電感可忽略。而后這種方法用以預測穩態時的動態特性,從而獲得轉矩韌轉速的波動,象預測損耗、效率和機械特性曲線等。完全用數學模型的方法,由于通常計算會占用較長時間,因此在程序設計過程中是不合適的。但另一方面,對既有電感,又是非正弦電流波形的無刷直流電動機全部用分析方法進行計算是不可能的。
    然而,基于一種分析方法得到了發展,其中初始條件無法直接產生穩態解,它利了定子繞組電流的穩態波形的周期性,因此在預先設計中為估算電機的重要特性和機械特性曲線提供了簡捷的方法。
    這種方法由于假設轉速恒定,因此限制了使用。當電機加上負載后,由于機械時間常數較高使得由轉矩脈動產生的轉速波動有這種局限牲然而,如果完全用數學方法,就沒可將轉子運動方程和電學方程結合起來。這種方法的特征有:
    a.能計算任何反電勢波形。
    b.在驅動線路中,開關裝置和續流二極管的特性被模擬為經過一個恒定電阻后的壓降。
    c.該方法適用于正常、超前或滯后換向的計算。
    d.該方法能限制沖擊電流。

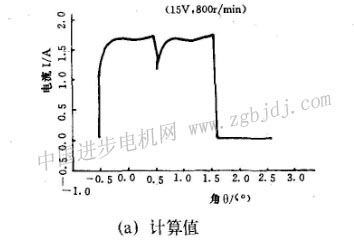

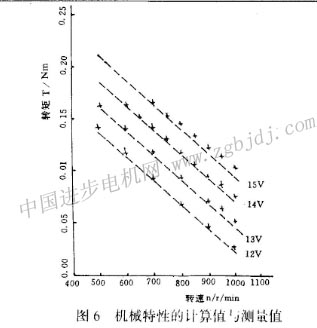

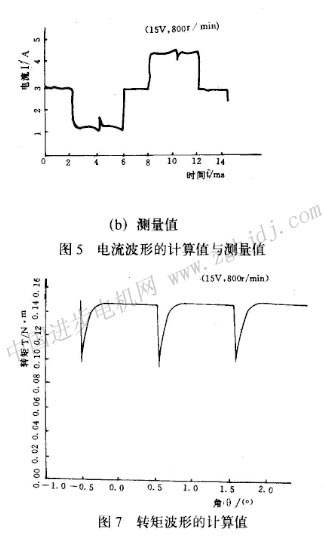

    圖5表示本樣機在同一輸入電壓下相電流的計算值和實測值的對比。圖6表示本樣機在不同輸入電壓下機械特性曲線的計算值和實測值的對比。圖7是轉矩波形的計算,盡管電感對電流波形影響較大,但對機械特性影響不大。從圖上看出,因樣機是無槽結構,電感很小,因此機械特性曲線幾乎是線性的。



6結語
    對于無槽電機,單邊氣隙和軸向磁場永磁無刷直流電動機的分析和設計方法,通過測試得以證實,改進了轉矩和反電勢方程,轉速n圖6機械特性的計算值測最值以及用三維模型分析的方法得出磁負荷和電負荷,盡管存在端部效應,也能預測出氣隙磁場的分布和感應電勢的波形。模擬穩態特性的方法,對預測重要特性,如電流波形、轉矩脈動和機械特性曲線提供了快速方法。另外依據極數、定子線圈形狀和設計要求得出了轉子磁鋼內外徑的****比例公式。
