電子飛行器用無刷直流電動機無位置傳感器控制
摘要：
綜述了無刷直流電機用于航空領域的無位置傳感器控制方法，詳細介紹了先選的、低成本的無位置傳感器無刷直流電機控制器的研發、測試結果及評估。電機控制采用檢測反電動勢的方法，而不是利用轉子位置或速度傳感器。為了提高電機的可靠性、容錯性、功率密度及性能，采用ASIC（專用集成電路）進行控制。
關鍵詞：無傳感器無刷直流電機；反電動勢；功率密度
1 引言
無刷直流電機結構簡單、運行可靠及高功率密度的特點使之更適用于實際的飛行控制運動、液壓及燃料泵和許多其它實用的場合。最為重要的是，現今以來，隨著用電力電子設備替代液壓傳動及氣壓裝置的發展，大量的研究及開發工作集中到電子飛行器方面的先進電機控制器的研究上。
無刷直流電機驅動一般需要傳感器來檢測轉子位置。位置傳感器的使用會增加一定的成本并降低驅動系統的可靠性。理論上，以下四種方法可以檢測無刷直流電機的控制：
1．電機的反電動勢
2．定子的三次諧波分量
3 續流二極管的導電間隔與開關電源裝置反并聯連接
4．端電壓和電流及解電機方程
這個項目始于2001年，很多公司對這次研發予以支持并提供了贊助經費。采用無位置傳感器無刷直流電機控剖方法，用于工業及航空樣機應用中，基于Fairchild公司ASIC（專用集成電路）芯片ML4425技術。此次項目研究的總結如下所述，特別詳細說明了分馬力無刷電機的空載和滿載啟動及穩態運行的過程�；贏SIC的無位置傳感器無刷直流電機的控制器部分已經標準化，通過重新設計功率區域，可以用于更大功率的裝置中。
2 無位置傳感器轉子位置估算
最近，F(xiàn)airchjld公司又引入了一個COTSASIC芯片ML4425技術，從而為無刷直流電機提供了一個單芯片無位置傳感器速度控制的新方法。這種ASIC（專用集成電路）的技術由一個反電動勢作為位置傳感器、單芯片vc0（壓控振蕩器）、一個邏輯序列發生器及一個鎖相環組成，從而極大地簡化了無刷直流電機的控制。ASIC還提供了一個芯片閘和電源故障檢測器。對于低于80伏的直流總線電壓而言，它們可以直接驅動外部P和N溝道的MOSFET（金屬氧化物半導體場效應晶體管）。具有恒定關斷時間的PWM控制環由內置放大器控制，從而限制電機的故障電流。 ML4425的轉子位置估算是根據電機相反電動勢檢測進行的。在一個無刷直流電機運行的過程中，三個相中只有兩相在任意瞬時被勵磁，詳見圖1。
反電動勢信號可以通過未激勵相繞組獲得，反電動勢的相位角取決于轉子位置。因此轉子位置可以通過檢測它與反電動勢的過零點間接獲得，這樣，可以獲得相位換向控制信號。反電動勢檢測器采用ML4425芯片。如圖2所示，三相電壓信號通過多路器與由中性模擬器產生的電勢相比較來提供一個變換信號。
多路器與信號變換器一起由換向邏輯單元控制，從而確保在相繞組激勵周期中放大器產生相應的相電壓。信號變換器、放大器、低通濾波器（不包括芯片上）、電壓／頻率壓控振蕩器及換向邏輯單元產生如圖2所示的鎖相環PLL方框圖。

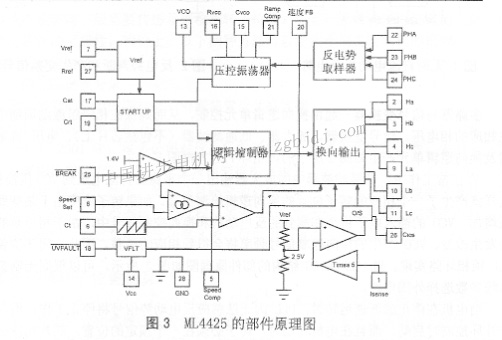

在正常工作中，低通濾波器中的放大器輸出一個平穩的直流電壓到vc0壓控振蕩器上，這樣就產生了一個相應的轉子位置的換向邏輯檢測信號。如果轉子速度由于某些原因而減小或增加，vc0的輸入電壓將會在測到的反電動勢和換向控制信號中，由于相位角的移動變化而發生改變。vc0產生的換向控制信號頻率將會得到相應的調整。因此，閉環位置的控制由PLL鎖相環路實現。ML4425 ASIC結構的部件原理圈如圖3所示�？梢愿鶕�(jù)無刷直流電機的系統參數選擇外圍電路。
當電機在停止或低速運轄時，PLL因無法感應反電動勢信號將停止工作，所以電機必須在開環控制時啟動。而且在電機起動時，轉子必須在一個預定的位置。芯片初次通電源時，ML4425被重設成一個特殊的定位模式。定位模式開啟了輸出驅動器LB和HA、HC，它們是在第一次換向狀態的中心將電機定位成30度電角度。詳情見換向狀態表1中的R狀態。定位模式的時間由一個連接在Cm管腳上的電容器設置。選取適當?shù)腃。值可以確保電機和其負載開始在R位置，如表l所示。
在定位模式結束時，控制器進入斜升模式。斜升模式從狀態A到狀態F開始換向，如表l所示。這加大了在固定時間內的換向頻率和電機速度的下滑，迫使電機達到一個足夠的速度使反電動勢采樣器對電機的反電動勢鎖定換向。
在斜升模式結束后，控制器迅速進入運轉模式。在這種模式下，被激勵的反電動勢和換向信號在鎖相環的控制下電機速度由閉環速度調整。閉環速度控制是通過在“管腳8”設置速度命令來實現的。其中的“速度設置”如圖3所示，它是由框線包圍起來的區域。速度命令的精度是由外置元件Rvco和Cvco決定的�？刂芃L4425的速度命令有很多種方法。一種方法是：使用一個來自VRE，的lOk的電位計與接在“管腳8”和“速度設置”上的滑動片接地。如果“速度設置”是由微控制器控制的話，內外DAC“數模轉換器”可以和VREF一起用作輸人參考值。指令速度能與源自“管腳20”的通過“跨導誤差信號放大器”的“感應速度”、”速度反饋”相比擬。“誤差信號放大器”的輸出端是“管腳5”和“速度比較指令”。“速度比較指令”上的電壓與斜升振蕩器相比擬可以制造一個PWM脈沖調制循環周期。這個PWM脈沖調制循環周期最終決定了電機的速度。
3電路設計
3.1 ML4425控制電路

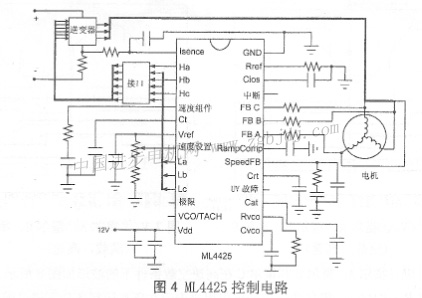

控制電路圖如圖4所示：
3.2接口及IGBT驅動設計

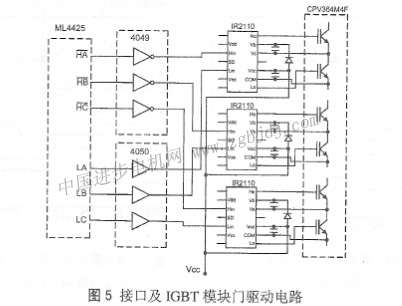

功率逆變器采用型號為CPV364M4F的IGBT模塊。接口及門驅動電路的設計是根據M L4425的輸出值及IGBT模塊的要求進行的。
4 測試
4.1高速運行

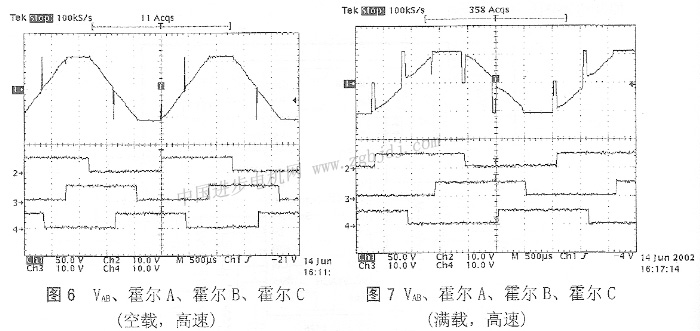

為了確保無刷直流電動機控制器的正常工作，無刷壹流電動機采用三個霍爾效應傳感器。這些信號僅僅是用于在不同條件下監控速度和確保正常運行的輔助信號。圖6展示了無刷贏流電機的相電壓VAB、霍爾A、霍爾B的波形，電機VAB的波形顯示額定速度為12000rpm左右。VAB、霍爾A、霍爾B霍爾C的滿載波形如圖7所示。

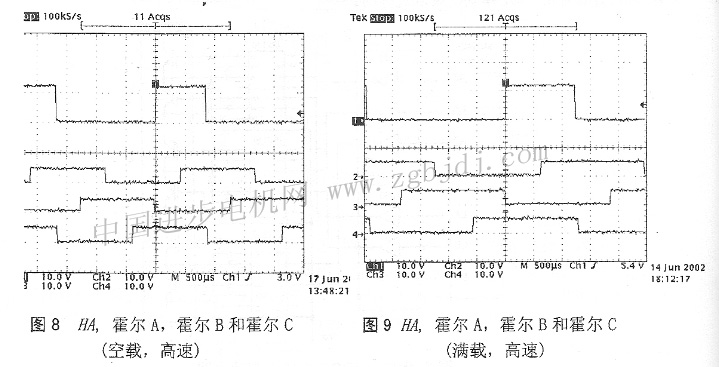

上位驅動HA，霍爾A，霍爾B和霍爾C在高速空載條件下的波形如圖8所示。IGBT門驅動  �；魻栃�(yīng)信號僅僅用來表示在所有運行條件下通過無傳感器方法正常產生一個門電路信號。HA，霍爾A，霍爾B和霍爾C的滿載波形如圖9所示。圖8及圖9的波形表明，在高速運行時其控制精度的效果是令人滿意的。 4 2低速運行

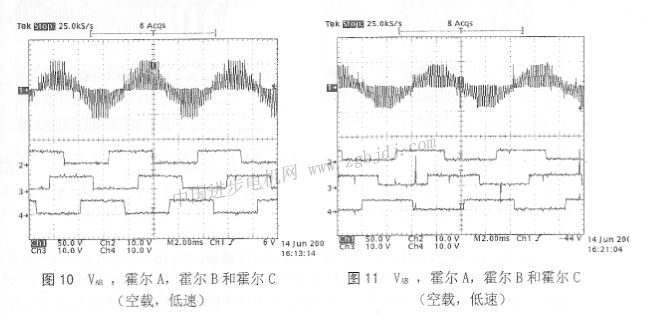

電機在空載、低速條件下運行VAB、HA，霍爾A，霍爾B和霍爾C的波形如圖10所示。電機在滿載、低速條件運行下VAB、HA，霍爾A，霍爾B和霍爾C的波形如圖11所示。

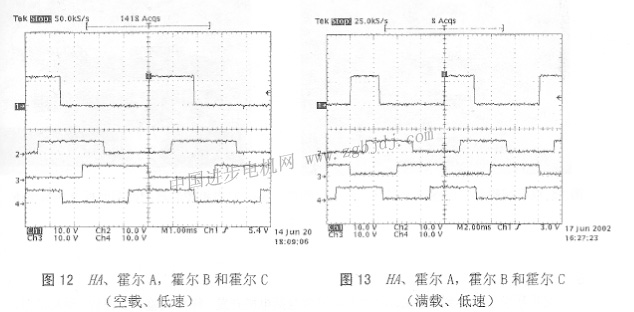

HA、霍爾A，霍爾B和霍爾C的空載低速波形如圖12所示。HA、霍爾A，霍爾B和霍爾C的滿載低速波形如圖13所示。

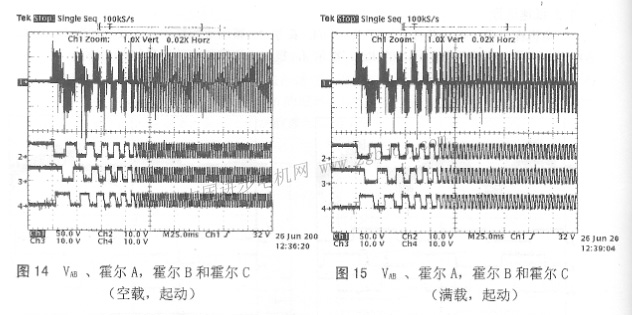

圖14所示的是VAB、霍爾A，霍爾B和霍爾C在電機起動時的空載條件下的波形圖。圖15所示的是VAB、霍爾A，霍爾B和霍爾C在電機起動時的滿載條件下的波形圖。

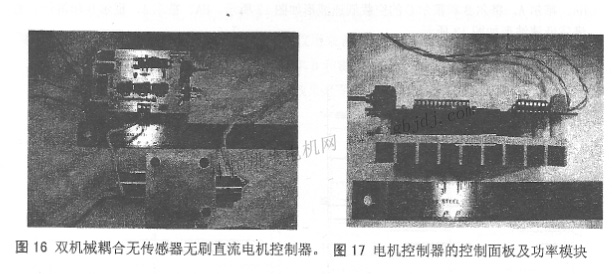

無刷直流電機控制器的樣機(達2kw)如圖l6、17所示。我們認為小型化設計使之成為2×4×2英寸、功率2kw的無刷直流電機是可行的。另外，隨著ASIC技術的不斷進步，可以預計會有不同的供應商提供相同功能、經過鑒定并能勝任航空領域的環境要求ASIC電機控制芯片。
5結論
這項研發項目得到很多公司的贊助，具體包括電機開發、樣機試驗以及評估。結構簡單、低成本、高可靠性的無位置傳感器無刷直流電機控制器能應用在航空應用領域。文中介紹了基于ASIC的無位置傳感器無刷直流電機控制器，ASIC的標準化將更容易用于更大功率的應用中。
|
