稀土微型磁鋼的高性能化和無刷直流小電動機的開發
一 前 言
采用了稀土類磁鋼的電動機由于磁鋼能產生較強的磁場，所以輸出功率大、體積�。滑F(xiàn)在這樣的小電動機廣泛應用在以醫療儀器，分析儀器，精密儀器為中心的各個領域。特別是80年代開發的釹鐵硼稀土燒結磁鋼由于在性價比上占有優勢，現在以電機行業為中新，得到廣泛的應用。但是，這種磁鋼由于容易氧化造成品質惡化，再加匕微細加工后其性能會大幅下降，所以微電機等所用的微型磁鋼在應用上還是有一些困難的。對此，技術人員們發現，如果在微細加工后，在磁鋼表面覆蓋一層Dy或者Tb等稀土類金屬，磁鋼的性能又能大幅地恢復。采用這種改良后的磁鋼組裝的電動機力矩常數大幅提升、也小型化。
本文重點介紹，微細加工后的釹鐵硼燒結磁鋼經性能改良處理后的磁性能，以及采用這種改良磁鋼制作的外徑中2．0mm和1.7mm的無刷直流小電動機的規格和特性，論述采用高性能永磁磁鋼使電動機進一步小型化的可能性。
二 釹鐵硼微型磁鋼的高性能化
2。1背景

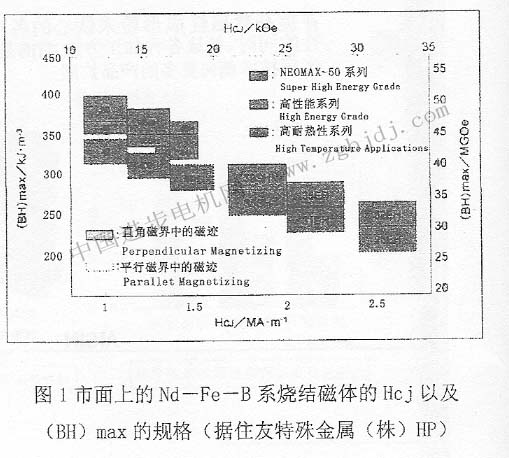

釹鐵硼燒結磁鋼是以Nd2Fe14B（正立方結晶體）作為磁體的主相，加上其他稀土類中富含的成分在燒結時形成液相，促進磁體主相粒子的生長和粒子表面的平滑化，不變形，發現這樣一來即使本來該磁體主相化合物的異方性磁場很弱，也能使其具有較高的矯頑力。但是，僅僅這樣還不能獲得持久、耐用的足夠矯頑力，還要以相對應的化合物（Dy2Fel4B，Tb2Fe14B）用具有更高的異方性磁場的Dy或者Tb適當?shù)刂脫QNd的成分，這樣才能根據不同用途制造和銷售具有不同規格矯頑力的永磁釹鐵硼微型磁鋼。此外，目前有一種傾向盡可能地降低粒界相（用稀釋效果使得磁化降低）的比側，保持形成燒結體組織的磁體主相的粒子直徑足夠小，研究開發出具有更高磁化性能和加工性能的釹鐵硼微型磁鋼。
但是如上所述，釹鐵硼微型磁鋼一旦經過機械加工磁特性依然會下降，即加工性能惡化問題。這個問題隨著磁鋼的尺寸越小就越為凸顯出來。這種加工性能惡化是指由加工引發的磁體表面層的氧化，組織結構的變形以及細微龜裂等發生的損傷，從而使其產生逆磁區易引起磁化反轉。以往MRI用和VCM用的磁體，由于閹磁體體積相比表醞所占比例較小，這類問題可以忽視。但是今后在有巨大發展前景的醫療器械，微型機械等所用的電動機，它采用的微型磁鋼體積很小，相比之下表面所占比例就較大，再加上加工之際所引起的磁體性能劣化這個問題就嚴重了。
對此佐川等人發現，通過在釹鐵硼燒結磁體的薄板（50微米）上用Dy金屬成膜后熱處理，矯頑力明顯地得到恢復。一般說來，雖然我們?cè)缫呀?jīng)知道通過熱處理磁體性能能得到恢復，但在表面導入稀土類金屬更進一步恢復矯頑力，這種工藝結果仍受到普遍關注。
2.2改良方法幫條件

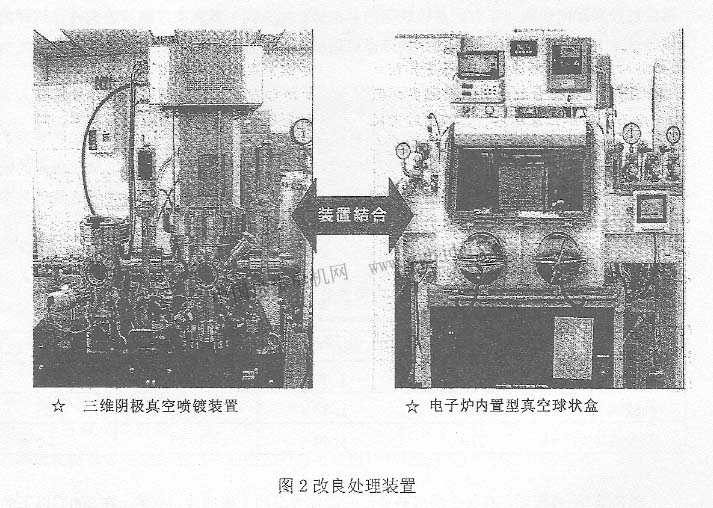

通過對釹鐵硼燒結磁體預件的切削、打孔、研削等工序，把它加工成加工精度為±5微米外徑~1. 2mm以及由0.9mm(內徑0.3mm，長2.9mm)的圓筒形狀。其次，根據已有的報道，運用能夠立體成膜的三維陰極真空噴鍍裝置，以數微米的厚度將Dy或者Tb金屬均勻地覆蓋子圓筒狀磁體的表面后，再在氧氣和濕度維持在數ppm以下的Ar氣體環境中，經過攝氏70-100度的高溫一定時間內熱處理后，使其磁性能得到恢復。此外，這類處理是在與上述的陰極真空噴鍍裝置相聯接的帶真空球狀盒的氣體循環精密儀器的Ar氣體環境下進行的。另外，在熱處理后還要繼續在攝氏60度下對其進行數十分鐘的熱處理。
2.3磁鋼性能的評價
經Dy或者Tb金屬定量成模處理后，再經過各種溫度下的熱處理，圓筒狀釹鐵硼燒結磁鋼經過徑向配向切割（正方結晶釹鐵硼的主相呈C軸方向）就具有了磁異方向性。這樣的磁鋼經過4. 8MA/m的脈沖磁場充磁，就可以用振動試料磁通測試計來評定磁特性了。
2.4改良磁體的特性

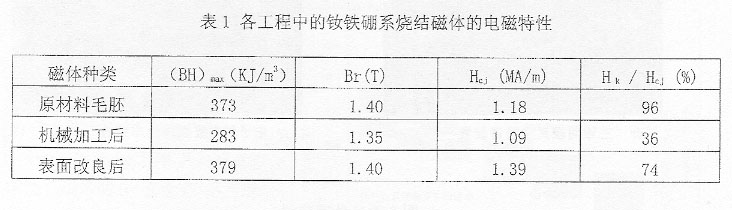

經過表面改良處理，可以明顯地看到磁鋼的矯頑力H。．提高和磁能積(BH)一的恢復。特別是用Dy1.4微米成膜，再經過900℃/l0min．+600℃/20min+的熱處理后，審0.9mm的磁鋼的Hcj值從1. 18MA／m增大到1.39MA／m。但是（陰）。也只能達到與原材料毛胚特性幾乎相同的水平379KJ/m3。表1所示是原材料毛胚和改良前后代表性的磁體特性。此外，用Tb成膜處理后，Hcj值也同樣增大。但是，角型性(Hk/Hcj)在處理后比原來降低了一些。

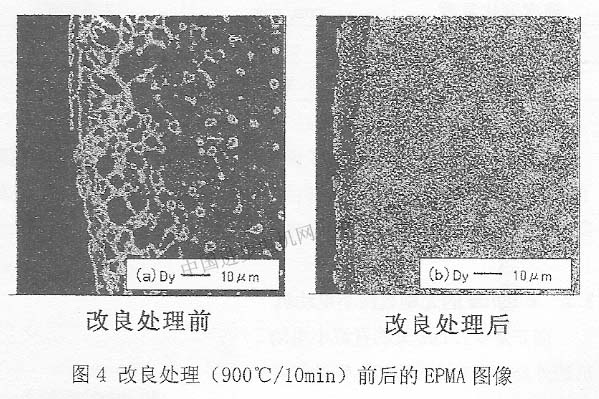

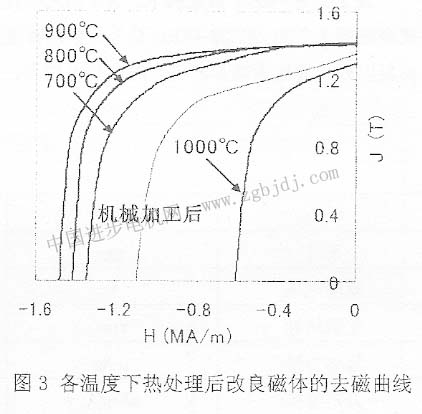

圖3是Dv成膜后，在各個溫度熱處理后磁體典型的去磁曲線。據圖，在900攝氏度以下的熱處理中矯頑力以及曲線的角型性隨著溫度升高而向上，在100℃時達到****的改良結果。但是，l000攝氏度下處理后的矯頑力與機械加工后的磁體相比都有大幅下降。為了查明其原因，我們研究一下改良處理前后的磁體斷砸的EPMA圖像（如圖4）。結果表明對于Dy的成膜、熱處理前Dy的少量粒界相（圖4b，橙色部分）、Dy沿著改良處理后磁體表面以及粒界相發生了偏移（圖4a，紅色部分）。
通過以上，可以明白通過改良處理Dy能夠有選擇性地?cái)U(kuò)散進低融點稀土類金屬的主粒界相內，也能滲入磁體內部，Dy不僅僅能到達各個釹鐵硼磁體主相粒子的表面，修復因加工被破壞的粒界相，還可以推知它能有效地恢復矯頑力。對于這一點，1000℃熱時，雖然Dy也混入釹鐵硼磁體主相粒子內部但由于沒有形成均一的粒界相，所以結果就使磁化和矯頑力大幅下降。
另外，改怠處理后磁石的矯頑力比實施細微加工前的散裝材料大大增加。即是說通過此次改良處理Dy成分可以有選擇性地?cái)U(kuò)散導入粒界相，與以往的1100攝氏度左右下沒有經過燒結過程，能有效地避免釹鐵原料合金中的情況不同，1100℃左右下沒有經過燒結過程，能有效地避免釹鐵硼磁體主相粒子內Dy的混入。結果是能做到不使磁化降低，矯頑力有效提高。使用Tb也能觀察到同樣的結果。因面，該改良處理適用于預先限制Dy以及Tb各金屬添加量后的高磁化型釹鐵硼燒結磁鋼，期待今后有更高磁化性能磁鋼適用于微型電動機。
三．直流無刷小電動機的試制和性能評價
把上文所說的改進后的圓筒磁鋼作為轉子，分別試制外徑2. 0mm以及1.7mm的無刷直流小電動機。先測初始特性即測定端子聞電阻、空載轉速及空載電流，運用這些實測值，算出起動力矩，力矩常數以及****效率。
3。l 由2．0mm的無刷直流小電動機
表2同時列出了試制的由2．0mrn的無刷直流小電動機初期特性和已有的藍木精密寶石株式會社所生產的SBL02-06HI型號的初期特性。并且，該試制電動挑除了變換了轉子磁體的材料以外，其他規格都和已有的電動機相同。
通過表2可知，電動機用了該改良磁鋼以后，起動力矩大約提升了百分之26，力矩常數提高了百分之23，****效率提高了百分之11，:特別是同磁氣隙中的和磁通密度密切相關的力矩常數的提高，可以明顯看出該改良磁體對電動機性能的改良效果。
3.2中1. 7mm的無刷宣流小電動機

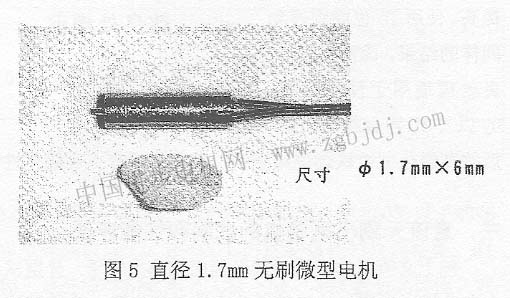

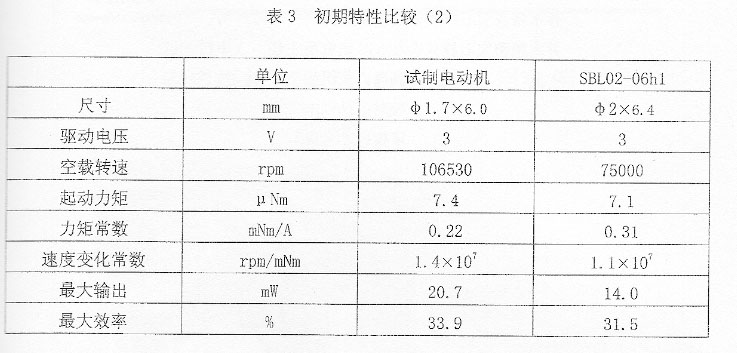

圖5是由1. 7mm無刷直流小電動機的外形。表3將其的初期特性和并木精密寶石株式會社所生產的SBL-06H1型電動機并排列出。
如表3所示，該改良磁鋼在電動機上和特殊線圈的適用，外徑1. 7mm的小電動機可以獲得和已知的電動機(φ2.0 mm)同等程度以上的扭矩。
四 今后的展望
上文以釹鐵硼小型燒結磁鋼的高性能化和在小型電動機中的應用實例為中心，論述了電動機更進一步小型化的可能性。因?yàn)殁S鐵硼燒結磁鋼是稀土類磁體中性價比****的，通過上述的改良處理可以籍其用于微型電動機。特別是，通過對磁鋼的改建處理，有選擇形地使處理?xiàng)l件的****化來達到所希望的磁化和矯頑力，能夠得到比目前方法生產的釹鐵硼燒結磁鋼性能更高的磁鋼，這對微型電動機性能提高有重大意義，我們把高力矩化、小型化上的期望寄托在磁鋼性能的提高上。
|
