無刷直流電動機無位置傳感器技術的新發展
呂魯瑩，陳敏祥（浙江大學，浙江杭州310027）
摘要：介紹了幾種無位置傳感器無刷直流電動機的轉子位置信號檢測方法的新趨勢，并論述了它們的基本原理、實現方法、優缺點和改進策略。
關鍵詞：無位置傳感器；無刷直流電動機；位置檢測
中圖分類號：TM30 文獻標識碼JA 文章編號：1004 -7018 (2008) 09 -0056 -04
0引言
無刷直流電動機具有調速性能好、效率高、起動轉矩大、控制方法靈活多變等諸多優點，故其應用范圍遍及各個領域，并且日趨廣泛【1】。但是傳統的無刷直流電動機采用附加的位置傳感器檢測轉子位置，不僅增加了成本和電機結構的復雜性，而且在某些高溫、高壓或者強腐蝕性環境中，位置傳感器會降低系統的可靠性或者根本無法安裝。因此，實現無位置感器的無刷直流電動機控制成為近年來無刷直流電動機發展的重要方向之。
目前，大多數無刷直流電動機無位置傳感器控制都采用反電勢檢測法和開環起動技術（又稱三段式起動法）。反電勢法【2】是迄今為止最成熟、最常見的轉子位置信號檢測方法，在應用上具體地可分為三種：反電勢過零點法、反電勢積分及參考電壓比較法、反電勢積分及鎖相環法。由于廈電勢幅值與電機轉速成正比，因此反電勢法都不適合于低速范圍。而目前廣泛采用的開環起動技術，它的成功實現與負載轉矩、電機參數、外施電壓、加速曲線等諸多因素有關，如果控制不當，很容易導致電機失步甚至起動失敗。如今．隨著磁性材料、電力電子器件和控制技術的發展，針對不同的性能需求和使用場合（尤其是在無刷直流電動機的起動和低速運行范圍），人們已經提出了諸多新型的無位置傳感器控制方法。本文詳細介紹r目前研究較多的幾種控制
1定子繞組電感法
定子繞組電感法是近年來無刷直流電動機無位置傳感器控制研究的熱門方向之一。當轉子處于不同的位置時，轉子磁場在定子繞組中產生的磁鏈不同，從而定子繞組的電感值也不同。根據這一性質，可通過檢測電感的變化來判斷轉子的位置。定子繞組電感法****的優點是，即使在零速?zèng)]有反電勢時也能有效地檢測出轉子位置：
早期的文獻[3]針對繞組星型接法的內嵌式(IPM)直流無刷電機提出了電感測量法。當兩相繞組電感量相等時刻即對應于反電勢過零點，此時繞組中性點電位為直流側中點電壓。文中對空調壓縮機進行了實驗，盡管低速時反電動勢很小，但中性點電位代表了位置信息，調速范圍可達到500 -7 500r／min．

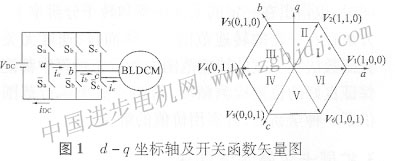

后兩年，普適性較強、較為成熟的定子繞組電感法（即該方法對電機轉子結構無特殊要求）是根據定子鐵心非線性磁化特性，即靠近轉子永磁極的定子能被強烈磁化[4-6]。由于定子存在鐵心磁飽和現象，所以靠近磁極的定子繞組按照順磁方向電流的變化率大于逆磁方向的電流變化率。轉子不同位置時，通過PWM變換器給定子繞組在固定的時間內加恒定的電壓矢量，則流過定子繞組的電流值不同，通過比較其電流值的大小可以確定轉子磁極的位置。定子繞組電感法檢測轉子位置分為兩個階段：一是位置的初步估計；二是位置的精確估計。如圖l所示，建立d-q坐標軸平面，其中d軸方法的基本原理、應用場合、優缺點及改進策略。是轉子N極位于相應的定子繞組的軸線時的相對位置，此時對應定子繞組電感值最小。主電路中三對橋臂分別設為開關函數，利用矢量的概念把主電路對應的八種通斷狀態用矢量表示，根據實際情況，圖中只給出了六種通斷狀態的矢量表示。
 電機起動時，把一對大小相同、方向相反的電壓矢量在采樣時間r分別加在對應相定子繞組上，通過對主電路中直流環電流值的采樣、保存、比較后得出結果。在位置估計的第二階段，把包含在d軸右半坐標平面的一對電壓矢量在t內分別加在對應相定子繞組上。對直流環的電流值采樣、保存，并且與前面獲得的電流采樣值比較，從而可以進一步確定轉子位置。例如，第一階段，在電機上分別加電壓矢量V1與V4，通過對直流環的電流值采樣后分別得到I1與I4比較、I1與I4的大小，可以把d軸（轉子磁極北極）位置初步確定在180度電角度范圍內。第二階段，把電壓矢量V2與V6在T內分別加在對應的定子繞組上，在導通時期的最后時刻對直流環電流I2與I6采樣。然后把I1與I4值與I2與I6進行比較，假設I1值是其中****的，則可判斷轉子d軸位于圖1中I或者Ⅵ區域內，這樣可以把轉子的位置確定在60度電角度的范圍區城內。傳統的方法將轉子位置確定在這一范圍內已是極限，但在定子繞組電感法中，利用位于q軸處的定子繞組電感值****的事實，可進一步把轉子位置確定在30度電角度范圍內。假設，I2大于I6則說明轉子位置在圖l中Ⅵ區域內靠近d軸的30度電角度范圍內，否則轉子位于Ⅵ區域內靠近d軸的30度電角度范圍內。從而可以更精確地確定換相時刻，并驅動相應的相繞組。
在位置初步估計時，如I1近似等于I4時，則說明轉子位置位于電壓矢量V1或V4的垂直處。此時通過比較I1與I4值的大小難以確定定子繞組的磁極。但依照同樣的方法，更換電壓矢量對并加在對應相的定子繞組上，也可以初步確定轉子位置。
定子繞組電感法確定轉子位置時，電壓矢量加在對應相繞組上的****導通時間Ts是一個非常重要的參數。確定Ts的原則是，在確保轉子停轉的前提下，盡可能增大電壓矢量對電流的差值。同樣以空調壓縮機控制為例，定子繞組電感法的調速范圍大概能達到500 -7 500 r/min。
以上兩種方法都實現了轉子轉速?gòu)慕茷榱闼俚礁咚俚目刂�，精度高、誤差小，但是兩種方法都需要對繞組電感進行不斷的實時檢測，實現難度較大。電感檢測技術能否成熟取決于能否精確地檢測出電感的變化。如果在不髟響無刷直流電動機運行性能和應用領域的前提下，能夠通過對電機結構的適當改造，使得電感隨轉子位置的不同有較為明顯的變化且方便實時檢測，則不失為一種****潛力的發展趨勢：
2速度無關位置函數法
速度無關位置函數法是基于一個全新的物理概念而提出的檢測方法【7】磁鏈函數在物理意義上與轉速無關，因而理論上借助磁鏈函數進行轉子位置檢測的方法適用于整個速度范圍。具體地說，速度無關這個物理概念是基于速度獨立位置函數而形成的，運用這個函數能估算出換向瞬間從接近于零（額定轉速的百分之十五）到高速度之間的任一值。這個方法最早由國外提出，國內相繼以仿真模型的形式驗證了該方法的正確性和可行性【8-9】。
為了便于說明，先對電機做以下三點假設：
(1)電機運行于額定條件，忽略繞組電流的磁飽和現象；
(2)漏感很小，忽略不計；
(3)忽略鐵耗：
列出無刷直流電動機的電壓方程如下：
(1)式中：Ua、ia、R、Ls、Lm、θ、λar分別表示4相的相電壓、相電流、相電阻、自惑、互感、轉子位置和轉子磁通在A相產生的磁鏈。在穩定系統下有：
線電壓方程可表示為：
這里ω和ke分別表示速度和反電勢系數�？梢钥闯鍪�(1)中的λar（θ）表示為一個常量乘以一個周期函數，這個函數隨式(3)中所示的轉子位置而變化。這個fabr（θ）是線到線的磁鏈形式函數，隨轉子位置而改變�，F(xiàn)在對函數H（θ）ab作如下定義：
為了消除式(6)中的ω將兩個線線函數H（θ）相除，得到一個新函數G（θ）
利用兩個函數之比，可以得到****的位置信號，該信號在每個換向點具有高靈敏性，且與轉速無關。在每個換向間隔中對兩個線線函數H（θ）的連續合并，可以產生函數G（θ）這個函數與速度無關，且包含連續的位置信號。由于電機以任何轉速運行時該函數的表達形式都是一樣的，且與轉速無關，所以在穩態和暫態都能得到一個精確的換向脈沖。
這種方法能在轉子轉速近似為零到高速時對轉子位置進行檢測并給出換相時刻。但是該方法的理論分析與仿真模型是基于無刷直流電動機具有理想的梯形波磁場的前提下（財電機所做的三個假設），將磁鏈函數值與預先設定的閾值進行比較來檢測電機轉子的位置，并未給出磁鏈函數特性和換相閾值的確定方法，也未給出實驗條件改變（如改變無刷直流電動機的極對數）情況下是否有轉速范圍限制及如何選擇的確切答案，而這些都關系到該技術能否可靠、有效地應用。文獻[10]就磁鏈函數特性分析、判斷電機換相的閩值以及適用的轉速范圍的選擇等關鍵問題進行了深入研究，通過實驗指出：磁鏈函數法是對線間反電動勢過零點的間接利用，因此無需無刷直流電動機具有理想的梯形波反電動勢。同時，也指出在一定的采樣頻率和轉子分辨率下，該方法存在一定的轉速范圍�？傮w而言，速度無關位置函數法在很寬的轉速范圍內和暫態過程中都能夠保證良好的位置檢測精度，為拓展低速運行范圍提供了一種全新的、有實用價值的解決方案。
3擴展卡爾曼濾波器法
基于擴展卡爾曼濾波器(EKF)的狀態觀測器法也稱為轉子位置計算法。它是指在獲取繞組電壓、不導通相反電勢和負載電流等變量的基礎上，利用特定算法預測電機轉子的位置以及轉速。但是在實際情況中，直接計算出來的數據往往是不準確的，需要用卡爾曼濾波器來濾除誤差�？柭鼮V波器是現代控制理論中對噪聲環境下系統扶態估計應用最成功的方法。作為其在非線性系統上的應用，擴展卡爾曼濾波器( EKF)利用局部線性化手段，可以有效地削弱隨機干擾和量測噪聲的影響，更適合于在惡劣環境中應用。文獻[11]提出了一種基于擴展卡爾曼濾波器(EKF)估計無刷直流電動機轉子位置和轉速的方法。采用三相定子相電流實現對電機轉子狀態的估計，計算量小、成本低，但是該方法在轉子起動時必須設置預定位，否則有可能出現因估算不準確而導致電機不能正常起動的情況。文獻[12]則將定子電流、電壓和整段反電動勢作為狀態變量，用擴展卡爾曼濾波的方法對電機的轉速和轉子位置進行檢測。該方法可以較好地測出無刷直流電動機的轉速，特別是在轉速比較低的情況下；但該方法存在一定的延時，關鍵是****初始狀態和方差陣選擇需通過湊試法獲得，且電機參數在運行過程中還會有細微改變。
盡管擴展卡爾曼濾波器法較早提出，但因其計算繁瑣，對微機性能要求較高，應用并不廣泛。近些年，具有快速?gòu)?qiáng)大計算能力的數字信號處理器( DSP)在無刷直流電動機控制中的應用，保證了轉子位置、轉速和擾動轉矩信息的實時陛，從而使擴展卡爾曼濾波器法的可行性和可靠性大大提高了。文獻[13]將定子電流、轉子轉速相位置作為狀態變量，來實現擴展卡爾曼濾波器無刷直流電動機無位置傳感器控制。在實驗中，以變頻空調電機為控制對象，采用TI公司的TM S320F2812數字信號處理器作為控制芯片。實驗結果表明無論是運行在高速還是低速，該方法都能快速、準確地檢測出轉子的轉速。文獻[14]同樣在實驗中采用TMS320F2812數字信號處理器作為控制芯片，進一步提出了具有相位、增益校正的擴展p爾曼濾波器法，實驗結果表明其具有非常好的控制效果，在一定的調速范圍內完全可以取代有位置傳感器控制器在壓縮機、風機、泵等的應用。
4智能控制法
隨著科學技術的日新月異，智能化控制得到了****的發展。例如模糊控制、神經網絡控制[15-16]等在無刷直流電動機無位置傳感器控制領域也得到了應用，并取得了一定的控制效果。這些控制方法的優缺點是：無需被控對象進行精確的數學建模，而且具有很強的魯棒性，非常適合控制電機這種非線性、變參數對象，尤其對電機在低速范圍內的性能有所改善；但是，控制系統性能、計算量大小、計算速度快慢與控制方法本身特殊的結構和性質有關。同時，一些算法相當費時，也限制了它們?cè)趯?shí)時性要求較高的控制系統中的應用。通過分析無刷直流電動機間接位置檢測原理，提出了基于徑向基函數( RBF)神經網絡的無刷直流電動機無位置傳感器控制法[17]。電機的端電壓和相電流通過神經網絡的訓練和邏輯處理后能估算出磁鏈向量，而磁鏈向量中包含轉子位置信號，即可獲得轉于磁極位置。實驗結果表明神經網絡應用在無刷直流電動機控制中可取得較高的精度。在此基礎上，文獻[18]又提出了基于小波神經網絡的無刷直流電動機無位置傳感器控制新方法，該方法構建小波網絡模型，采用梯度下降法對網絡進行訓練。實驗結果表明，該方法相比于前一種方法，具有訓練時間短、控制精度高等特點。
5結語
本文著重論述了目前國內外研究較多的幾種無位置傳感器無刷直流電動機的轉子位置信號檢測方法：定子繞組電感法、速度無關位置函數法、擴展卡爾曼濾波器法和智能控制法。這些檢測方法目前尚未成熟，但因其能較好地解決無刷直流電動機在靜止和低速狀態下檢測轉子位置的問題并盡可能大地?cái)U(kuò)展電機的調速范圍，是未來電機控制技術中較有潛力的發展趨勢。本文介紹了上述方法的基本原理、實現方法和優缺點，并對它們的應用與改進策略做了一定的分析和討論。
|
