雙余度無刷直流電動機的建模與余度控制技術
馬瑞卿，劉衛國，楊永亮
(西北工業大學，陜西西安710072)

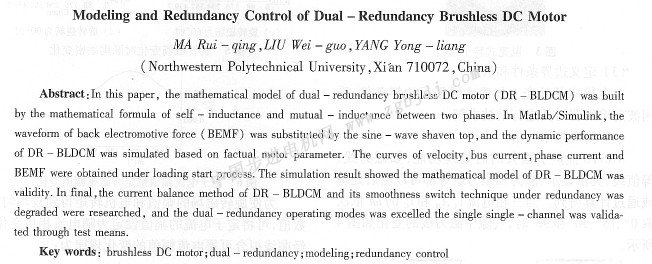

摘要：參考自感和相間互感的關系公式，建立了雙余度元刷直流電動機的數學模型。在  環境下，采用正弦波削頂法等效反電勢波形，并針對實際電機參數，得到了電機帶載起動過程下的轉速、母線電流、相電流和反電勢的動態性能仿真曲線。仿真結果驗證了電機數學模型的有效性。在此基礎上，對雙余度無刷直流電動機電流均衡和余度降級時的平滑切換技術進行了研究，實驗證實了雙余度熱備份工作性能優于單通道工作。 關鍵詞：無刷直流電動機；雙余度；建模；余度控制
中圖分類號：  文獻標識碼：A 文章編號：1004-7018(2008)07-0032-04
0引 言
稀土永磁無刷直流電動機以其調速性能優越、壽命長、效率高、維護性好、應用廣泛等特點得到了電機界的公認[1]，但電機繞組、功率逆變器、轉子位置傳感器在當今技術條件下仍為系統的薄弱環節，在航空航天等高可靠性領域，采用單通道設計往往不能滿足要求。因此，在電機定子中隔槽嵌放兩套獨立繞組，并采用兩套獨立的功率逆變器和兩套獨立的轉子位置傳感器構成雙余度無刷直流電動機(以下簡稱  )控制系統成為航空航天領域的研究熱點。雙余度系統通常工作在熱備份方式，當一個電氣通道發生故障，另一個通道仍能繼續工作，系統可靠性大為提高[2]。
但是，  在雙通道同時工作時，相間互感勢必對電機性能產生影響。而通過磁場分析計算只能初步得到電機的基本參數，為了研究系統的動態性能，就需要通過建模、數值分析或試驗的手段掌握其內部參數的變化規律[3-4]。
本文建立了  的數學模型，根據電機自感與相間互感的公式，得出了相間互感關系，在  環境下，得出了電機帶載起動過程下的轉速、母線電流、相電流和反電勢動態仿真曲線。驗證了電機數學模型的有效性。同時，通過對  的電流均衡和余度降級時的平滑切換技術的研究，證明雙余度熱備份工作性能明顯優于單通道工作。

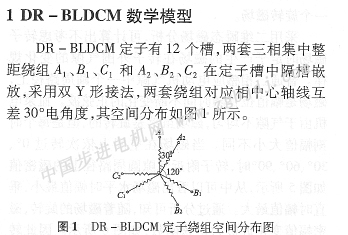

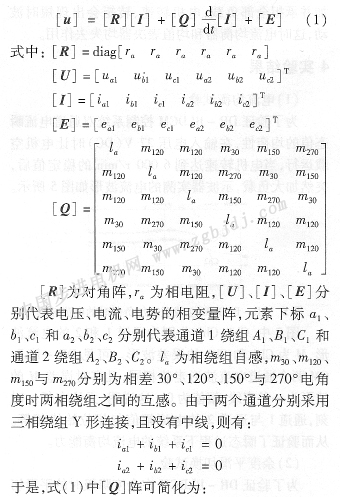

由于BLDCM電壓、電勢和電流均為非正弦波。假設：磁路不飽和；不計渦流和磁滯損耗；兩套三相繞組完成對稱；功率開關器件為理想元件。則由文獻[5]，可得到DR-BLDCM的電壓平衡式：

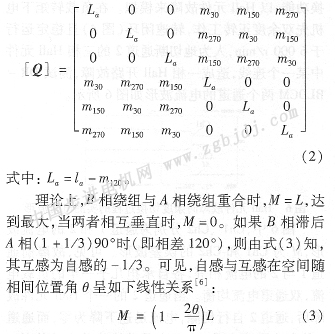

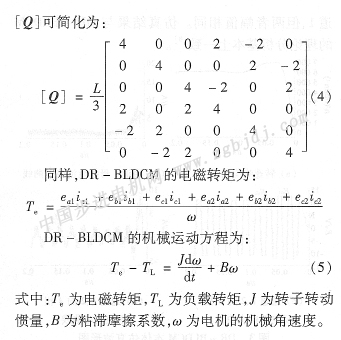

由于雙套繞組采用隔槽嵌放式集中整距繞組，其雙余度繞組之間對應相軸線互差30°，每一相與另一套繞組的次對應相互差150°，每一相與另一套繞組的第三對應相互差90°(其互感為零)。從而
2 仿真分析

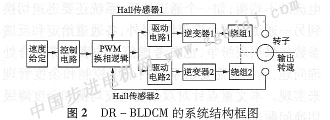

通過以上得出的  數學模型，根據圖2的系統結構框圖，可很方便地建立其控制系統在  環境下的仿真模型。
反電勢和換向邏輯模塊有很多建模方法，如二維有限元結合時步法[7]、分段線性法[8]等，也取得了比較好的仿真效果。本文采用一種比較實用的正弦波消頂?shù)姆椒�，即用消去頂部的正弦波�?lái)代替梯形波，從而在很大程度上減小了仿真的計算量，效果比較理想。

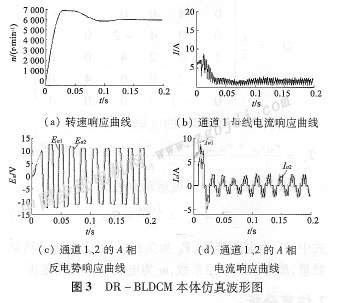

為了驗證  仿真模型，考察雙余度熱備份工作時系統的動、靜態性能，電機在額定負載下起動，得出電機輸出轉速n、通道1的母線電流、通道1和通道2的A相電流La和反電勢Ea。的仿真波形如圖3所示。
從仿真波形可看出，電機起動后，隨著轉速升高，反電勢迅速增大，相繞組電流和輸出電磁轉矩減小。由于  兩個通道的對應相繞組存在30°的位置角，通道2的每相反電勢和相電流滯后通道1，但兩者幅值相同。仿真結果與  的理論分析基本一致[9]。
3余度控制技術
 的余度控制十分重要。雙通道除了存在電磁耦合，還會因參數的分散性，導致雙通道電流的不均衡；如一個通道故障，系統還要迅速切換到另一通道實現余度降級；另外，各通道給定和反饋參數如果出現紛爭，也要考慮信號的表決等綜合處理問題，這些都需要由系統的余度控制和余度管理來實現。本文重點針對雙余度電流均衡和余度降級切換問題進行研究。

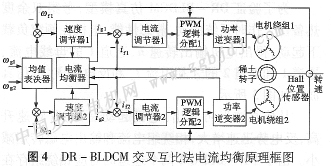

針對電流均衡，本文提出了一種交叉互比法，可實現實時電流反饋均衡，圖4為交叉互比法電流均衡原理圖。熱備式運行時，先將給定電流的平均值作為雙通道的給定，然后，求取通道1和通道2的實時反饋電流值  誤差****值的平均值ε，考慮到電流為負反饋，所以對反饋電流大的通道的給定電流值上加ε，對反饋電流小的通道的給定電流值減去ε，即可實現電流均衡。實際電流值較小的通道，其反饋值比原來值減小ε，電流閉環調節器將會使其電流向增大的方向調節，而對實際電流值較大的通道，反饋值比原來值增大ε，電流閉環調節器將會使其電流向減小的方向調節。
圖4中，輸入信號表決采用常用的均值表決法，但當余度需要降級時，故障通道被自動切除，其電流通過續流回路自動減小，而非故障通道電流迅速增加并承擔全部負載，電機轉速、轉矩會出現短時波動，這時電流均衡器和均值表決器均失去作用。
4實驗結果
(1)電流均衡試驗

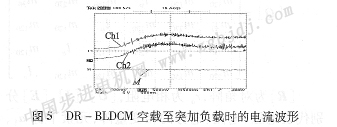

為了驗證DR-BLDcM控制系統雙通道電流瞬態值的均衡性，在輸入電壓27 v(DC)時讓電機空載運行，當電機轉速達到6 000 r/min的穩定值后，突然加大負載，示波器實測的電流波形如圖5所示。
圖5中，  分別為通道1和2的電流波形，盯為  的誤差波形�？梢�  兩個通道電流波形走勢相同，且實時誤差肘的波形為一條直線，幅值為0。這說明，無論在任一時刻，通道1與通道2的電流幅值與相位始終相等。從而驗證了瞬態過程下系統的電流均衡能力。
(2)余度平滑切換試驗

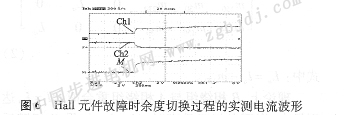

為了驗證  在余度降級時的平滑切換功能，以Hall元件故障來模擬。在負載轉矩下電機先雙余度正轉工作，轉速閉環(圖4)且穩定運行于6 000 r／min，人為地切斷通道2的三相Hall元件中某一個連線，造成一相Hall開路故障，測試  兩個通道的電流波形如圖6所示。
圖6中，  分別為通道1和2的電流波形，M為  的誤差波形�？梢姡收锨巴ǖ�1與2的電流相等，各自承擔幾乎一半的負載電流，雙通道電流均衡。當通道2的一個Hall元件故障后，通道2自行切除，電流迅速下降為零，而通道1的電流迅速上升，達到該通道故障前電流值的2倍，承擔了全部的負載。系統工作情況良好，電機仍然穩速在6 000 r/min，切換過程中電流變化比較平滑。
(3)機械特性試驗

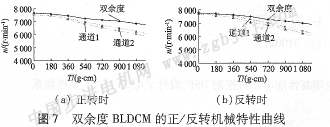

在輸入電壓為27 V(DC)時，分別在通道1、通道2和雙余度三種情況下，對  進行正/反轉機械特性試驗，三種情況下電機的正/反轉的機械特性曲線如圖7a和7b所示。
不考慮測試誤差，三種情況都具有一定的線性度，在同樣負載下，雙余度時電機的直流母線電流和輸出轉速比單通道略高，其機械特性稍硬。
5結論
(1)本文建立了隔槽嵌放式  的數學模型，得出了電機相間互感與自感的關系。 (2)在  的環境下，采用了簡單實用的正弦波消頂法等效反電勢波形，并根據電機在起動過程下的轉速、母線電流、相電流和反電勢的仿真曲線，驗證了電機數學模型的有效性。 (3)余度控制技術研究表明，采用電流交叉互比法可實現雙余度的瞬態電流均衡，而且在系統余度故障降級切換中，電流波形比較平滑。
(4)實驗表明，雙余度熱備式工作方式比單通道工作的機械特性稍硬，且熱備式工作時各通道電流和系統損耗約為單通道的一半。

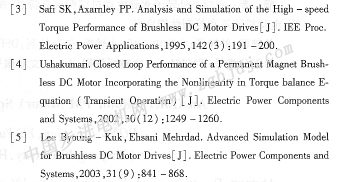

參考文獻
[1] 李鐘明，劉衛國著.稀土永磁電機[M].北京：機械工業出版社．1999.
[2] 瑞卿，劉衛國，解恩.雙余度永磁無刷直流電機速度伺服控制系統[J].電氣傳動，2006，36(1)：41-44.
[6]劉衛國.雙余度有限轉角力矩電機、無刷直流電動機及其控制技術研究[D].西北工業大學博士論文，1999
[7]粱得亮，魯軍勇，豐向陽.永磁直線元刷直流電動機的建模與仿真[J].西安交通大學學報，2004,38(2)：186-190.
[8]紀志成，沈艷霞，姜建國.基于Matlab無刷直流電機系統仿真建模的新方法[J].系統仿真學報,2003,15(12)：1745-1749.
[9]  著，劉新正譯.電機學[M].北京：電子工業出版社，2004.
作者簡介：馬瑞卿(1963-)，男，教授，研究方向?yàn)橄⊥了烹姍C(jī)及其控制、運動伺服控制系統、電力電子與開關電源等技術。
|
