一種永磁無刷直流電機自抗擾一鎖相環雙�？刂品椒�
王燦1,2，劉 剛1.2，王志強1.2
(1．北京航空航天大學儀器科學與光電工程學院，北京100191：
2新型慣性儀表與導航系統技術國防重點學科實驗室，北京100191)
摘要：針對大型衛星和未來空間站用控制力矩陀螺的高速轉子控制系統動態響應慢的問題，提出了一種自抗擾一鎖裙環雙模控制方法。通過電流轉速雙環自抗擾控制器和自抗擾鎖相環控制器兩種模式之間的切換來實現無制直流電機轉子轉速的快響應、低超調和高精度控制。在期望轉速點上通過電流環自抗擾轉速鎖相環模式實現轉子轉速高精度控制，在期望轉速點外通過雙環自抗擾控制器實現到期望轉速點的快速跟蹤。仿真和實驗驗證了上述方法的正確性和有效性。
關鍵詞：無刷直流電機；自抗擾控制器；鎖相環；雙�？刂疲淮艖腋】刂屏赝勇�
中圖分類號：TM301.2；TM36+l 文獻標志碼：A 文章編號：1001-6848（2010）01-0033-05
0引 言
磁懸浮控制力矩陀螺是大型衛星、空間站等大型航天器姿態控制系統長壽命、大力矩的執行機構，其性能直接決定了航天器姿控性能的優劣。而控制力矩陀螺的高速轉子系統的角速度幅值精度（即穩速精度）是影響其輸出力矩精度的重要因素之一。永磁無刷直流電機作為控制力矩陀螺高速轉子系統的驅動機構，提高其轉速穩定精度是實現控制力矩陀螺輸出力矩的離精度控制的關鍵之一。
隨著控制要求的不斷提高，尤其是對轉子穩速精度要求高的控制系統中，鎖相環控制得到了廣泛的應用。其優點是穩速精度高，可達10.4量級，但其動態響應慢，抗干擾能力差。文獻[1-3]。從理論上將現代控制理論中的自適應控制、滑模變結構控制和鎖相環控制相結合應用到電機的控制中取得了很好的結果，但缺少實驗驗證。文獻[4]通過實驗用鎖相環控制方式使電機系統達到了較高的穩速控制精度，但其動態響應問題沒有得以解決。雙�？刂颇芎芎玫慕鉀Q鎖相環動態Ⅱ向應的問題[1]，但其以雙環PI 鎖相環雙�？刂茷橹�，控制效果有待提高。
自抗擾控制器不依賴系統模型，具有超調低、響應速度快、算法簡單等特點[6-7]，近年來得到廣泛應用。文獻[8]將自抗擾控制器運用到永磁同步電機中，得到了一種簡單的非線性摩擦的補償方法；文獻[9]成功地將自抗擾控制器運用到無刷直流電機的控制中并取得了一定效果，但其控制精度還有提升空間。針對以上問題，本文提出無刷直流電機自抗擾一鎖相環雙�？刂�，將自抗擾控制響應快、超調低的特點和鎖相環高精度的優點相結合，實現無刷直流電機高精度快響應控制。
1無刷直流電機自抗擾一鎖相環雙�？刂葡到y(tǒng)

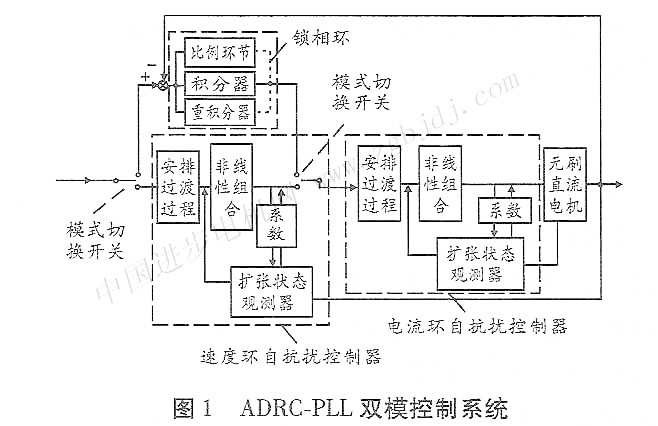

自抗擾一鎖相環雙�？刂�( ADRC - PLL)是由電流和轉速雙環自抗擾控制器、電流環自抗擾轉速鎖相環雙環控制器和模式切換開關組成。其原理是首先通過雙環自抗擾控制器（模式I）將轉子轉速升到期望轉速點，利用自抗擾控制無超調、快響應的特點在期望轉速點上由模式切換開關判斷并切換到鎖相環控制模式（模式Ⅱ）以實現鎖相，從而實現轉子轉速的快速、高穩定度控制。當外界擾動使控制失鎖時，模式切換開關迅速將控制方式切換到模式I，由雙壞自抗擾控制器使轉速穩定到入鎖范圍內，再切到模式Ⅱ使系統重薪入鎖達到轉速高精度控制。ADRC-PLL雙模控制框圖,如圖1所示。
1.1永磁無刷直流電機數學模型
本文以二相導通星形三相六狀態無刷直流電機為例，分析其數學模型及電磁轉矩等特性。為了便于分析，假定三相繞組完全對稱，氣隙磁場為方波，定子電流、轉子磁場分布皆對稱；忽略齒槽、換相過程和電樞反應等的影響；電樞繞組在定子內表面均勻連續分布；磁路不飽和，不計渦流和磁滯損耗。
三相繞組為星形連接，且沒有中線，則電壓方程可表示為：
式中，Ux為定子相繞組電壓；ix為定子相繞組電流(A)；ex為定子相繞組電動勢(v)；L為每相繞組的自感(H)；M為每?jī)上嗬@組間的互感(H)。
定子繞組產生的電磁轉矩方程為：
運動方程為：
式中，Te為電磁轉矩，Tl為負載轉矩，B為阻尼系數，ω為電機機械轉速，J為電機的轉動慣量。
由于三相橋式無刷直流電機為任意時刻兩相繞組導道，另一相懸空，則可得：
式中，i為電樞電流，e=e1+e2為導通兩相反電勢之和，u為加在兩相繞組上的電壓。
由于反電勢為梯形波，導通繞組反電勢可示為e1=e2=KPω將式(3)變型可得：
式中，Ke為反電動勢系數，P為極對數。
1.2自抗擾控制器設計
自抗擾控制是在繼承經典PID控制的優點的基礎上，通過改進經典PID固有缺陷而形成的新型控制技術。它由跟蹤微分器(Tracking Differentiator，TD)、擴張狀態觀測器(Extended State Observer，ESO)和非線性反饋控制律(Nonlinear Feedback，NLF)三部分組成。其核心是把系統的未建模動態和未知外擾作用都?xì)w結為對系統的“總擾動”而進行估計并給予補償。由于自抗擾控制器是根據被控制系統的時間尺度來分類，因此設計時不用考慮系統的線性或非線性，時變或是不變，可用于多種控制對象[6]自抗擾控制器原理如下：
設對象為一階系統：

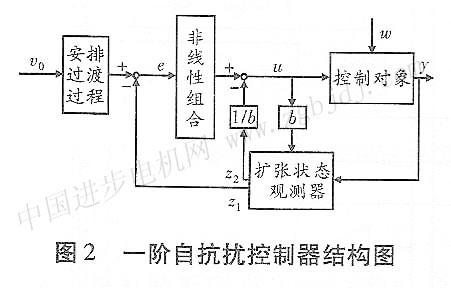

圖2所示為一階自抗擾控制器(ADRC)，二階擴張狀態觀測器(ESO)是由對象輸出扎估計封象的狀態變量和對象總擾動的實時作用量，以及安排的過渡過程與對象狀態估計量之間誤差的適當非線性組合和未知擾動估計量的補償來生成控制信號u0適當選擇ESO及非線性組合中的非線性函數和參數，上述ADRC能控制如式(6)所示的比較
廣泛的一類不確定對象，其中f(y，ψ（t）)和擾動w(t)都可以未知，補償因子B是實現自抗擾控制需要的量。
一階自抗擾控制器方程為：
其中fal()是如下非線性函數：

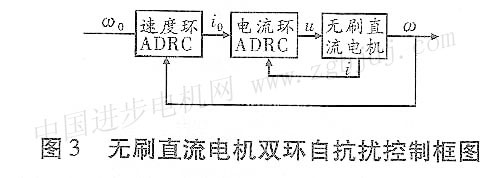

把此一階自抗擾控制器用作無刷直流電機雙�？刂频哪Ｊ絀中，將式(4)中  看作是 電流環的擾動w 1 (t)，將(5)中  看作是轉速環的擾動W 2(t)，于是可得： 根據以上方程給出無刷直流電機的自抗擾控制方案，如圖3所示。
 l 1.3鎖相環
鎖相環是一種頻率和相位同步控制的系統，實現輸入?yún)⒖夹盘?hào)和反饋信號的頻率相等，相位差恒定。利用鎖相環技術可以實現數字信號的同步，將這個思想引入電機控制中，則能夠?qū)崿F(xiàn)高穩態精度的轉速控制。
圈4電機鎖相環自抗擾控制器原理方框圖
圖4給出了用于分析的無刷直流電機鎖相控制系統數學模型。該系統中產生3種誤差信號：速度誤差、速度積分誤差和速度重積分誤差。將它們相加后經過電流環自抗擾控制器控制電機轉動，由霍爾轉子位置傳感器構成速度信號反饋。在電機的軟件鎖相環控制中，積分器是將速度的頻差進行積分用以生成控制量和檢測電動機轉速的頻率鎖定。頻率鎖定后重積分環節開始起作用，進行相位鎖定。
相位鎖定并不是要求轉速的給定與反饋信號完全同相，而是當兩信號之間的相位差恒定即是完成了相位鎖定。
2仿真結果及分析

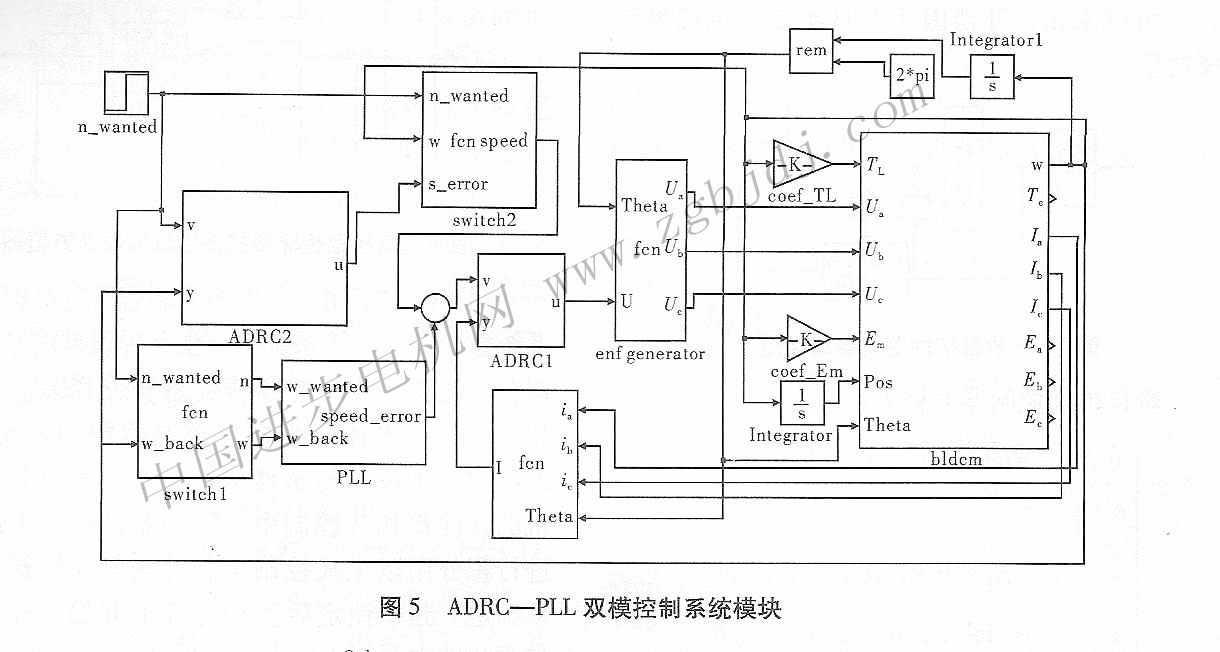

仿真實驗樣機是以某磁懸浮控制力矩陀螺驅動電機為對象，該永磁無刷直流電機為三相Y接電機，其具體參數為：額定轉速= 30 000 r/min;極對數p =2;相電阻=0.3 Ω；有效電感L-M=3μH;單相繞組反電動勢系數=0.00032 V/( rad/s)；轉動慣量，=0 00637kg-m2。ADRC -PLL雙模控制系統模塊如圖5所示。

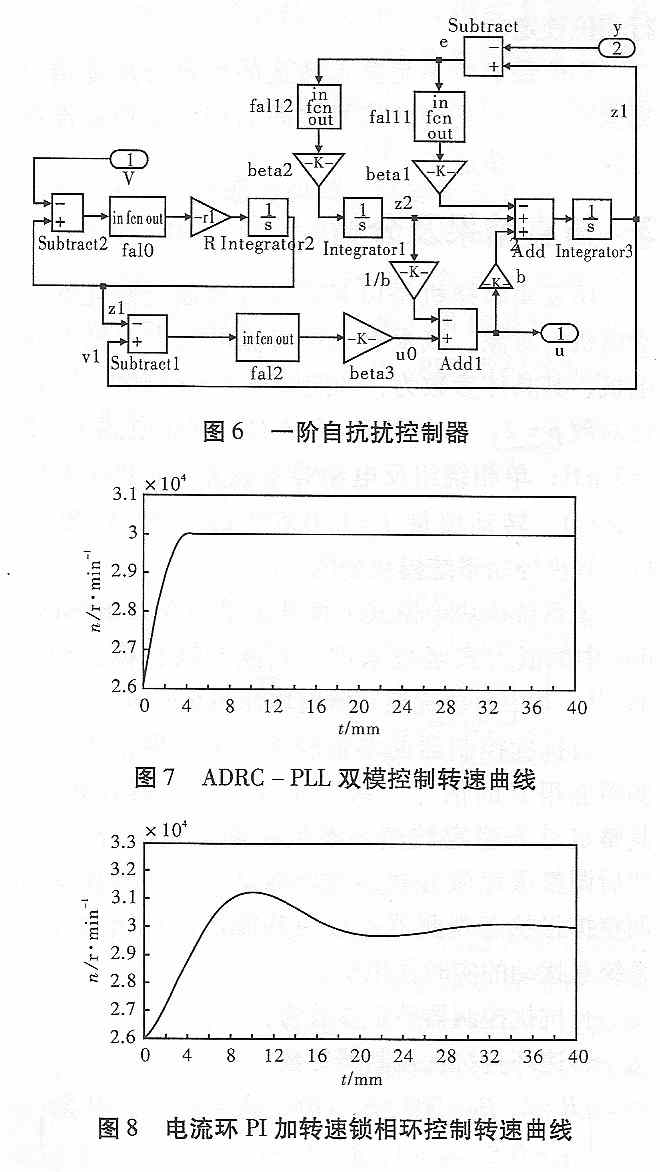

該系統模塊中模式切換開關是由Matlab/Simu-link中的嵌入式函數來進行判斷和執行模式切換的[10]。其中自抗擾控制器模塊如圖6所示。
自抗擾控制器的參數較多，為了保證擴張觀測器能很好的估計出系統總擾動的實時作用量，其整定首先確定轉速環參數在確定電流環參數，然后調整跟蹤微分器參數以滿足過渡過程要求再調整擴張狀態觀測器參數使其能快速準確估計出系統總擾動的實時作用量。

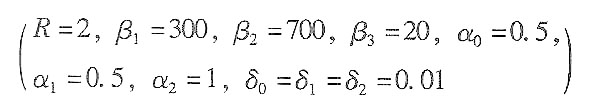

自抗擾控制器整定參數為，轉速環自抗擾控制器參數，電流環自抗擾控制器參數：
圖7和圖8上是雙�？刂妻D(zhuǎn)速仿真曲線和電流環PI轉速鎖相環控制轉速仿真曲線，可以看出，ADRC - PLL雙�？刂茻o超凋，響應快，具有較好的控制效果。
3 實驗結果及分析

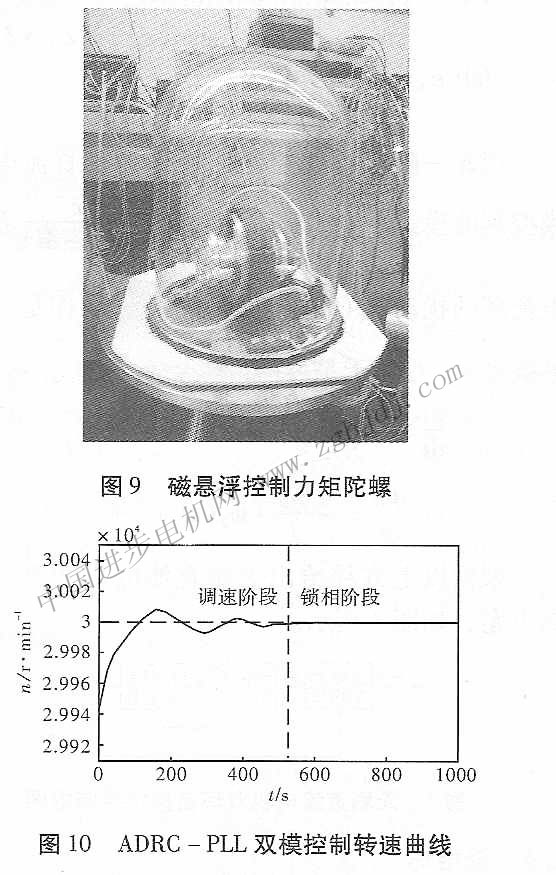

以某高速磁懸浮控制力矩陀螺為實驗平臺該機參數和仿真所述一致，實驗對象如圖9所示：

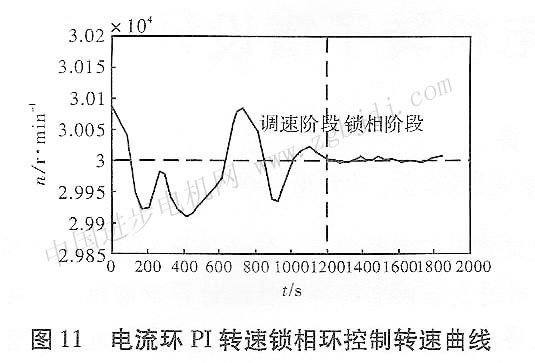

由圖10和圖1l對比可以看出自抗擾一鎖相環雙模控制較前者超調小、響應快，同時，雙�？刂七_(dá)到了高精度控制的目的，控制精度可達百分之零點零一。
4結論
本文分析了永磁無刷直流電機的模型，提出了一種自抗擾一鎖相環雙�？刂品椒�，在雙環AD-RC模式下可以將磁懸浮控制力矩陀螺轉速快速帶入到鎖相范圍內，從而實現系統的快速穩速。仿真和實驗結果驗證了該方法性能優良，具有快速收斂性和高穩速精度，能夠滿足磁懸浮控制力矩陀螺對高速永磁無刷直流電機的控制需求。
|
