一種基于SPWM的無刷直流電動機驅動新方法
李穎，馬瑞卿，劉冠志，譚博（西北工業大學自動化學院，西安710072）

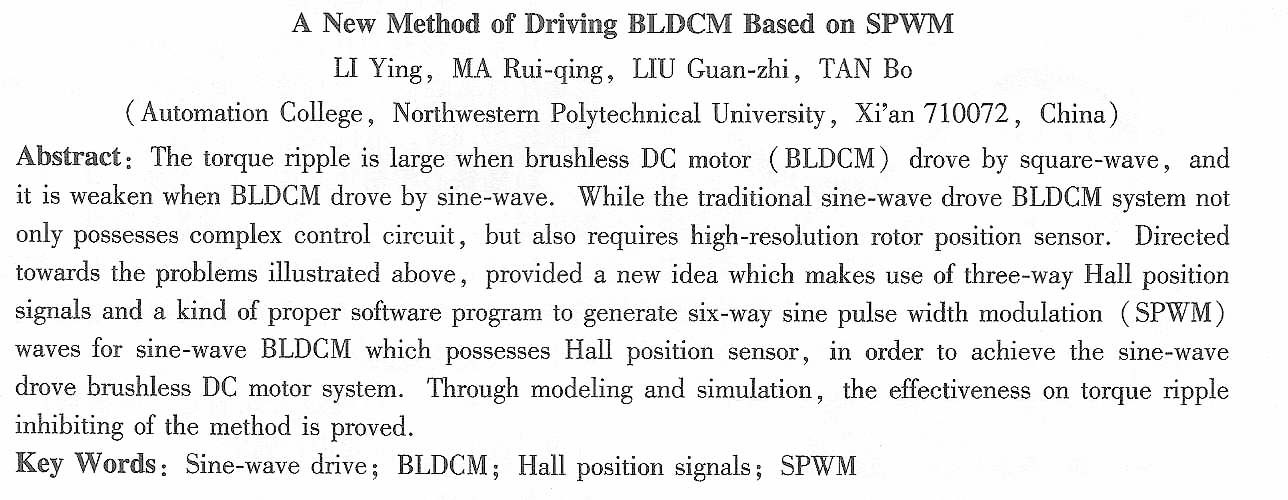

摘要：方波驅動的無刷直流電動機轉矩脈動較大，而傳統正弦波驅動的無刷直流電動機雖然轉矩脈動小，但系統控制電路復雜，且需要高分辨率的轉子位置傳感器。針對具有Hall位置傳感器的正弦無刷直流電動機，提出了一種利用三相Hall位置信號，通過軟件算法生成六路正弦脈寬調制波來實現正弦波驅動無刷直流電動機的新方法。建模與仿真證明了該方法的在抑制轉矩脈動方面的有效性。
關鍵詞：正弦波驅動；無刷直流電動機；Hall位置信號；正弦脈寬調制
中圖分類號：TM36 +1；tT271+．4 文獻標志碼：A 文章編號：1001-6848（2010】01-0042-04
0引 言
BLDCM的方波驅動以其相對簡單的控制電路、廉價的轉子位置傳感器，得到了廣泛應用。然而，方波驅動BLDCM，電樞磁場含有豐富的諧波分量，轉子磁鋼切割諧波分量，容易引起較大的轉矩脈動。正弦波驅動BLDCM具有轉矩波動小、可聞噪聲低、運行可靠等優點。但傳統的正弦波驅動BLDCM需要高分辨率的轉子位置傳感器，如光學編碼器、旋轉變壓器等，來檢測轉子位置。這些傳感器不但價格昂貴，而且安裝調試復雜[1]。因此，研究開發較為經濟的BLDCM正弦波驅動技術值得關注，用合理可行的方法來取代價格不菲的
光學編碼器值得關注[2]。
針對具有Hall位置傳感器的正弦波BLDCM，提出了一種利用三相Hall位置信號提取正弦波的周期、幅值信與，并根據不規則采樣法數學模型，采用軟件查表與實時計算相結合的方法生成三相SPWM波，再利用一定的換相邏輯輸出六路SPWM信號，進行BLDCM的正弦波驅動，可有效減小轉矩脈動，實現低成本平穩運行。
1 正弦波生成原理

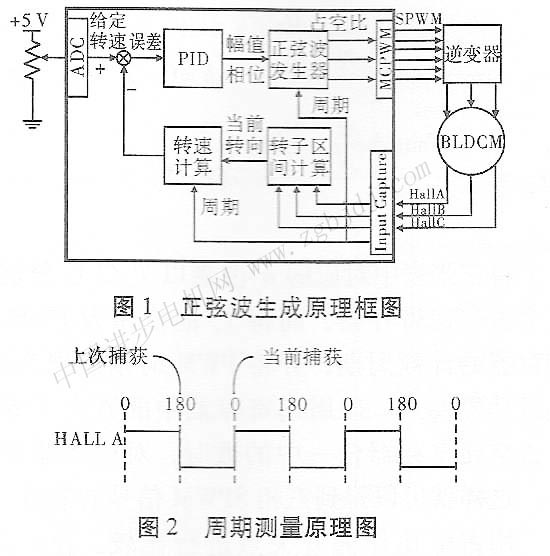

正弦波驅動方法的工作原理如圖1。外部電位計用于期望轉速給定，通過單片機輸入捕獲通道的Hall位置信號實現轉子位置角度的區間檢測和轉速計算，再用生成的六路SPWM信號控制三相橋式逆變器六只功率管的通斷，進而可驅動BLD-CM運行于正弦狀態。
1.1正弦波周期、幅值、相位信號的計算
要實現正弦波驅動BLDCM，首先要提取正弦波的兩個關鍵信號：周期和幅值。由于BLDCM的相電壓與Hall位置信號同周期，因而正弦波周期信號可通過單片機測量輸入捕獲通道的A相Hall位置傳感器信號相鄰兩個上下跳變沿時刻，并進行數據處理得到，如圖2所示。
由于 T= △t =t2 -t1 (1)式中，T正弦波周期的半值；t1下跳變沿時刻；t2上跳變沿時刻。
按照公式(1)，可利用A相Hall位置信號對其半周期值進行實時測量，為了保證計數器不會溢出，在每個T開始時需要將定時器清零。
由于正弦調制波幅值的改變可使得正弦調制波和三角載波的交點也相應改變，從而使SPWM波的占空比改變，進而改變了逆變器輸出電壓。因而用正弦波的幅值變量可設囂電機電流或轉矩的大小，而轉矩的變化對應轉速的變化，因此，可以通過速度環對正弦波幅值進行調控。
當電機運行時，由電位計給定的轉速nref經過A/D轉換后，將得到的有符號小數存放到于變量Reference - speed中。而測量轉速可以下式計算
獲得：
式中，fM為正弦波頻率(Hz)。
由此
式中，nM測量轉速(r/min)；p電機極對數。
用給定轉速nref的****值減擊測量轉速nM的****值可以得到轉速誤差error，該誤差值決定了電機應該升速還是減速。當error>0，正弦波幅值增大，SPWM波占空比增大，電機加速；當error<0，正弦波幅值減小，SPWM波占空比減小，電機減速。
為了確保電機能夠平穩運行，需要將此誤差信號解析為比例、積分分量，經過PI調節后產生一個合成輸出控制量，用于調節正弦波幅值，達到速度閉環控制時補償轉速誤差的目的[3]。
1.2當前轉向的確定

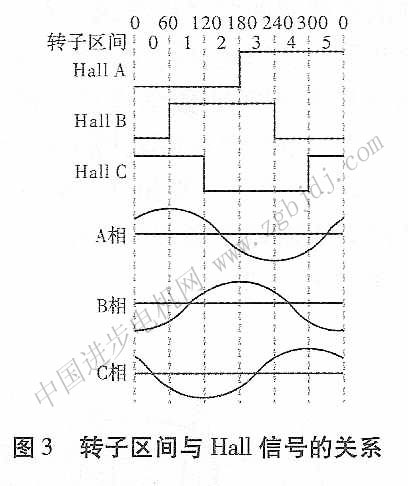

是否為nM添加符號，取決于當前的轉向要求。具有Hall位置傳感器的BLDCM，每60。電角度劃分為一個轉子區間，轉子區間是轉子的****位置。轉子區間計算模塊可通過檢測三路Hall位置信號來獲得轉子區間，如圖3所示。

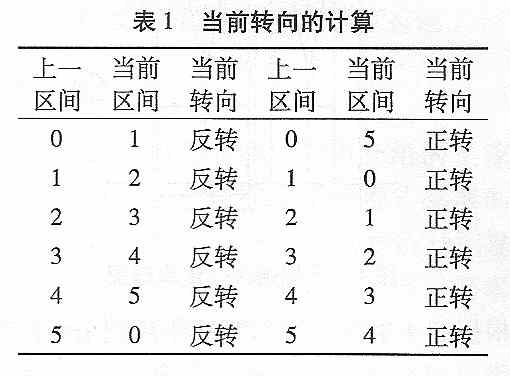

當前轉向的確定，可以通過對過去相鄰兩次轉子區間值進行比較得到，如表1所示。
1.3轉子位置初始化
文中提出的正弦波驅動方法是根據Hall位置信號進行計算并控割的，由于在電動機轉動之前，轉子位置是未知的，因而必須對轉子位置進行初始化[4]。
在電機起動之初，Hall位置信號頻率很低，測量A相Hall周期的計數器可能出現溢出，引起轉速計算不準確。另外，考慮到低速時電機轉子磁鋼切割高次諧波磁場的速度也較低，產生的轉矩脈動引起轉子發熱并不嚴重，因此可以通過方波驅動方式起動電機。
與此同時，單片機不斷檢測電機轉速（為了避免發生積分飽和，此時并不進行PI調節，SPWM信號無輸出）。當檢測到errer≤given error(給定轉速誤差)時，利用邏輯處理單元封鎖方波信號的輸出，打開SPWM輸出通道，切換到正弦波驅動方式。從而解決了轉子位置初始化的問題，并使得電機能順利起動。
2 SPWM波的生成
2.1生成三相SPWM波
為了達到變頻變壓調速的目的，需要用按照正弦規律變化的脈寬調制波SPWM來控制逆變器的開關管工作。
為了使生成的SPWM信號正弦化程度較強，并考慮到電機控制的實時性要求。在載波比、正弦波幅值和周期已知的情況下，本文采用改進后的不規則采樣型SPWM數學模型，根據式(4)、式(5)、式(6)（電機正轉時式中±取+，電機反轉時式中±取-）預先計算出A、B、C三相正半個正弦調制周期內每個脈沖的占空比一。并將其制成三張表格存于單片機的存儲空間中，以備查用。

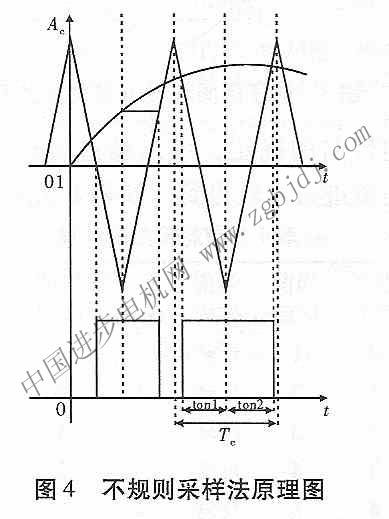

根據圖4中所示的SPWM不規則采樣原理有
式中，M為正弦波與三角波的幅值之比；N為正弦波與三角波的周期之比；σTAk為偶數為A相頂點采樣占空比，奇數時為A相底點采樣占空比；T為三角波周期
將三張表中對應的∥值乘以T。/2后分別裝入三個占空比寄存器，而將t酌值作為PWM周期寄存器的計數周翹，并將PWM時基配置為遞增／遞減計數模式。當周期寄存器中的數大于等于三個占空比寄存器任一中的數時，對應相輸出高電平。這樣就可以得到三相SPWM信號的輸出。
用占空比作為開關點進行比較，在一定時，無需因為檢測到正弦波周期的變化而改變存儲表的值。但如果正弦波的幅值發生變化，則需要利用新的幅值信號根據公式(4)、式(5)、式(6)重新計算占空比，并刷新存儲空間中的表格。
2.2換相問題的解決

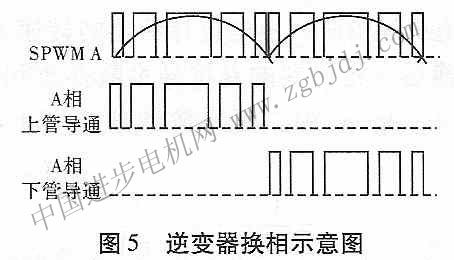

對于正弦波驅動，在任意一個轉子區間內，三相逆變器的三相分別都有一管導通。為了實現三相定子繞組的相電壓為正弦波，當三個占空比寄存器任一個取三張對應表里的最后一個數 后，對應相SPWM信號輸出切換到下管(當前輸出給下管)或上管（當前輸出給下管）。圖5針對三相逆變器的A相，對以上描述的換相過程進行了說明。
這樣，三相逆變器的每一相上下管交替導通180度電度角，三相定子繞組的相電壓在逆變器對應相上管導通時為正弦波的正半周期，而在逆變器對應相下管導通時為正弦波的負半周期，從而實現了正弦波驅動，而且三相相電壓互差120。電度角。
3仿真模型及結果
3.1仿真模型

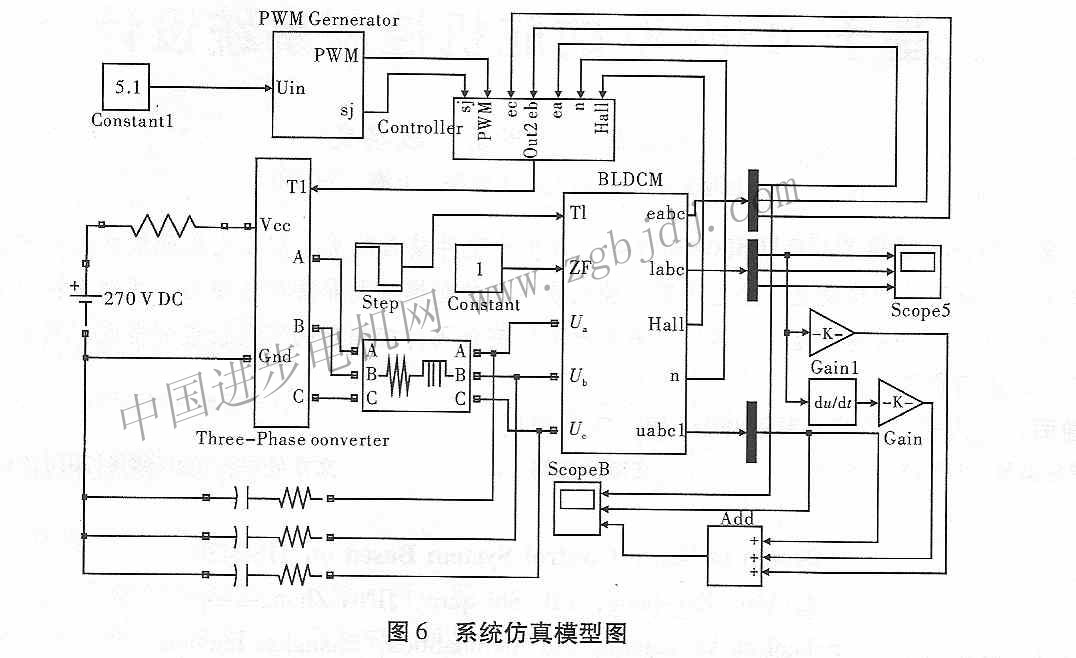

根據上述的正弦波驅動的過程，在典型正弦波BLDCM仿真模型的基礎上，結合PWM生成模塊、控制模塊、三相全橋逆變器模塊，構建了基于Mat-lab/simulink的正弦波驅動BLDCM系統的仿真模型如圖6所示。仿真分析選取的電機為2對極、額定功率200 W、額定電壓270 V、額定轉速7 500 r/min 的三相無刷直流電動機。
3.2仿真結果
針對BLDCM的方波起動到正弦波驅動的過程中電流、電壓變化和邏輯換相情況，以及穩態運行時正弦波驅動的電流、電壓情況，仿真結果如

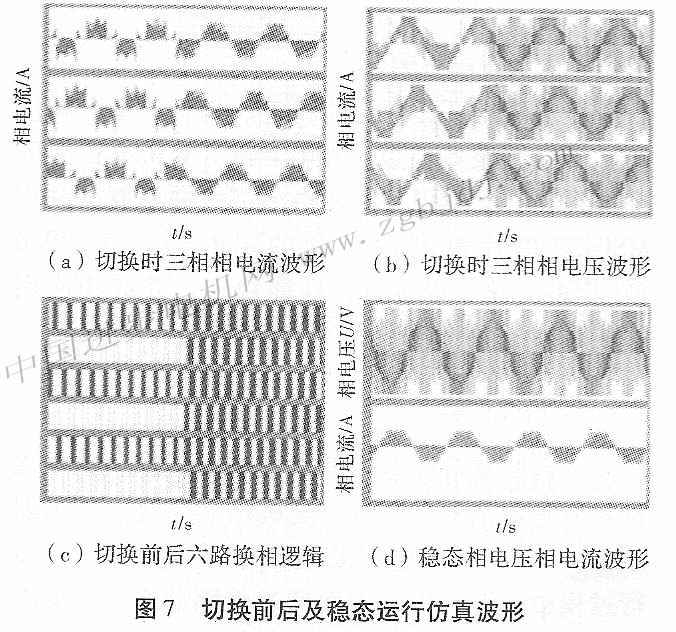

由圖7(a)、圖7(b)所示的仿真結果可以看出，在0. 05 s處進行了方波起動到正弦波驅動之間的切換。由于系統不斷通過Hall位置信號檢測轉子位置信息，因而切換瞬間電流、電壓都能夠平滑過度，實現了軟切換。同時，由圖7(c)可以看出，6只功率管由切換前方波起動時的120。導通，平滑過渡到正弦波驅動時每相上下管交替導通180。的換相邏輯。由于在上下管換相時插入了2μs的死區時間，有效避免了上下管直通。
在切換后達到穩態運行時，由圖7(d)所示的電流、電壓穩態波形反應出采用不規則采樣法正弦化程度較好的特點。通過與切換前方波驅動的電流波形相比較可以發現，正弦波驅動時，電流的尖峰和毛刺較少，因而使得轉矩脈動得到了抑制。
4結論
理論分析與仿真表明：文中介紹的正弦波驅動方法在不需要高分辨率轉子位置傳感器的情況下，仍可有效地解決BLDCM的轉矩波動問題。因而適用于一些對價格要求低，控制精度要求不十分高的高速、大功率BLDCM驅動場舍。
這種方法突破了正弦波驅動的價格局限，使性能優異的正弦波驅動方式能夠在更廣闊的空間發展應用，因而具有一定的工程應用價值。
|
